Name: Pepperl+Fuchs Reflektions-fotodetektor OBR7500-R101-E5-IO-0,3M-V1 267075-100605 mörkomkoppling 1 st
Brand: Pepperl+Fuchs
SKU: 2629195
Availability: BackOrder

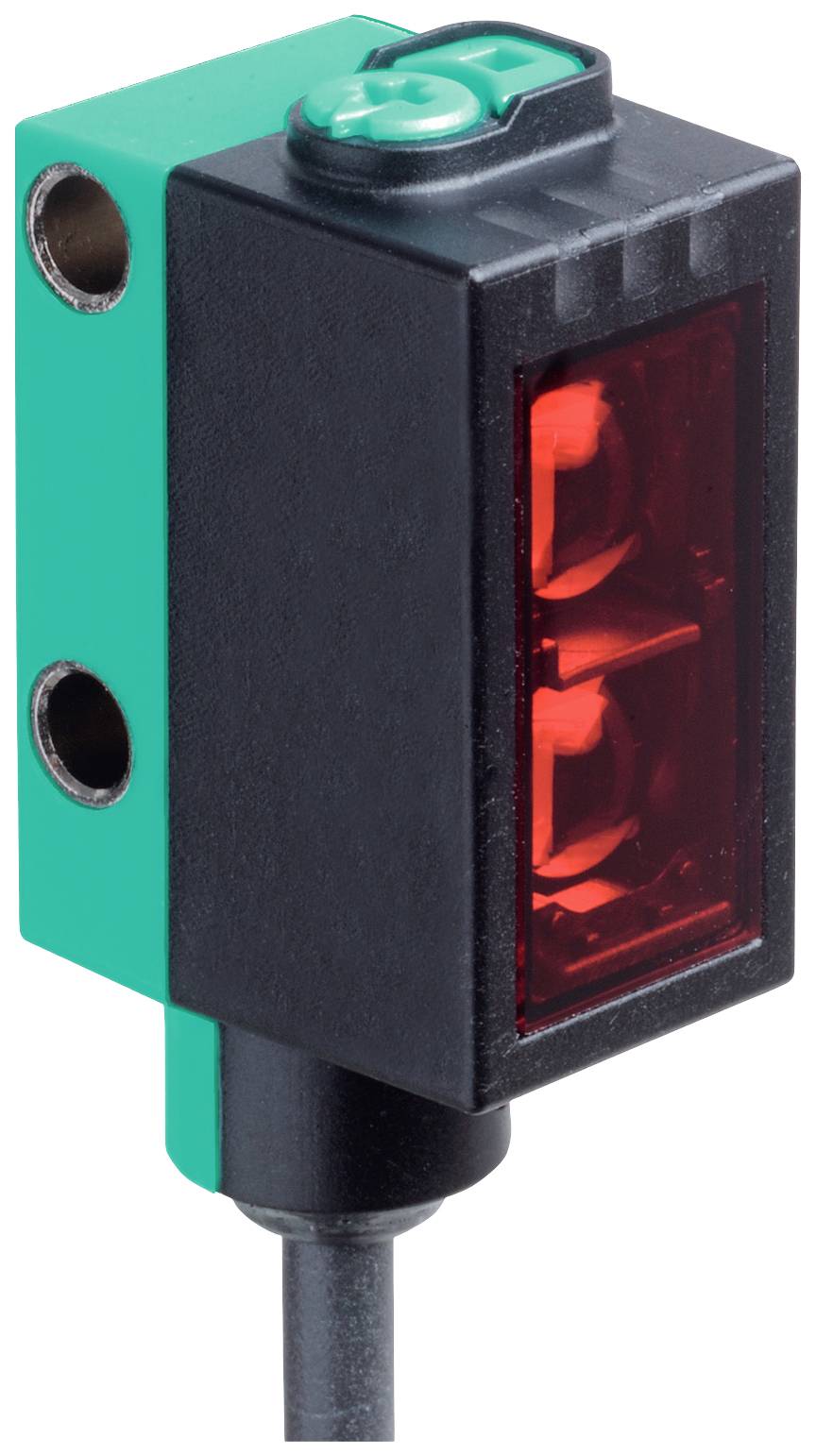

En rektangulär sensor med grönt hölje och röd frontyta, lämplig för optisk detektering i industriella tillämpningar.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Reflektions-fotodetektor

Funktioner

mörkomkoppling

Driftspänning max.

30 V/DC

Anslutningstyp

M12, 4 polig

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Reflektions-fotodetektor

Typ: OBR7500-R101-E5-IO-0,3M-V1

Funktioner: mörkomkoppling

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 0.5 ms

Kontakttyp: 1 PNP

Utgångar: PNP, stängare

Kopplingsfrekvens: 1000 Hz

Anslutningstyp: M12, 4 polig

Kabellängd: 0.3 m

Kapslingsmaterial: Polykarbonat

Sändare typ: LED Röd

: 10 m

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Bredd: 13.9 mm

Höjd: 33.8 mm

Djup: 18.3 mm

Mått.: (B x H x D) 13.9 x 33.8 x 18.3 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2629195 Pepperl+Fuchs Reflektions-fotodetektor OBR7500-R101-E5-IO-0,3M-V1 267075-100605 mörkomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2629195 Pepperl+Fuchs Reflektions-fotodetektor OBR7500-R101-E5-IO-0,3M-V1 267075-100605 mörkomkoppling 1 st

Beskrivning

Räckvidd för drift: 0... 7,5 m; ljussändare: LED; ljustyp: Röd, växelljus; signalutgång: 1 PNP, Kortslutningssäker, polvändningssäker; gränssnittstyp: IO-link ( med C/Q = PIN 4 ); kopplingstyp: Leveranstillstånd är: C/Q - Pin4:; PNP slutare / mörkerkoppling, IO-Link n.c. Stift 2:; öppen; anslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-polig; driftspänning: 10... 30 V DC; omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel; fast installerad -25... 60 °C (-13 ... 140 °F) , kabel; mobil inte för dragkedjor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterRäckvidd för drift: 0... 7,5 mReflektoravstånd 0,03 7,5 mGränsräckvidd 10 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppPolariseringsfilter: JaLjusfläcksdiameter: Ca 65 mm med ett avstånd på 1 m.Öppningsvinkel: 3,7 °Ljusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 724 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutningFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Ljus-/mörkeromkopplareManöverelement: KänslighetsjusteringParametreringsindikering: IO-link kommunikation: Grön LED slås av kort (1 Hz)Elektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: 0x110216 (1114646)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Leveranstillstånd är: | C/Q - Pin4: PNP slutare / mörkerkoppling, IO-Link | n.c. - Pin2: ÖppenSignalutgång 1 PNP, kortslutningssäker, polvändskyddadBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 13,9 mmHöjd 33,8 mmHöljesdjup 18,3 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 21 g.Kabellängd: 0,3 m

Beskrivning

Version

Allmänna uppgifterRäckvidd för drift: 0... 7,5 mReflektoravstånd 0,03 7,5 mGränsräckvidd 10 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppPolariseringsfilter: JaLjusfläcksdiameter: Ca 65 mm med ett avstånd på 1 m.Öppningsvinkel: 3,7 °Ljusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 724 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutningFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Ljus-/mörkeromkopplareManöverelement: KänslighetsjusteringParametreringsindikering: IO-link kommunikation: Grön LED slås av kort (1 Hz)Elektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: 0x110216 (1114646)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Leveranstillstånd är: | C/Q - Pin4: PNP slutare / mörkerkoppling, IO-Link | n.c. - Pin2: ÖppenSignalutgång 1 PNP, kortslutningssäker, polvändskyddadBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 13,9 mmHöjd 33,8 mmHöljesdjup 18,3 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 21 g.Kabellängd: 0,3 m
