Name: Pepperl+Fuchs Reflektions-fotodetektor OBR7500-R100-E5F-IO 267075-100491 Återreflekterande 1 st
Brand: Pepperl+Fuchs
SKU: 2627734
Availability: BackOrder

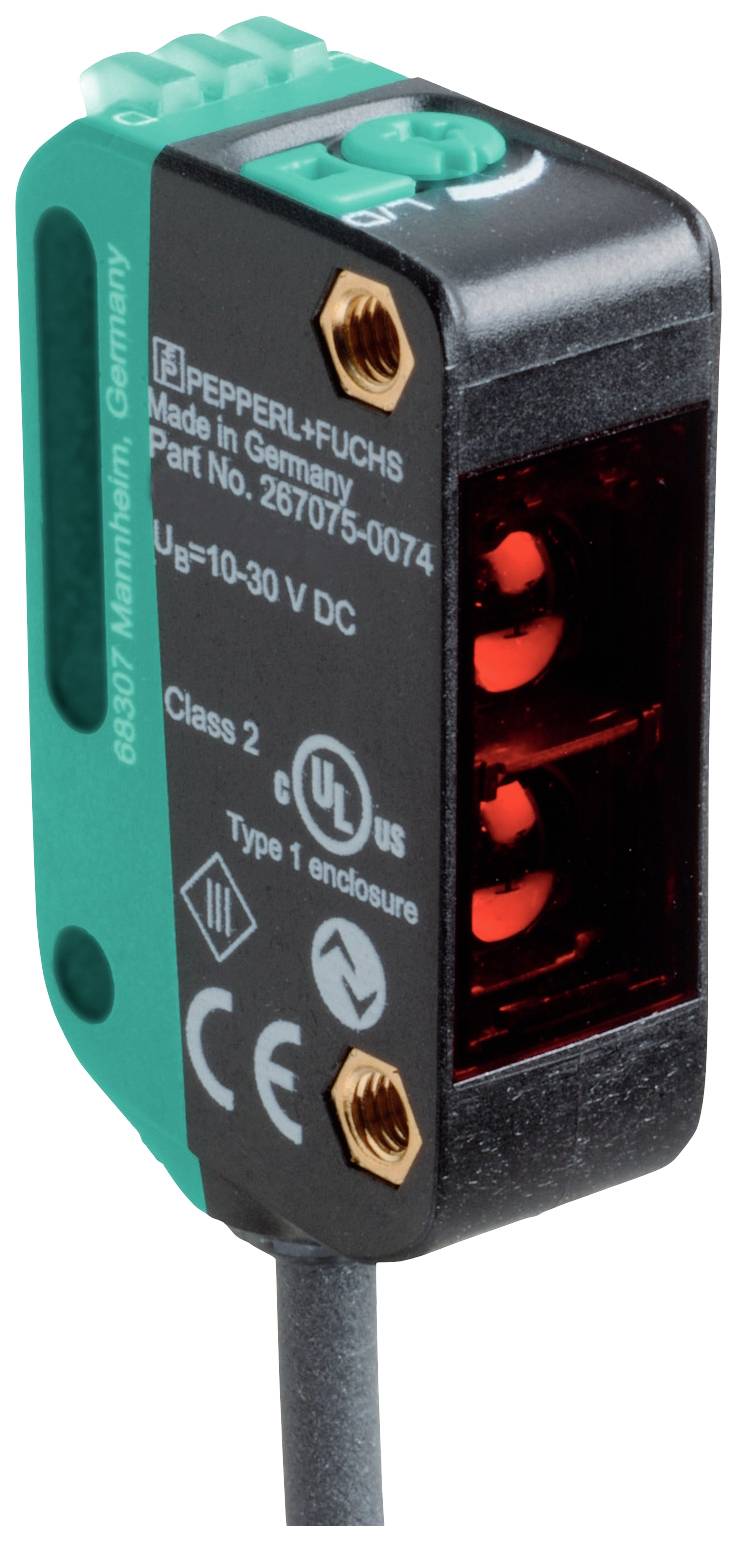

Induktiv närhetssensor från Pepperl+Fuchs med rött ljus, rektangulärt hölje, lämplig för spänningar från 10-30 V DC.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Reflektions-fotodetektor

Funktioner

Återreflekterande

Driftspänning max.

30 V/DC

Anslutningstyp

Kabel

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Reflektions-fotodetektor

Typ: OBR7500-R100-E5F-IO

Funktioner: Återreflekterande

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 0.5 ms

Kontakttyp: 1 PNP

Utgångar: PNP, öppnare
PNP, stängare

Kopplingsfrekvens: 1000 Hz

Anslutningstyp: Kabel

Kabellängd: 2 m

Kapslingsmaterial: Polykarbonat

Sändare typ: LED Röd

: 10 m

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 37.1 mm

Djup: 21.5 mm

Mått.: (B x H x D) 11 x 37.1 x 21.5 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627734 Pepperl+Fuchs Reflektions-fotodetektor OBR7500-R100-E5F-IO 267075-100491 Återreflekterande 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627734 Pepperl+Fuchs Reflektions-fotodetektor OBR7500-R100-E5F-IO 267075-100491 Återreflekterande 1 st

Beskrivning

Räckvidd för drift: 0... 7,5 m, ljus sändare: Led, ljustyp: Röd, växelljus, signalutgång: 1 PNP, Kortslutningssäker, polvändningsskyddad, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), typ: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - BK: PNP slutare / mörkerkoppling, IO-link Alarm output - WH: PNP brytkontakt, anslutning: 2 m fast kabel, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterRäckvidd för drift: 0... 7,5 mReflektoravstånd 0,03 7,5 mGränsräckvidd 10 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppPolariseringsfilter: JaLjusfläcksdiameter: Ca 65 mm med ett avstånd på 1 m.Öppningsvinkel: 3,7 °Ljusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 724 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Ljus-/mörkeromkopplareManöverelement: KänslighetsjusteringParametreringsindikering: IO-link kommunikation: Grön LED slås av kort (1 Hz)Elektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: 0x110212 (1114642)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångPre-felindikering: 1 PNP, inaktiv när funktionsreserven faller under ca 5 s. | omedelbart inaktiv när 4 strålavbrott sker inom blinktiden.Kopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - BK: PNP slutare / mörkerkoppling, IO-Link | larm output - WH: PNP brytkontaktSignalutgång 1 PNP, kortslutningssäker, polvändskyddadBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 37,1 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning 2 m fast kabelMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 36 g.Kabellängd 2 m

Beskrivning

Version

Allmänna uppgifterRäckvidd för drift: 0... 7,5 mReflektoravstånd 0,03 7,5 mGränsräckvidd 10 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppPolariseringsfilter: JaLjusfläcksdiameter: Ca 65 mm med ett avstånd på 1 m.Öppningsvinkel: 3,7 °Ljusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 724 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Ljus-/mörkeromkopplareManöverelement: KänslighetsjusteringParametreringsindikering: IO-link kommunikation: Grön LED slås av kort (1 Hz)Elektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: 0x110212 (1114642)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångPre-felindikering: 1 PNP, inaktiv när funktionsreserven faller under ca 5 s. | omedelbart inaktiv när 4 strålavbrott sker inom blinktiden.Kopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - BK: PNP slutare / mörkerkoppling, IO-Link | larm output - WH: PNP brytkontaktSignalutgång 1 PNP, kortslutningssäker, polvändskyddadBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 37,1 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning 2 m fast kabelMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 36 g.Kabellängd 2 m
