Name: Pepperl+Fuchs Reflektions-fotodetektor OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 Strömbrytare (ljus-EIN/mörk-EIN) 1 s
Brand: Pepperl+Fuchs
SKU: 2629051
Availability: BackOrder

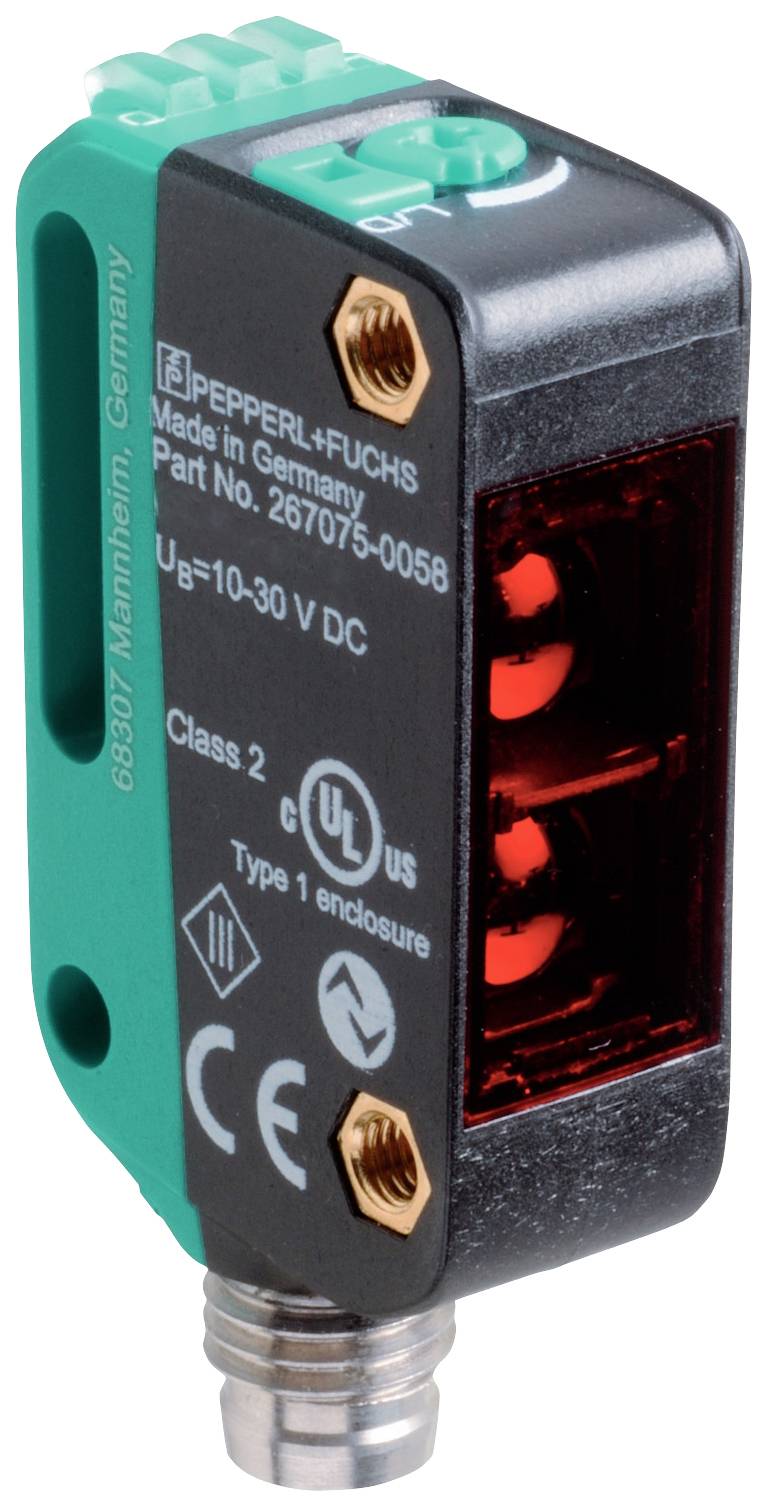

Sensor från Pepperl+Fuchs med en röd lins och flera certifieringslogotyper, lämplig för en spänning på 10-30 V DC.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

Strömbrytare (ljus-EIN/mörk-EIN)

Driftspänning max.

30 V/DC

Anslutningstyp

M8, 4 polig

Typ

OBR7000-R100-2EP1-IO-V31-1R-IR

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OBR7000-R100-2EP1-IO-V31-1R-IR

Funktioner: Strömbrytare (ljus-EIN/mörk-EIN)

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 0.5 ms

Utgångar: NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare

Kopplingsfrekvens: 1000 Hz

Anslutningstyp: M8, 4 polig

Kapslingsmaterial: Polykarbonat

Sändare typ: LED IR

Våglängd: 850 nm

: 8.5 m

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 44.5 mm

Djup: 21.5 mm

Mått.: (B x H x D) 11 x 44.5 x 21.5 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2629051 Pepperl+Fuchs Reflektions-fotodetektor OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 Strömbrytare (ljus-EIN/mörk-EIN) 1 s

Beskrivning

Räckvidd för drift: 0... 7 m, ljussändare: LED, ljustyp: infraröd, växelljus 850 nm, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - BK: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, IO-link /Q - WH: NPN slutare / mörkertillslagning, PNP brytkontakt / ljustillslagning, anslutning: Kontakt M8 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterRäckvidd för drift: 0... 7 mReflektoravstånd 0,03 7 mGränsräckvidd 8,5 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: infraröd, växlande ljus 850 nmLed-riskgruppsmärkning: Fri gruppPolariseringsfilter: nejLjusfläcksdiameter: Ca 100 mm med ett avstånd på 1 m.Öppningsvinkel: 5,4 °Ljusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 724 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Ljus-/mörkeromkopplareManöverelement: KänslighetsjusteringParametreringsindikering: IO-link kommunikation: Grön LED slås av kort (1 Hz)Elektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: 0x110214 (1114644)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - BK: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, IO-Link | /Q - WH: NPN slutare / mörkertillslagning, PNP brytkontakt / ljustillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F) | Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 44,5 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Kontakt M8 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 10 g.
