Name: Pepperl+Fuchs Reflektions-fotodetektor OBR15M-R201-2EP-IO 295670-100064 mörkomkoppling 1 st
Brand: Pepperl+Fuchs
SKU: 2627833
Availability: BackOrder

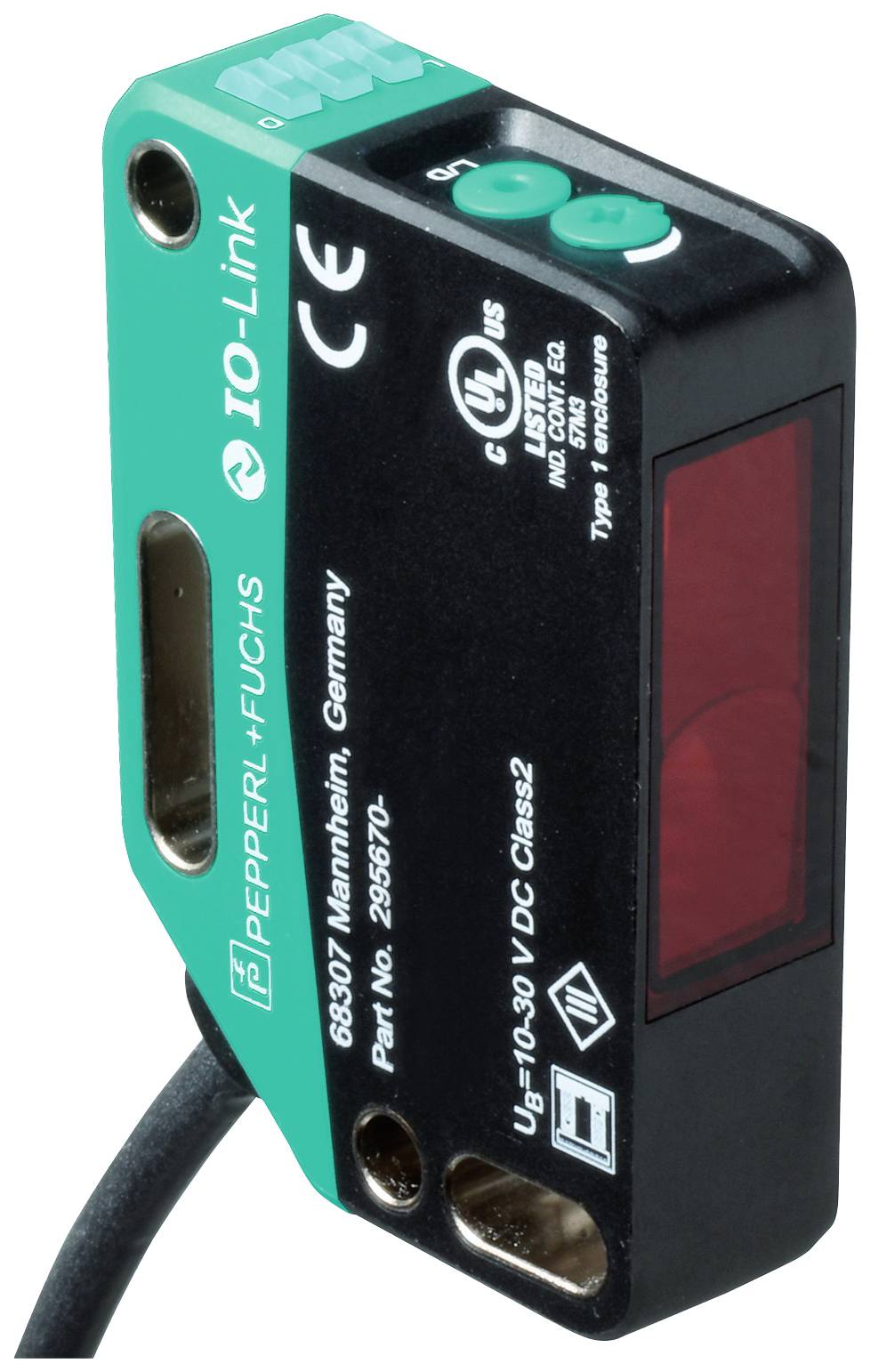

Sensor med rektangulärt hölje, grön-svart, med optisk lins och märkningar från tillverkare och tekniska specifikationer.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

mörkomkoppling

Driftspänning max.

30 V/DC

Anslutningstyp

Kabel

Typ

OBR15M-R201-2EP-IO

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (1 592,00 kr / stycken)

1 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OBR15M-R201-2EP-IO

Funktioner: mörkomkoppling

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 0.5 ms

Utgångar: NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare

Kopplingsfrekvens: 1000 Hz

Anslutningstyp: Kabel

Kabellängd: 2 m

Kapslingsmaterial: Polykarbonat

Sändare typ: LED Röd

: 18.5 m

Egenskaper: LED-visning

Min. temperatur: -40 °C

Max. temperatur: 60 °C

Bredd: 15 mm

Höjd: 61.7 mm

Djup: 41.7 mm

Mått.: (B x H x D) 15 x 61.7 x 41.7 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627833 Pepperl+Fuchs Reflektions-fotodetektor OBR15M-R201-2EP-IO 295670-100064 mörkomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627833 Pepperl+Fuchs Reflektions-fotodetektor OBR15M-R201-2EP-IO 295670-100064 mörkomkoppling 1 st

Beskrivning

Räckvidd för drift: 0... 15 m, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polaritetsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = BK), kopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är C/Q - BK: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-link /Q - WH: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, anslutning: 2 m fast kabel, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), fast kabel -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterRäckvidd för drift: 0... 15 m.Reflektoravstånd 0,02 15 m.Gränsräckvidd 18,5 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppPolariseringsfilter: JaLjusfläcksdiameter: Ca 520 mm med ett avstånd på 15 m.Öppningsvinkel: 2 °Ljusgräns för främmande ljus: EN 60947–5-2 : 60000 luxEgenskaper funktionell säkerhetMTTFd: 724 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Ljus-/mörkeromkopplareManöverelement: KänslighetsjusteringElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 18 mA vid 24 V driftspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = BK)IO-link-version 1.1Enhetsprofil: Identification and Diagnosis | smart sensor typ 2.4Apparat-ID: 0x111211 (1118737)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - BK: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link | /Q - WH: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 61,7 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning 2 m fast kabelMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 83 g.Kabellängd 2 m
