Liknande avbildning

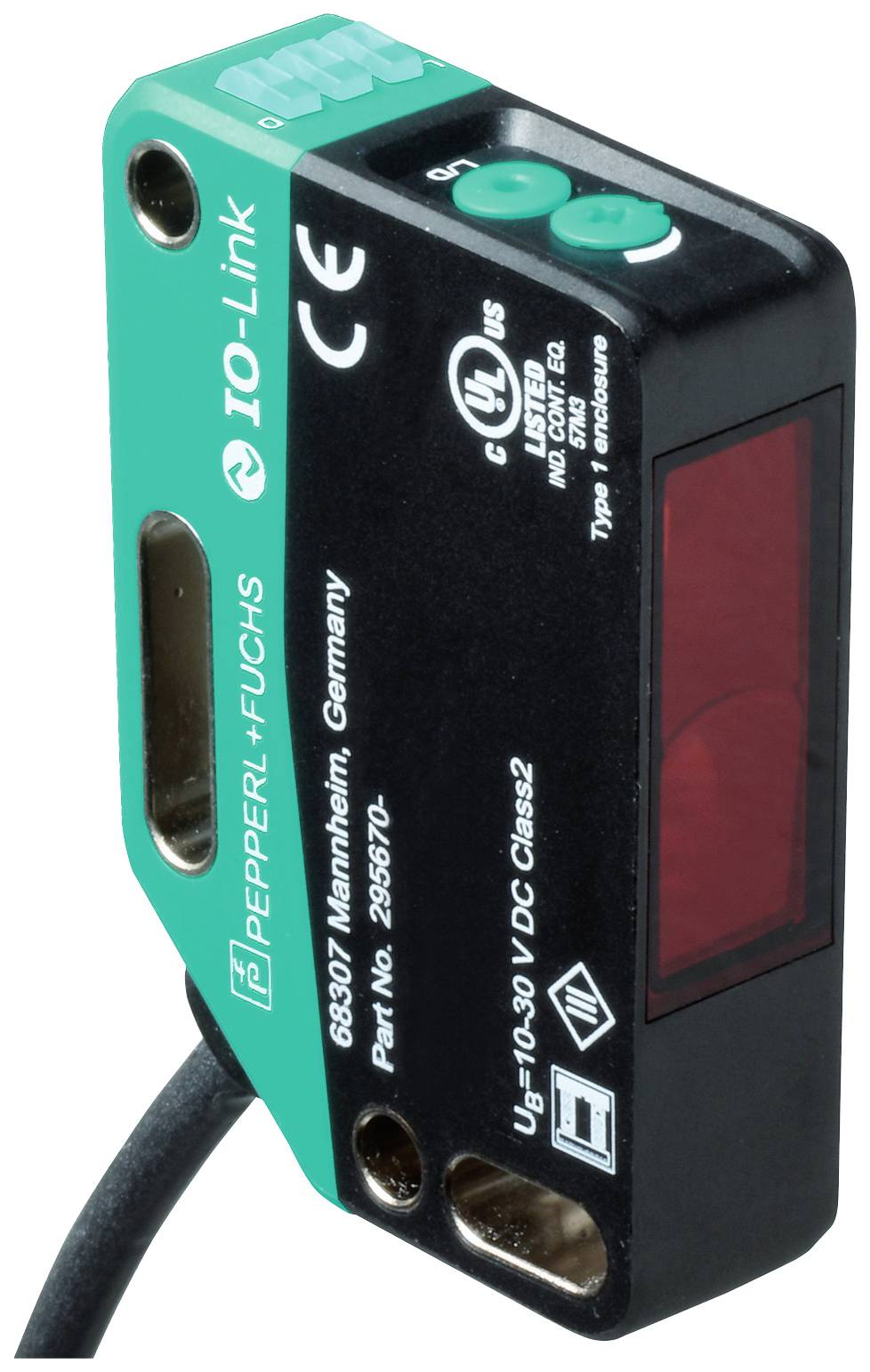

Pepperl+Fuchs Reflektions-fotodetektor OBR15M-R201-2EP-IO-0,3M-V1 295670-100066 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Reflektions-fotodetektor
Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
Driftspänning max.
30 V/DC
Anslutningstyp
M12, 4 polig
Typ
OBR15M-R201-2EP-IO-0,3M-V1
Datablad (PDF)
Antal
Toal (1 672,00 kr / stycken)
1 672,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Reflektions-fotodetektor
- Typ
OBR15M-R201-2EP-IO-0,3M-V1
- Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
0.5 ms
- Utgångar
NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare
- Kopplingsfrekvens
1000 Hz
- Anslutningstyp
M12, 4 polig
- Kabellängd
0.3 m
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
18.5 m
- Min. temperatur
-40 °C
- Max. temperatur
60 °C
- Bredd
15 mm
- Höjd
61.7 mm
- Djup
41.7 mm
- Mått.
(B x H x D) 15 x 61.7 x 41.7 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2628687 Pepperl+Fuchs Reflektions-fotodetektor OBR15M-R201-2EP-IO-0,3M-V1 295670-100066 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2628687 Pepperl+Fuchs Reflektions-fotodetektor OBR15M-R201-2EP-IO-0,3M-V1 295670-100066 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Beskrivning
Räckvidd för drift: 0... 15 m, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-link /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, anslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), fast kabel -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterRäckvidd för drift: 0... 15 m.Reflektoravstånd 0,02 15 m.Gränsräckvidd 18,5 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppPolariseringsfilter: JaLjusfläcksdiameter: Ca 520 mm med ett avstånd på 15 m.Öppningsvinkel: 2 °Ljusgräns för främmande ljus: EN 60947–5-2 : 60000 luxEgenskaper funktionell säkerhetMTTFd: 724 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Ljus-/mörkeromkopplareManöverelement: KänslighetsjusteringElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 18 mA vid 24 V driftspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Enhetsprofil: Identification and Diagnosis | smart sensor typ 2.4Apparat-ID: 0x111211 (1118737)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link | /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 61,7 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 55 g.Kabellängd: 0,3 m
