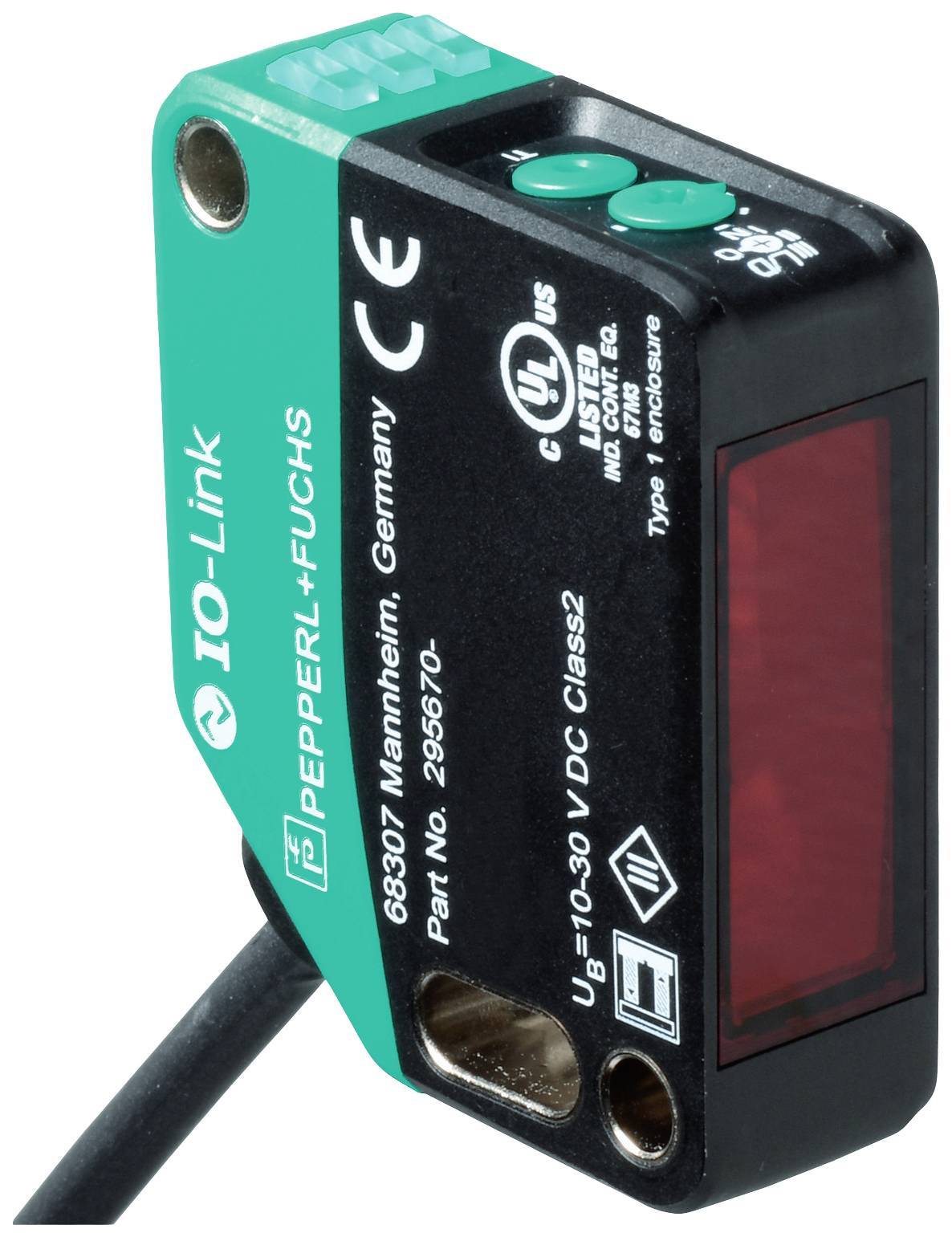

Liknande avbildning
Pepperl+Fuchs Reflektions-fotodetektor OBG8000-R200-2EP-IO 295670-100146 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Reflektions-fotodetektor
Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
Driftspänning max.
30 V/DC
Anslutningstyp
Kabel
Typ
OBG8000-R200-2EP-IO
Datablad (PDF)
Antal
Toal (1 992,00 kr / stycken)
1 992,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Reflektions-fotodetektor
- Typ
OBG8000-R200-2EP-IO
- Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
1 ms
- Utgångar
NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare
- Kopplingsfrekvens
500 Hz
- Anslutningstyp
Kabel
- Kabellängd
2 m
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
9 m
- Egenskaper
LED-visning
- Min. temperatur
-20 °C
- Max. temperatur
60 °C
- Bredd
15 mm
- Höjd
50.6 mm
- Djup
41.7 mm
- Mått.
(B x H x D) 15 x 50.6 x 41.7 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2628991 Pepperl+Fuchs Reflektions-fotodetektor OBG8000-R200-2EP-IO 295670-100146 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2628991 Pepperl+Fuchs Reflektions-fotodetektor OBG8000-R200-2EP-IO 295670-100146 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Beskrivning
Räckvidd för drift: 0... 5,6 m i teach-drift; 0... 8 m vid strömbrytarläge "N", ljussändare: LED, ljustyp: Röd, växlande ljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polaritetsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = BK), kopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är C/Q - BK: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-link /Q - WH: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, anslutning: Fast kabel 2 m, driftspänning: 10... 30 V DC, omgivningstemperatur -20... 60 °C (-4... 140 °F)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterRäckvidd för drift: 0... 5,6 m i teach-drift; 0... 8 m vid brytarinställning "N"Reflektoravstånd 0... 5,6 m i teach-drift; 0... 8 m vid brytarinställning "N"Gränsräckvidd 9 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppPolariseringsfilter: JaLjusfläcksdiameter: Ca 170 mm med ett avstånd på 3,5 m.Öppningsvinkel: ca 5 °Ljusgräns för främmande ljus: EN 60947–5-2 : 18000 luxEgenskaper funktionell säkerhetMTTFd: 600 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenKontrastdetekteringssteg: 10 % - rena, vattenfyllda PET-flaskor | 18 % - klarglasflaskor | 40 % - färgat glas eller icke-transparenta material | kan ställas in via vridströmbrytareElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = BK)IO-link-version 1.1Enhetsprofil: Identification and Diagnosis | smart sensor typ 2.4Enhets-ID: 0x111A01 (1120769)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - BK: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link | /Q - WH: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 500 HzSvarstid: 1 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivande temperatur: -20 ... 60 °C (-4... 140 °F) | Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 50,6 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 2 m.Material Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 73 g.Kabellängd 2 m
