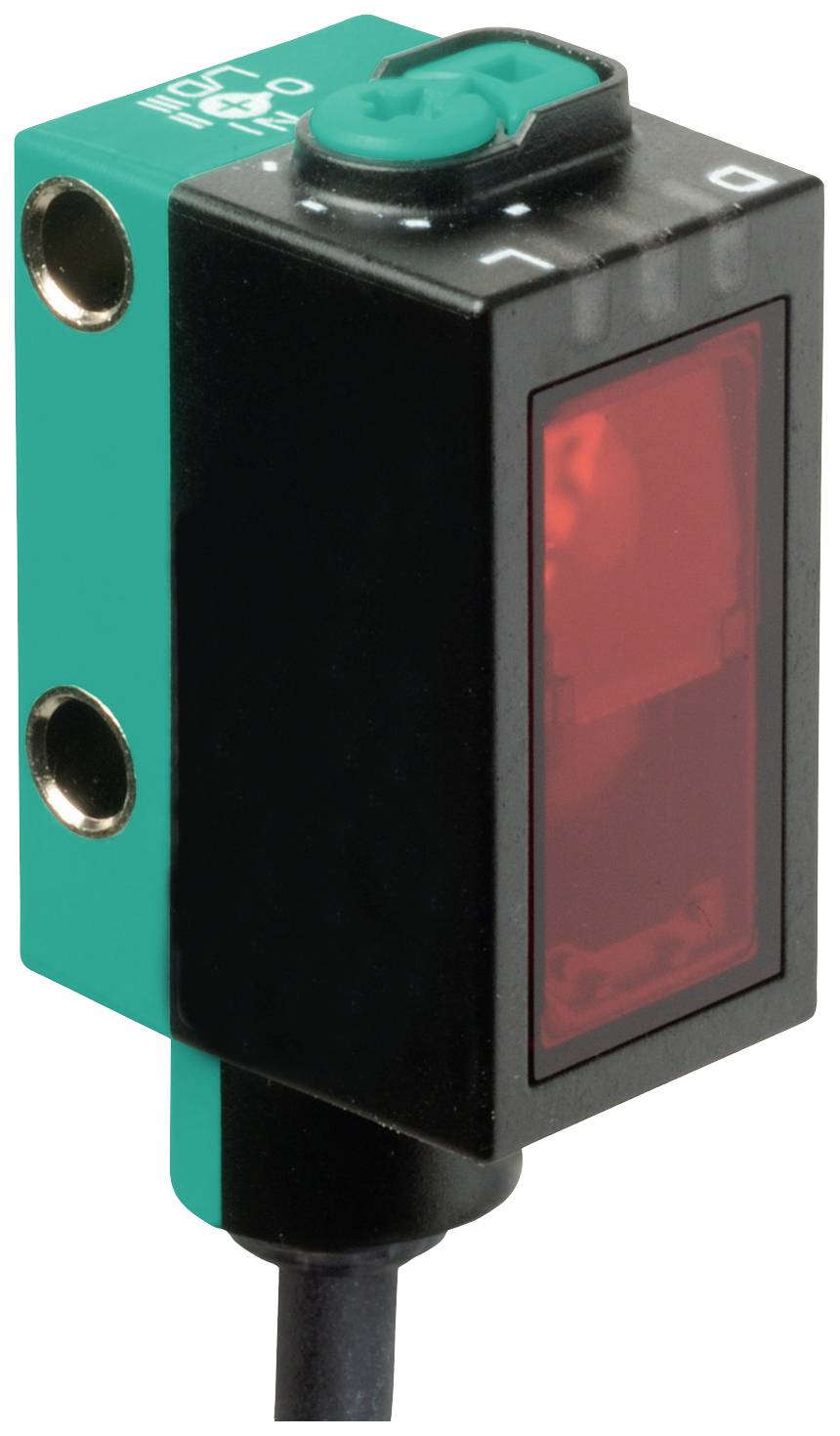

Liknande avbildning
Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R101-2EP-IO-0,3M-V31 267075-100068 Tvärspänning med invertering Teach-In
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Reflektions-fotodetektor
Funktioner
Teach-In
Driftspänning max.
30 V/DC
Anslutningstyp
M8, 4 polig
Typ
OBG5000-R101-2EP-IO-0,3M-V31
Datablad (PDF)
Antal
Toal (1 832,00 kr / stycken)
1 832,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Reflektions-fotodetektor
- Typ
OBG5000-R101-2EP-IO-0,3M-V31
- Utförande
Tvärspänning med invertering
- Funktioner
Teach-In
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
1 ms
- Utgångar
NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare
- Kopplingsfrekvens
500 Hz
- Anslutningstyp
M8, 4 polig
- Kabellängd
0.3 m
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
6 m
- Egenskaper
med bakgrundsavbländning
- Min. temperatur
-20 °C
- Max. temperatur
60 °C
- Bredd
13.9 mm
- Höjd
33.8 mm
- Djup
18.3 mm
- Mått.
(B x H x D) 13.9 x 33.8 x 18.3 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2628753 Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R101-2EP-IO-0,3M-V31 267075-100068 Tvärspänning med invertering Teach-In
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2628753 Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R101-2EP-IO-0,3M-V31 267075-100068 Tvärspänning med invertering Teach-In
Beskrivning
Räckvidd för drift: 0... 3,5 m i teach-drift; 0... 5 m vid strömbrytarläge "N", ljussändare: LED, ljustyp: Röd, växlande ljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-link /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, anslutning: Fast kabel 300 mm med kontakt M8 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterRäckvidd för drift: 0... 3,5 m i teach-drift; 0... 5 m vid brytarinställning "N"Reflektoravstånd 0... 3,5 m i teach-drift; 0... 5 m vid brytarinställning "N"Gränsräckvidd 6 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppLjusfläcksdiameter: Ca 170 mm med ett avstånd på 3,5 m.Öppningsvinkel: ca 5 °Ljusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 600 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenKontrastdetekteringssteg: 10 % - rena, vattenfyllda PET-flaskor | 18 % - klarglasflaskor | 40 % - färgat glas eller icke-transparenta material | kan ställas in via vridströmbrytareElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: 0x110A01 (1116673)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link | /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 500 HzSvarstid: 1 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivande temperatur: -20 ... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 13,9 mmHöjd 33,8 mmHöljesdjup 18,3 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M8 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 17 g.Kabellängd: 0,3 m
