Name: Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R100-E4F-V31 267075-100482 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Brand: Pepperl+Fuchs
SKU: 2627725
Availability: BackOrder

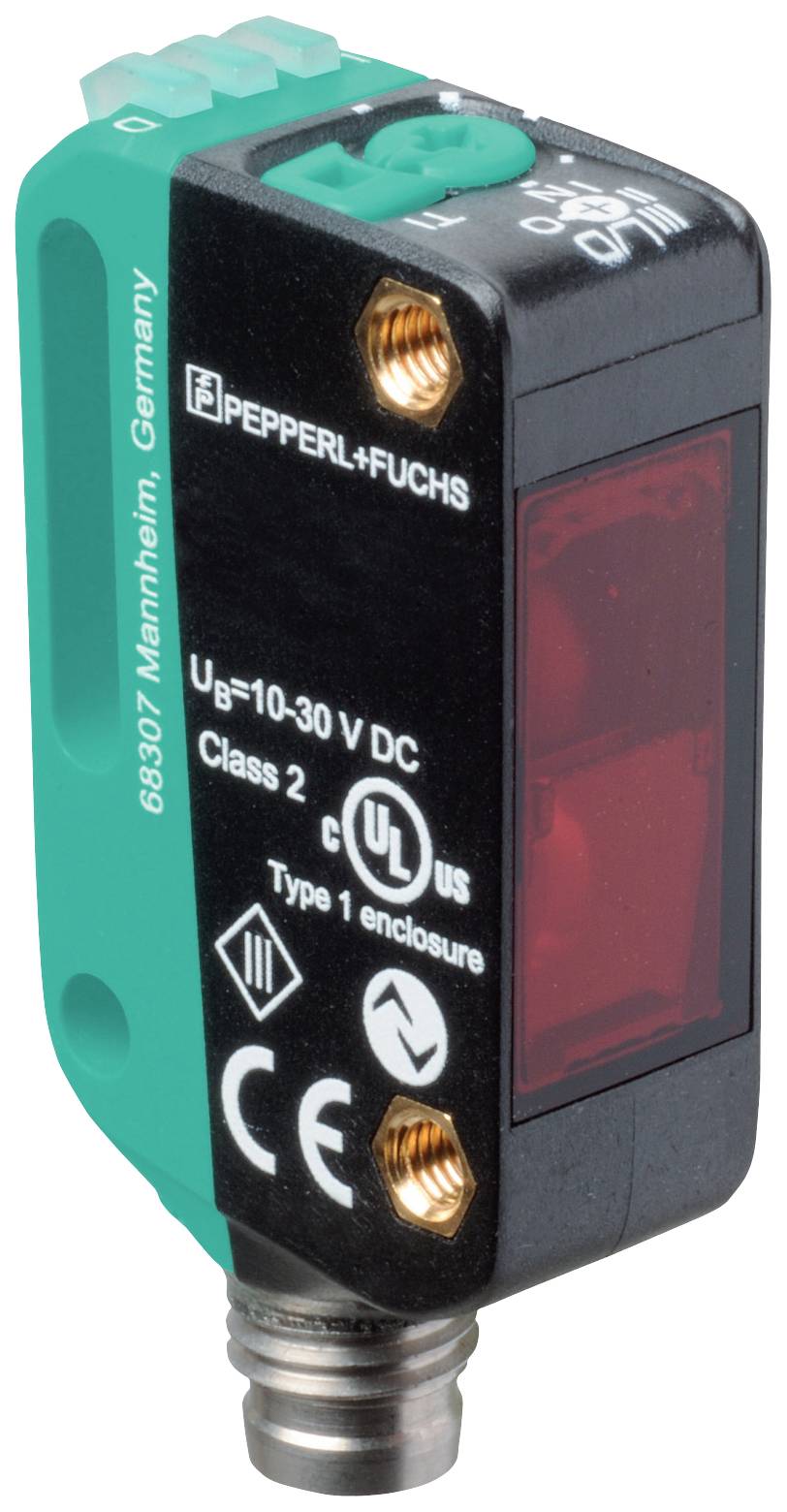

Sensor från Pepperl+Fuchs med svart och grönt hölje. Påskrift visar spänning 10-30 V DC, klass 2, UL- och CE-märkning.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

Strömbrytare (ljus-EIN/mörk-EIN)

Driftspänning max.

30 V/DC

Anslutningstyp

M8, 4 polig

Typ

OBG5000-R100-E4F-V31

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OBG5000-R100-E4F-V31

Funktioner: Strömbrytare (ljus-EIN/mörk-EIN)

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 1 ms

Kontakttyp: 1 NO

Utgångar: NPN, öppen
NPN, sluten

Kopplingsfrekvens: 500 Hz

Anslutningstyp: M8, 4 polig

Kapslingsmaterial: Polykarbonat

Sändare typ: LED Röd

: 6 m

Egenskaper: LED-visning

Min. temperatur: -20 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 44.5 mm

Djup: 21.5 mm

Mått.: (B x H x D) 11 x 44.5 x 21.5 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627725 Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R100-E4F-V31 267075-100482 Strömbrytare (ljus-EIN/mörk-EIN) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627725 Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R100-E4F-V31 267075-100482 Strömbrytare (ljus-EIN/mörk-EIN) 1 st

Beskrivning

Räckvidd för drift: 0... 3,5 m i teach-drift; 0... 5 m vid brytarinställning "N", ljussändare: Lysdiod, ljustyp: Röd, växlande ljus, signalutgång: 1 NPN, Kortslutningssäker, polvändningsskyddad, omkoppling: Sensorns kretstyp kan kopplas om. Leveranstillståndet är: Q - Pin4: NPN slutare / mörkertillslagning Alarm output - Pin2: NPN öppnare, anslutning: Kontakt M8 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur -20... 60 °C (-4... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterRäckvidd för drift: 0... 3,5 m i teach-drift; 0... 5 m vid brytarinställning "N"Reflektoravstånd 0... 3,5 m i teach-drift; 0... 5 m vid brytarinställning "N"Gränsräckvidd 6 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppLjusfläcksdiameter: Ca 170 mm med ett avstånd på 3,5 m.Öppningsvinkel: ca 5 °Ljusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 600 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: Statisk på - Power-On | blinkande (4 Hz) - kortslutningFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenKontrastdetekteringssteg: 10 % - rena, vattenfyllda PET-flaskor | 18 % - klarglasflaskor | 40 % - färgat glas eller icke-transparenta material | kan ställas in via vridströmbrytareElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIUtgångPre-felindikering: 1 NPN-funktionsresereutgång (larm), kortslutningssäker, polvändningssäker, öppen kollektorKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | Q - Pin4: NPN slutare / mörkertillslagning | Alarm output - Pin2: NPN öppnareSignalutgång 1 NPN, kortslutningssäker, polvändningssäkerBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 500 HzSvarstid: 1 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivande temperatur: -20 ... 60 °C (-4... 140 °F) | Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 44,5 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Kontakt M8 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 10 g.
