Name: Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R100-2EP1-IO-0,3M-V1 267075-100480 Tvärspänning med invertering Teach-In
Brand: Pepperl+Fuchs
SKU: 2627723
Availability: BackOrder

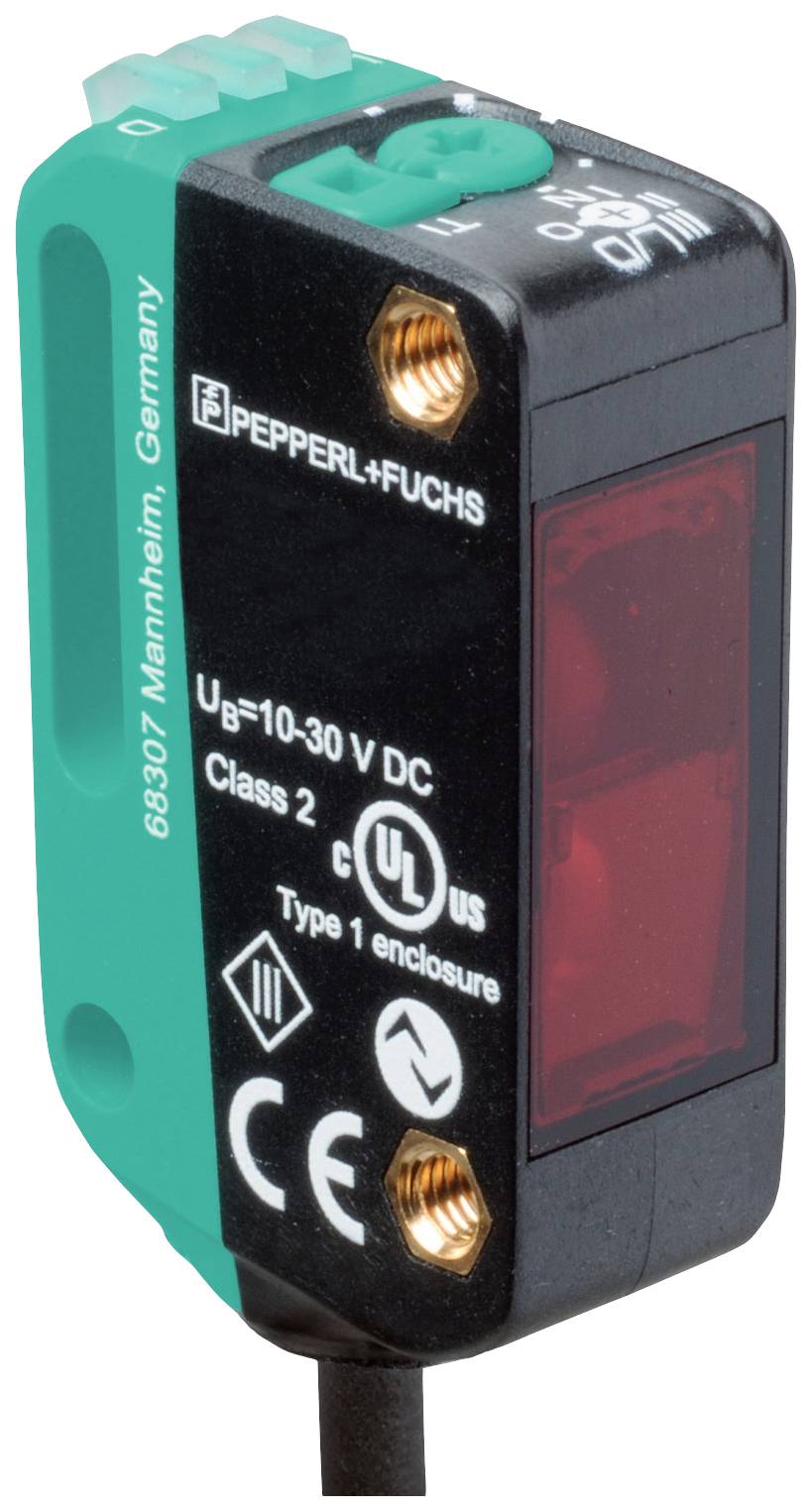

En rektangulär sensorscanner från Pepperl+Fuchs med CE-märkning, lämplig för 10-30 V DC, typ 1 hölje, klass 2.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

Teach-In

Driftspänning max.

30 V/DC

Anslutningstyp

M12, 4 polig

Typ

OBG5000-R100-2EP1-IO-0,3M-V1

Datablad (PDF)

Leverans mån 21 dec. 2026

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: OBG5000-R100-2EP1-IO-0,3M-V1

Utförande: Tvärspänning med invertering

Funktioner: Teach-In

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 1 ms

Utgångar: NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare

Kopplingsfrekvens: 500 Hz

Anslutningstyp: M12, 4 polig

Kabellängd: 0.3 m

Kapslingsmaterial: Polykarbonat

Sändare typ: LED Röd

: 6 m

Egenskaper: med bakgrundsavbländning

Min. temperatur: -20 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 37.1 mm

Djup: 21.5 mm

Mått.: (B x H x D) 11 x 37.1 x 21.5 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627723 Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R100-2EP1-IO-0,3M-V1 267075-100480 Tvärspänning med invertering Teach-In

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627723 Pepperl+Fuchs Reflektions-fotodetektor OBG5000-R100-2EP1-IO-0,3M-V1 267075-100480 Tvärspänning med invertering Teach-In

Beskrivning

Räckvidd för drift: 0... 3,5 m i teach-drift; 0... 5 m vid strömbrytarläge "N", ljussändare: LED, ljustyp: Röd, växlande ljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, IO-link /Q - Pin2: NPN slutare / mörkertillslagning, PNP brytkontakt / ljustillslagning, anslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjor

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterRäckvidd för drift: 0... 3,5 m i teach-drift; 0... 5 m vid brytarinställning "N"Reflektoravstånd 0... 3,5 m i teach-drift; 0... 5 m vid brytarinställning "N"Gränsräckvidd 6 mReferensobjekt: Reflektor H85-2Ljussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppLjusfläcksdiameter: Ca 170 mm med ett avstånd på 3,5 m.Öppningsvinkel: ca 5 °Ljusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 600 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenKontrastdetekteringssteg: 10 % - rena, vattenfyllda PET-flaskor | 18 % - klarglasflaskor | 40 % - färgat glas eller icke-transparenta material | kan ställas in via vridströmbrytareElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 25 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: 0x110A07 (1116679)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång 2 bitar | processdata utgång 2 bitarSIO-Mode-stöd: JaKompatibel masterport typ AUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, IO-Link | /Q - Pin2: NPN slutare / mörkertillslagning, PNP brytkontakt / ljustillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 500 HzSvarstid: 1 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivande temperatur: -20 ... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 37,1 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 17 g.Kabellängd: 0,3 m
