Name: Pepperl+Fuchs Reflektions-fotodetektor ML100-8-H-250-BU/95/103 70114686 ljusomkoppling 1 st
Brand: Pepperl+Fuchs
SKU: 2629322
Availability: BackOrder

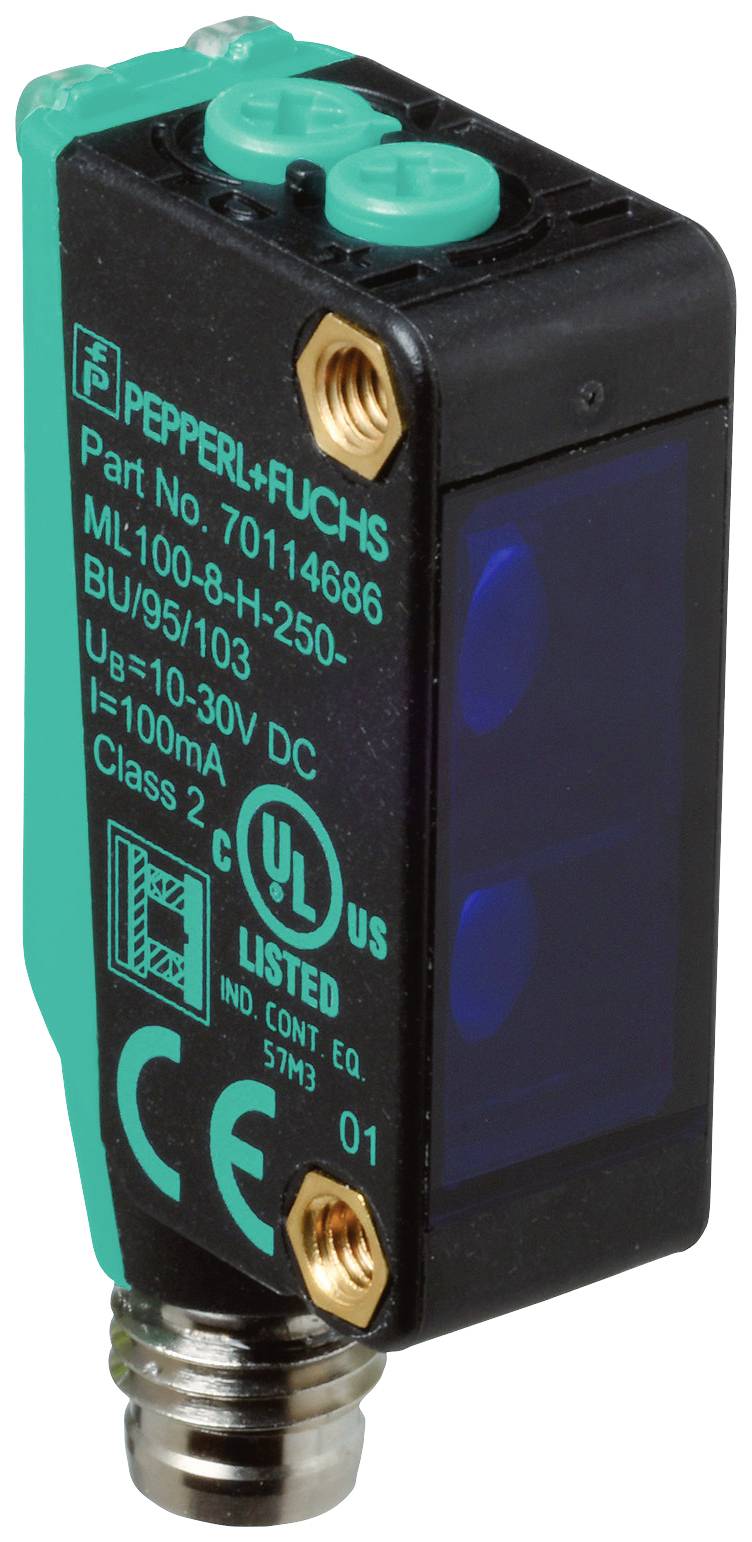

En rektangulär, svart sensor från Pepperl+Fuchs med gröna element, modell ML100-8-H-250, lämplig för 10-30V DC.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

ljusomkoppling

Driftspänning max.

30 V/DC

Anslutningstyp

M8, 4 polig

Typ

ML100-8-H-250-BU/95/103

Datablad (PDF)

Leverans tors 26 nov.

Antal

Styck

Toal (1 672,00 kr / stycken)

1 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: ML100-8-H-250-BU/95/103

Funktioner: ljusomkoppling

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 1 ms

Kontakttyp: 1 PNP

Utgångar: PNP

Kopplingsfrekvens: 500 Hz

Anslutningstyp: M8, 4 polig

Kapslingsmaterial: Polykarbonat

Sändare typ: LED blå

: 250 mm

Egenskaper: med bakgrundsavbländning

Min. temperatur: -30 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 31 mm

Djup: 20 mm

Mått.: (B x H x D) 11 x 31 x 20 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2629322 Pepperl+Fuchs Reflektions-fotodetektor ML100-8-H-250-BU/95/103 70114686 ljusomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2629322 Pepperl+Fuchs Reflektions-fotodetektor ML100-8-H-250-BU/95/103 70114686 ljusomkoppling 1 st

Beskrivning

Avkänningsområde: 5 250 mm, ljus sändare: Led, ljustyp: Modulerat synligt blått ljus, signalutgång: 1 PNP-utgång, kortslutningssäker, polsäker, öppen kollektor, Kopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: Ljustillslagning, anslutning: Kontaktdon M8 x 1 , 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur -30... 60 °C (-22 ... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterAvkänningsområde: 5 250 mmMin. Avkänningsområde 5... 30 mmAvkänningsområde max. 5... 250 mmInställningsområde: 30... 250 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjussändare: LysdiodLjustyp: Modulerat blått ljusPolariseringsfilter: nejSvartvit skillnad (6 %/90 %): <30 % vid 250 mm, <20 % vid 200 mm, <10 % vid 150 mmLjusfläcksdiameter: Ca 14 mm med ett avstånd på 250 mmÖppningsvinkel: ca 4 °Ljusflöde: FramifrånLjusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 840 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Led grön: Nät på (Power on)Funktionsindikering: Gul LED: Lyser när ett objekt registrerasKontroller: NivåjusteringKontroller: Ljus-/mörkeromkopplareElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: 20 mAUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Grundutförandet är: LjustillslagningSignalutgång 1 PNP-utgång, kortslutningssäker, polsäker, öppen kollektorBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Spänningsfall ≤ 1,5 V DCBrytfrekvens 500 HzSvarstid: 1 msÖverensstämmelseProduktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: CULus Listed, klass-2-strömkälla eller UL-listad nätenhet med begränsad spänningsutgång med eventuell integrerad) säkring (max. 3.3 A enligt UL248), typ 1-höljeCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur -30 60 °C (-22 ... 140 °F)Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 31 mmHöljesdjup 20 mmKapslingsklass: IP 67Anslutning: Kontaktdon M8 x 1 , 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 10 g.Vridmoment fästskruvar 0,6 Nm
