Name: Pepperl+Fuchs Reflektions-fotodetektor ML100-6-IR/95/102 226771 ljusomkoppling 1 st
Brand: Pepperl+Fuchs
SKU: 2628816
Availability: BackOrder

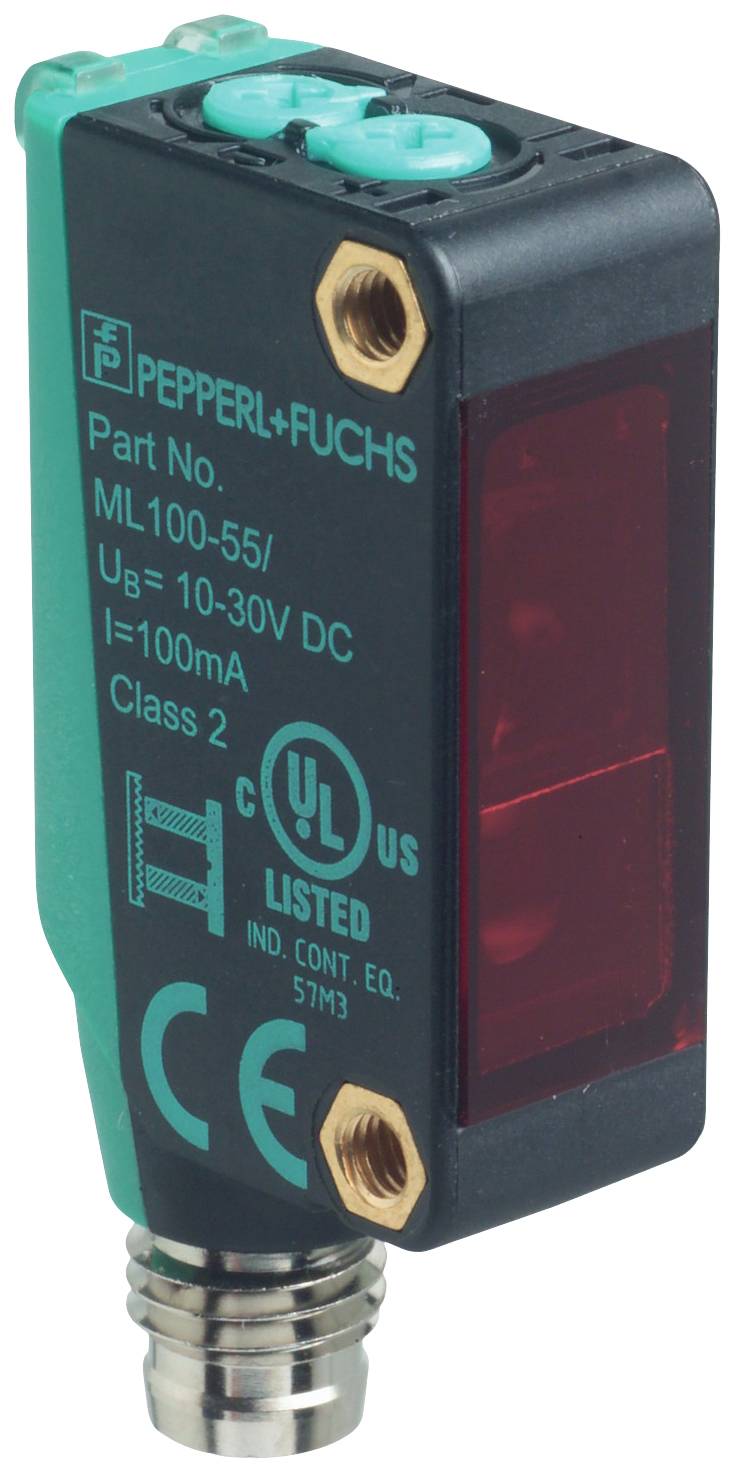

En rektangulär sensor från Pepperl+Fuchs med modellnummer 'ML100-55'. Den kräver 10-30V DC och 100mA. Utrustad med UL- och CE-certifikat.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

ljusomkoppling

Driftspänning max.

30 V/DC

Anslutningstyp

M8, 4 polig

Typ

ML100-6-IR/95/102

Datablad (PDF)

Leverans tors 19 nov.

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: ML100-6-IR/95/102

Funktioner: ljusomkoppling

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 0.5 ms

Utgångar: NPN

Kopplingsfrekvens: 1000 Hz

Anslutningstyp: M8, 4 polig

Kapslingsmaterial: Polykarbonat

Sändare typ: IRED

Ljusflöde: axial

: 7 m

Egenskaper: LED-visning

Min. temperatur: -30 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 31 mm

Djup: 20 mm

Mått.: (B x H x D) 11 x 31 x 20 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2628816 Pepperl+Fuchs Reflektions-fotodetektor ML100-6-IR/95/102 226771 ljusomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2628816 Pepperl+Fuchs Reflektions-fotodetektor ML100-6-IR/95/102 226771 ljusomkoppling 1 st

Beskrivning

Räckvidd för drift: 0... 5 m, ljussändare: IRED, ljustyp: ir, växelljus, signalutgång: 1 NPN-utgång, Kortslutningssäker, polvändningssäker, öppen kollektor, kopplingstyp: Sensorns kopplingstyp kan kopplas om. Leveranstillståndet är: Ljustillslagning, anslutning: Kontaktdon M8 x 1 , 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur -30... 60 °C (-22 ... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterRäckvidd för drift: 0... 5 mReflektoravstånd 0,01 5 mGränsräckvidd 7 mReferensobjekt: Reflektor H50Ljussändare: IREDLjustyp: ir, växelljusPolariseringsfilter: nejLjusfläcksdiameter: Ca 500 mm med ett avstånd på 7 m.Öppningsvinkel: ca 4 °Ljusflöde: FramifrånLjusgräns för främmande ljus: EN 60947-5-2:2007+A1:2012Egenskaper funktionell säkerhetMTTFd: 860 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Led grön: Nät på (Power on)Funktionsindikering: Gul LED: Lyser när sändaren tas emot, blinkar när funktionsreserven underskrids; av vid strålavbrottManöverelement: KänslighetsjusteringKontroller: Ljus-/mörkeromkopplareElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: 20 mAUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Grundutförandet är: LjustillslagningSignalutgång 1 NPN-utgång, kortslutningssäker, polvändningssäker, öppen kollektorBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseProduktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: CULus Listed, klass-2-strömkälla eller UL-listad nätenhet med begränsad spänningsutgång med eventuell integrerad) säkring (max. 3.3 A enligt UL248), typ 1-höljeCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.FN/ECE:s föreskrift nr 10 (E1): Typgodkännandenummer 047350OmgivningsförhållandenOmgivningstemperatur -30 60 °C (-22 ... 140 °F)Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 31 mmHöljesdjup 20 mmKapslingsklass: IP 67Anslutning: Kontaktdon M8 x 1 , 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 10 g.Vridmoment fästskruvar 0,6 Nm
