Name: Pepperl+Fuchs Reflektions-fotodetektor ML100-55-G/103/115 297836 ljusomkoppling 1 st
Brand: Pepperl+Fuchs
SKU: 2628876
Availability: BackOrder

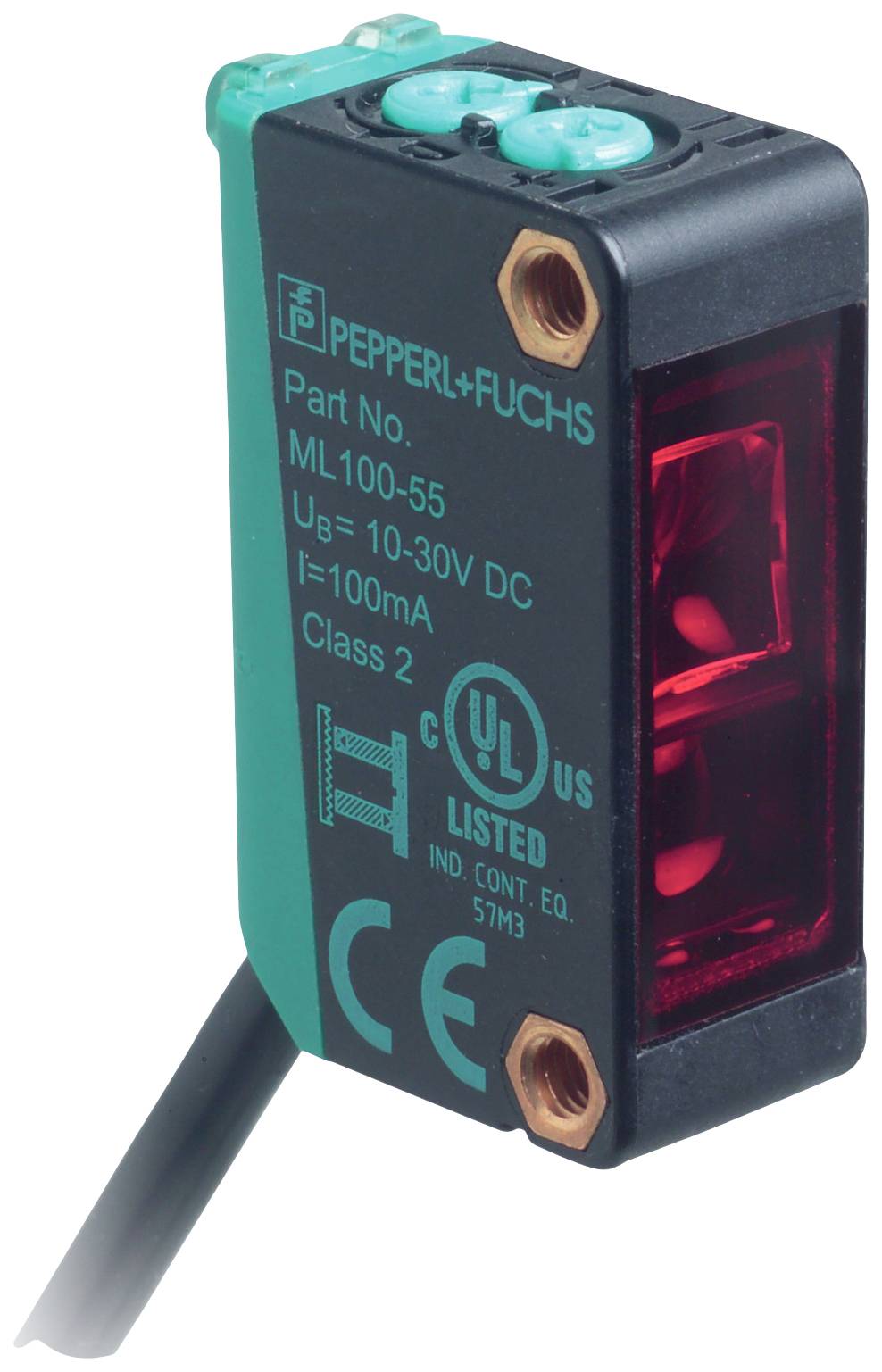

En rektangulär optoelektronisk sensor från Pepperl+Fuchs med svart och turkos hölje och röd lins.

Liknande avbildning

Typ av produkt

Reflektions-fotodetektor

Funktioner

ljusomkoppling

Driftspänning max.

30 V/DC

Anslutningstyp

Kabel

Typ

ML100-55-G/103/115

Datablad (PDF)

Leverans tors 26 nov.

Antal

Styck

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Reflektions-fotodetektor

Typ: ML100-55-G/103/115

Funktioner: ljusomkoppling

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 0.5 ms

Kontakttyp: 1 PNP

Utgångar: PNP

Kopplingsfrekvens: 1000 Hz

Anslutningstyp: Kabel

Kabellängd: 2 m

Kapslingsmaterial: Polykarbonat

Sändare typ: LED Röd

Ljusflöde: axial

: 2.5 m

Egenskaper: LED-visning

Min. temperatur: -30 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 31 mm

Djup: 20 mm

Mått.: (B x H x D) 11 x 31 x 20 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2628876 Pepperl+Fuchs Reflektions-fotodetektor ML100-55-G/103/115 297836 ljusomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2628876 Pepperl+Fuchs Reflektions-fotodetektor ML100-55-G/103/115 297836 ljusomkoppling 1 st

Beskrivning

Räckvidd för drift: 0... 2,5 m, ljus sändare: Led, ljustyp: Röd, växelljus, signalutgång: 1 PNP-utgång, Kortslutningssäker, polvändningssäker, öppen kollektor, kopplingstyp: Sensorns kopplingstyp kan kopplas om. Grundutförandet är: Aktiv vid belysning, anslutning: Fast kabel 2 m, driftspänning: 10... 30 V DC, omgivningstemperatur -30... 60 °C (-22 ... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterRäckvidd för drift: 0... 2,5 mReflektoravstånd 0,05 2,5 mGränsräckvidd 2,5 mReferensobjekt: Reflektor H50Ljussändare: LysdiodLjustyp: röd, växelljusPolariseringsfilter: JaLjusfläcksdiameter: Ca 180 mm med ett avstånd på 2,5 m.Öppningsvinkel: ca 4 °Ljusflöde: FramifrånLjusgräns för främmande ljus: EN 60947-5-2:2007+A1:2012Egenskaper funktionell säkerhetMTTFd: 860 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Led grön: Nät på (Power on) Teach-in: LED:er gul/grön; trefasiga blinkande; 2,5 Hz Teach fel: LED:er gul/grön; dubbelfasade blinkande; 8,0 HzFunktionsindikering: Gul LED: Lyser när sändaren tas emotKontroller: Teach-in vridbrytareKontroller: Ljus-/mörkeromkopplare förinställd för ljustillslagningKontrastdetekteringssteg: 18 % - klarglasflaskor | 40 % - färgglas eller icke-transparenta material | kan ställas in med Teach-in-brytare | Elektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: 20 mAUtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Grundutförandet är: LjustillslagningSignalutgång 1 PNP-utgång, kortslutningssäker, polsäker, öppen kollektorBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseProduktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: CULus Listed, klass-2-strömkälla eller UL-listad nätenhet med begränsad spänningsutgång med eventuell integrerad) säkring (max. 3.3 A enligt UL248), typ 1-höljeCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur -30 60 °C (-22 ... 140 °F)Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 31 mmHöljesdjup 20 mmKapslingsklass: IP 67Anslutning: Fast kabel 2 m.Material Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 50 g.Vridmoment fästskruvar 0,6 NmKabellängd 2 m
