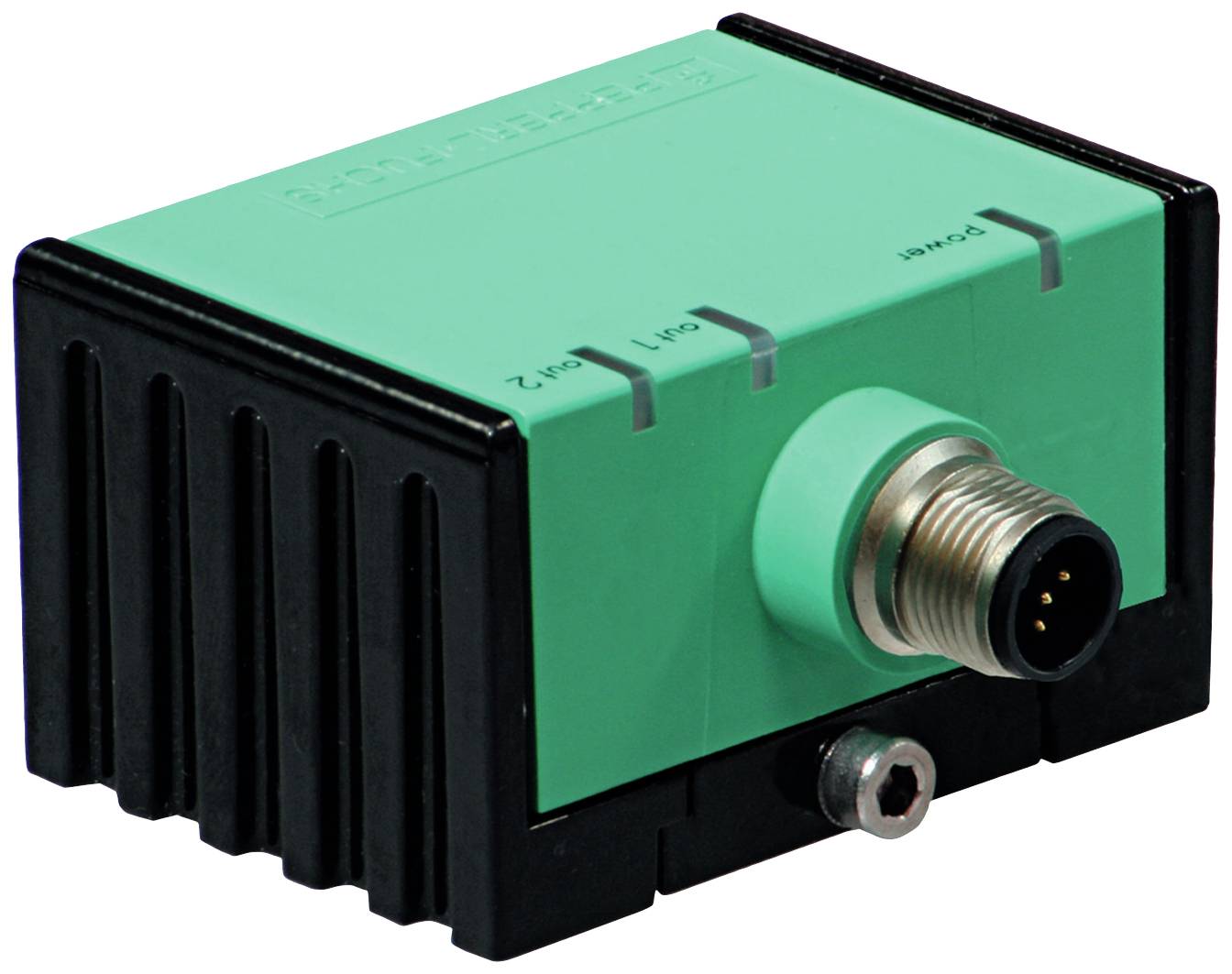

Pepperl+Fuchs Inklinometer-sensor INY060D-F99-2I2E2-V17 241157 M12-kontakt M12, 8 polig
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Inklinometer-sensor
Driftspänning max.
30 V/DC
Utgångar
PNP, stängare
Anslutningstyp
M12, 8 polig
Skyddsklass
IP68
IP69 K (i inbyggt tillstånd)
Datablad (PDF)
Antal
Toal (5 992,00 kr / stycken)
5 992,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Inklinometer-sensor
- Typ
INY060D-F99-2I2E2-V17
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Driftsström
100 mA
- Upplösning
0.02°
- Antal axlar
2
- Utgångar
PNP, stängare
- Utgångssignal (min.)
4 mA
- Utgångssignal (max.)
20 mA
- Mätnoggrannhet ±
0.2°
- Anslutningstyp
M12, 8 polig
- Kapslingsmaterial
PA
- Egenskaper
LED-visning
- Gränssnitt
M12-kontakt
- Min. temperatur
-40 °C
- Max. temperatur
85 °C
IP68
IP69 K (i inbyggt tillstånd)
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 2629152 Pepperl+Fuchs Inklinometer-sensor INY060D-F99-2I2E2-V17 241157 M12-kontakt M12, 8 polig
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2629152 Pepperl+Fuchs Inklinometer-sensor INY060D-F99-2I2E2-V17 241157 M12-kontakt M12, 8 polig
Beskrivning
Mätområde: -30 30 °, driftspänning: 10... 30 V DC, utgångstyp: 2 kopplingsutgångar pnp, slutare , polvändningssäker, kortslutningssäker, utgångstyp: 2 strömutgångar 4... 20 mA (1 utgång för varje axel), anslutning: Kontakt M12 x 1, 8-polig
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Allmänna uppgifterTyp: Lutningssensor, 2-axladMätområde: -30 30°Absolut noggrannhet: ≤ ± 0,2 °Utlösningsförskjutningen ≤ 25 msUpplösning ≤ 0,02 °Reproducerbarhet: ≤ ± 0,04 °Temperaturpåverkan: ≤ 0,004 °/KEgenskaper funktionell säkerhetMTTFd: 304 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftdisplay LED grönKopplingstillstånd: 2 gula LED:er: Kopplingstillstånd (per utgång)Elektriska data:Driftspänning: 10 30 V DCTomgångsström ≤ 25 mABeredskapsvajer: ≤ 200 msKopplingsutgångTyp av utgång: 2 kopplingsutgångar pnp, NO , polvändningssäker, kortslutningssäkerDriftström ≤ 100 mASpänningsfall: ≤ 3 V.Analog utgångUtgångstyp: 2 strömutgångar 4... 20 mA | (1 utgång för varje axel)Lastmotstånd: 0... 200 Ω FÖR UB = 10 ... 18 V | 0... 500 Ω FÖR UB = 18 ... 30 VNormer och direktivens överensstämmelseÖverensstämmelse med normer Stöt- och vibrationstålighet: 100 g enligt din en 60068-2-27 Standarder EN 60947-5-2:2007 | IEC 60947-5-2:2007Tillstånd och certifikatUL-godkännande: CULus Listed, klass 2 Power SourceOmgivningsförhållandenOmgivningstemperatur: -40 85 °C (-40... 185 °F)Förvaringstemperatur: -40 85 °C (-40... 185 °F)Mekaniska data:Anslutningstyp: Kontakt M12 x 1, 8-poligHöljets material: PaKapslingsklass IP68 / IP69KVikt: 240 g.FabriksåterställningAnalog utgång (X): -30 °... 30°Analog utgång (Y): -30 °... 30°Kopplingsutgång (X): -30 °... 30°Kopplingsutgång (Y): -30 °... 30°
