Name: Pepperl+Fuchs 313282 M-LB-2144 Överspänningsskyddsmodul 5 kA Piece 1 st
Brand: Pepperl+Fuchs
SKU: 2630687
Availability: BackOrder

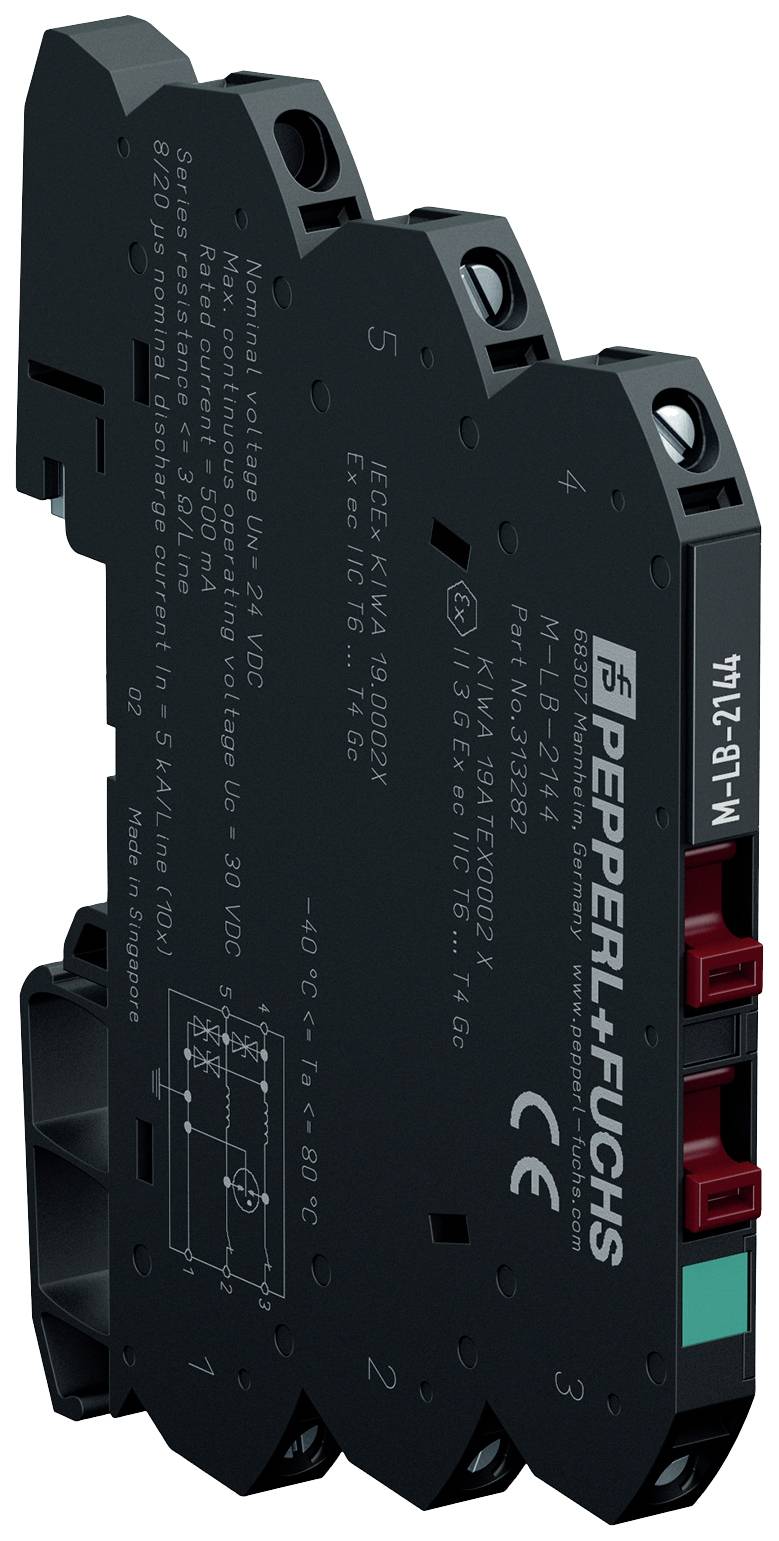

Industriellt separationsmodul, svart med grön märkning 'Pepperl+Fuchs', utformat för elektrisk isolering och signalbehandling.

Liknande avbildning

Datablad (PDF)

Leverans tors 26 nov.

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Överspänningsskyddsmodul

Läckström: 5 kA

Nominell spänning: 24 V/DC

Tillverkarnr.: 313282

Mått.: (B x H x D) 6.2 x 93 x 72.4 mm

Bredd: 6.2 mm

Höjd: 93 mm

Djup: 72.4 mm

Innehåll: 1 st

Förpackningstyp: Piece

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2630687 Pepperl+Fuchs 313282 M-LB-2144 Överspänningsskyddsmodul 5 kA Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630687 Pepperl+Fuchs 313282 M-LB-2144 Överspänningsskyddsmodul 5 kA Piece 1 st

Beskrivning

"M-LB serie 2000; överspänningsskydd; skruvklämma; nominell spänning 24V; maximal spänning 30V; Två skyddade ledare; Avledningsström 5kA; jordad"

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterAntal skyddade signalledningar: 2Topologi: JordadEgenskaper funktionell säkerhetSäkerhets-Integrationsnivå (SIL): Sil 3Elektriska data:Anslutning: Skyddat område: Klämmor 4, 5 | oskyddat område: Klämmor 2, 3 | avskärmning/jordning: Klämma 1 (tillval)Märkström: 500 mA , begränsningar se minskningstabeller | UL: 400 mA , begränsningar se minskningstabellernaLäckström: < 6 µA vid 24 V och 25 °C (77 °F), ledningNominell spänning: 24 V/DC.Högsta kontinuerliga spänning 30 V DCLongitudinell resistans: ≤ 3 Ω per ledningStötströmmätning: 1 kV/0,5 kA (kategori C1) | 10 kV/5 kA (kategori C2) | 1 kA (kategori D1)Pulavledningsström (10/350 µs): 1 kA per ledning (2x)Märkavledningsström (8/20 µs): 5 kA per ledning (10x)Total avledningsström (8/20 µs): 20 kA (1x), överlastnings-avbrottsläge 3 enligt IEC 61643-21Skyddsnivå: Max 45 V ledning vid nominell avledningsström in | max. 60 V ledning-jord vid nominell avledningsström in.Impulse-återställningstid < 500 msInlänkningsdämpning: ≤ 3 dB vid 0... 700 kHz i 100 Ω-systemetÖverensstämmelseElektromagnetisk kompatibilitet: EN 61326-3-1:2017Kapslingsklass IEC 60529:2013Funktionell säkerhet: IEC/en 61508:2010Överspänningsskyddsenheter för lågspänning: IEC 61643-21:2000+A1:2008+A2:2012OmgivningsförhållandenOmgivningstemperatur: -40 80 °C (-40... 176 °F) | Observera det minskade temperaturområdet, se avsnittet reducering.Förvaringstemperatur: -40 85 °C (-40... 185 °F)Relativ luftfuktighet: Max. 95 % , utan kondensbildningMekaniska data:Kapslingsklass IP20 efter montering av isoleringsplattanAnslutning: Skruvklämmor , max. ledardiameter 1 x 2,5 mm2Material: Polyamid (pa)Vikt: Ca 32 g.Mått 6,2 x 93 x 72,4 mm (BxHxD)Fastsättning: På 35 mm din-skena enligt en 60715:2001Data för användning i samband med explosionsfarliga områdenCERTIFIKAT: KIWA 19 ATEX 0002 X Märkning: ATEX II 3G ex ec IIC T6...T4 GC Temperaturklass: T6, T5 eller T4 , se reduktionstabellerÖverensstämmelse med direktivet DIREKTIV 2014/34/EU: EN IEC 60079-0:2018+AC:2020 , EN 60079-7:2015+A1:2018Internationella godkännandenUL-GODKÄNNANDE E501704 | E501881 Genomslagsspänning: 30... 45 V ledning vid 100 V/s enligt UL 497B | 30... 45 V jord på 100 V/s enligt UL 497B | < 1000 V vid 100 V/µs enligt UL 497BIECEx-märkning IECEx-certifikat: IECEx KiWA 19.0002X IECEx-märkning: Ex ec IIC T6...T4 GC
