Name: Panasonic SF4C-H28 Skyddshöjd 560 mm Antal strålar: 28
Brand: Panasonic
SKU: 507132
Availability: BackOrder

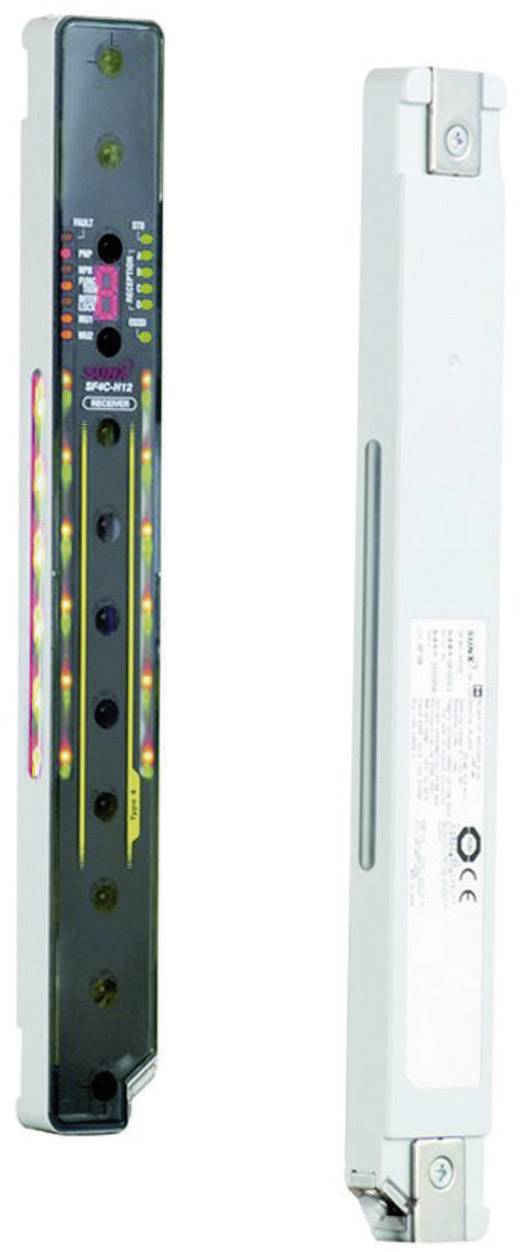

Två metalliska enheter från olika vinklar, med lampor och knappar. Möjligen elektroniska sensorer eller säkerhetsanordningar.

Samladad avbildning

Höjd

560 mm

Typ

SF4C-H28

Användningsområde

Handskydd

Egenskaper

Manuell/automatisk nystart

Driftspänning max.

24 V/DC

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (12 472,00 kr / stycken)

12 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Säkerhetsljusridå SF4C, typ4

Viktig information!

Tekniska specifikationer

Skyddande fältbredd: 0,1 - 3 m
Strålaxellängd: 20 mm
Minsta objekt som kan detekteras: Ø25 mm
Sändar-LED: infraröd LED (855nm)
Säkerhetskategori: EN 61496-1/2 (Typ 4)/ ISO 13849-1 (Kategori 4, PLe)/ IEC 61508-1 till 7 (SIL 3)

Typ: SF4C-H28

Användningsområde: Handskydd

Egenskaper: Manuell/automatisk nystart

Driftspänning max.: 24 V/DC

Driftspänning: 24 V/DC (max)

Svarstid: 7 ms

Minsta erkända objekt (diameter): 25 mm

Anslutningstyp: Kabel

Kabellängd: 5 m

Sändare typ: LED IR

Våglängd: 855 nm

Utgångar: 2 x PNP

Utgångsström: 200 mA

Prestandanivå: PL e

Säkerhetsintegritetsnivå: SIL 3

Säkerhetsskategori: 4

Strålar: 28

Strålavstånd: 20 mm

Skyddshöjd: 560 mm

Totalhöjd: 560 mm

Innehåll: 1 st

: IP65/67

Bredd: 30 mm

Höjd: 560 mm

Mått.: (B x H x D) 30 x 560 x 13.2 mm

Min. temperatur: -10 °C

Max. temperatur: +55 °C

Djup: 13.2 mm

Utförande: Säkerhetsridå/handskydd

Utgång: Transistor (2 x PNP eller 2 x NPN/omkopplingsbart) OSSD1/ OSSD2 200 mA

Svarstid: 7 ms

Strömförbrukning: (Sändare) 120 mA/ (mottagare) 150 mA

Typ: SF4C-H28

Certifiering: CE/TÜV

Drifttemperatur: -10 - +55 °C

Anslutningstyp: Kabel 5 m

Driftspänning (specifikationer): (+10/-15 %) 24 V/DC

Dokument & nedladdningar

Datablad

Datablad 507132 Panasonic SF4C-H28 Skyddshöjd 560 mm Antal strålar: 28

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 507132 Panasonic SF4C-H28 Skyddshöjd 560 mm Antal strålar: 28

Information

Information 507132 Panasonic SF4C-H28 Skyddshöjd 560 mm Antal strålar: 28

Beskrivning

Ultra Slim säkerhetsridå av handskyddstyp Kompakt konstruktion med bara 13 mm djup. Stora integrerade status LED:er (röd / grön) - ingen ytterligare förbi-kopplingslampa är nödvändigt. Automatisk överskrivningsdämpning för att minska ströljus och interferens (ELCA-funktion). Olika muting-funktioner. Blanking (fixed och floating). Manuell och automatisk återställning. Externa övervakningsfunktion. Override-funktion till maskinens drift även vid avbruten strålgång. Säkerhetsingångsfunktion (t.ex. för säkerhetsdörrbrytare, nödstopp) - inget säkerhetsrelä krävs. Kaskadkoppling (seriekoppling) på upp till 3 system.
Användning: Säkring av riskområden(t.ex. på en press, vid hantering i området av en maskin, vid en monteringsstation), dörrsäkring, tillgångssäkring (t.ex. en robotcell eller ett monteringsområde).
