Name: Motrona Digital display
Brand: Motrona
SKU: 2899372
Availability: InStock

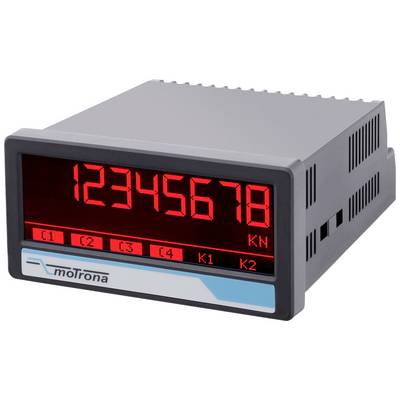

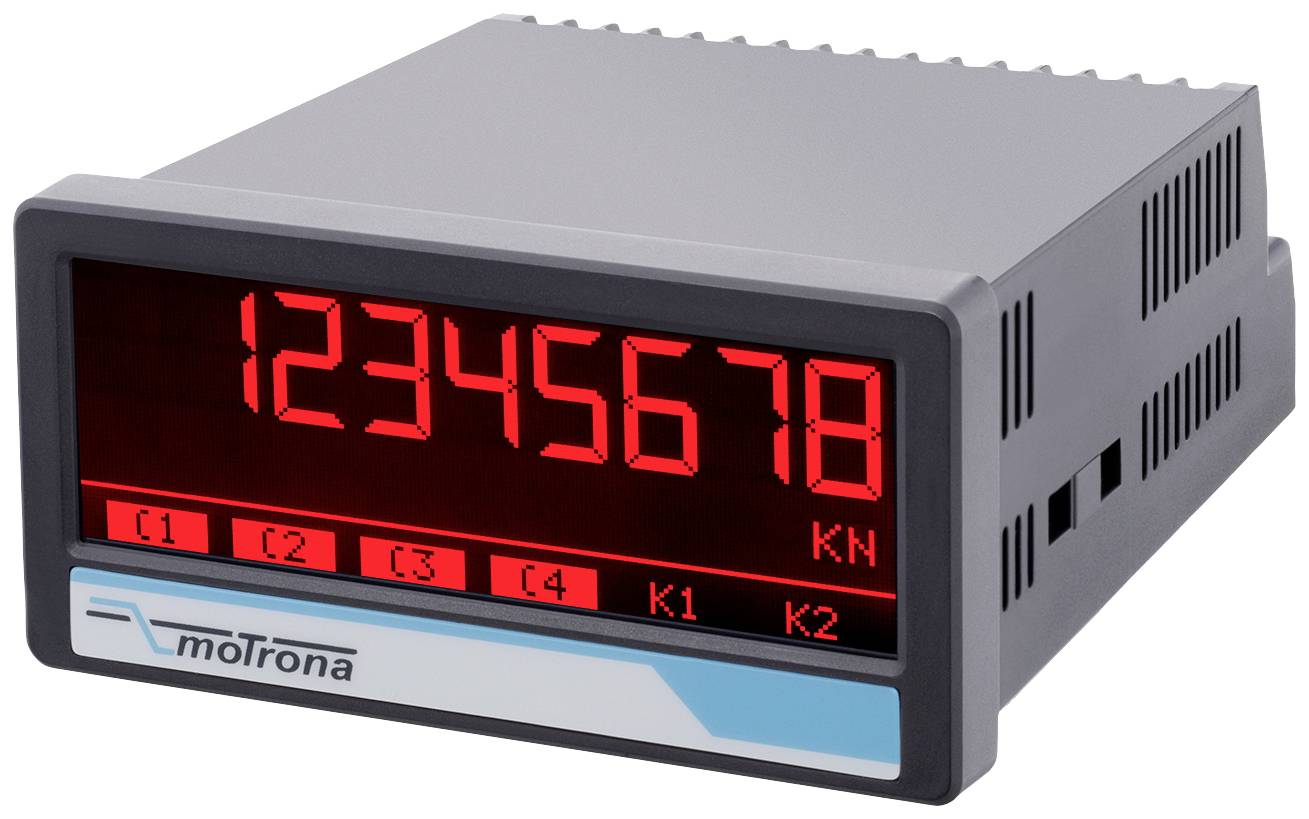

Grå digital displayenhet med röda siffror från 1 till 8 och enheten KN. Apparatram i grått med moTrona-logotyp.

Datablad (PDF)

Leverans tors 15 okt.

3 Styck

Antal

Styck

Toal (4 152,00 kr / stycken)

4 152,00 kr

exkl. moms

Fri frakt

Endast 3 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Mätinstrument

Ingång för fullbro
Känslighet: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
Upplösning: 16 bitar
Noggrannhet +/- 0.01 % / 10K
3 kontrollingångar

Tekniska specifikationer

Anslutningar anslutning: Skruvklämmor, 1,5 mm2 / AWG 16
Spänningsförsörjning DC ingångsspänning 18... 30 V/DC
Spänningsförsörjning DC skyddskrets: Polvändningsskydd
Spänningsförsörjning DC strömförbrukning: Ca 100 mA (obelastad)
Spänningsförsörjning DC rippel: ≤ 10 %
Spänningsförsörjning DC säkring: Extern: T 0,5 A.
Spänningsförsörjning AC (alternativ AC) ingångsspänning: 115...230 VAC, (50...60 Hz)
Spänningsförsörjning AC (tillval AC) effektförbrukning: Ca 3 VA (obelastad)
Spänningsförsörjning AC (tillval AC) säkring: Extern: T 0,1 A.
DMS-matning utgångsspänning 3-10 VDC
DMS-försörjning utgångsström: Max. 50 mA
DMS-ingångar konfiguration: Spänningsingång/fullbro
DMS-ingångar känslighet: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
DMS-ingångar upplösning 16 bitar
DMS-ingångar noggrannhet: +/- 0.01 % / 10k
Kontrollingångar antal: 3
Control-ingångar format: HTL, PNP (Low 0... 4 V, High 10 30 V)
Kontrollingångar frekvens: Max. 1 kHz
Kontrollingångar svarstid 1 ms
Kontrollingångar belastning: Max. 3mA vid 24VDC
Analog utgång (tillval AO/ar) konfiguration: Ström- eller spänningsutgång
Analog utgång (tillval AO/ar) spänningsutgång: -10... 10 till +10 V (max. 2 mA)
Analog utgång (alternativ AO/ar) strömutgång: 0/4 ... 20 mA (belastning max. 270 ohm)
Analog utgång (alternativ AO/ar) upplösning / noggrannhet 16 bitar / ± 0,1 %
Analog utgång (tillval AO/ar) reaktionstid: Beroende på OSR-värde och filter
Kontrollutgångar (alternativ AO/ar/CO/CR) antal: 4
Kontrollutgångar (alternativ AO/ar/CO/CR) format: 5 30 V (beroende på spänning på Com+), PNP
Kontrollutgångar (tillval AO/ar/CO/CR) utgångsström max. 60 mA
Kontrollutgångar (alternativ AO/ar/CO/CR) responstid < : 1 ms
Reläutgångar (tillval RL) antal: 2
Relä-utgångar (tillval RL) konfiguration: Växlare (potentialfri)
Relä-utgångar (tillval RL) AC-brytförmåga: Max. 250 VAC/3 A/750 VA
Relä-utgångar (tillval RL) DC-brytförmåga: Max. 150 VDC / 2 A / 50 W.
Relä-utgångar (tillval RL) responstid: < 20 ms
Seriellt gränssnitt format (alternativ A0/CO): RS232
Seriellt gränssnitt format (alternativ ar/CR) 2-ledare RS485
Seriellt gränssnitt Baudhastighet: 9600, 19200 eller 38400 baud
Seriellt gränssnittsprotokoll: LECOM, MODBUS
Display typ: Grafik-LCD med bakgrundsbelysning
Visningsområde: 8 dekader plus tecken (-9999999999... 99999999)
Display, sifferhöjd (Single + Dual) 13 mm
Stor display, sifferhöjd 26 mm
Visning färg: Röd/grön/gul (omkopplingsbar)
Manövrering: Pekskärm (resistiv)
Hölje, material: ABS, UL 94 V-0
Hölje, montering: Panelmontage
Hölje, mått (B x H x D): 96 x 48 x 116 mm
Hölje urtag (B x H) 91 x 43 mm
Hölje kapslingsklass: IP65 framifrån, IP20 bakifrån
Hölje, vikt: Ca 200 g.
Temperaturintervall (drift): -20 °C ... +60 °C (icke-kondenserande)
Omgivningstemperatur förvaring: -25 °C ... +70 °C
Miljöförhållanden höjdnivå: Max. 2000 m ü.NN
Omgivningsförhållanden luftfuktighet: Max. 80 % relativ luftfuktighet upp till 30 °C.
Omgivningsförhållanden, föroreningsgrad: 2

Typ av produkt: Digital display

Mätfunktioner: Temperatur

Typ: 6877.5150

Bild - Displayteknik: Grafisk LCD

: IP20 (baksida)
IP65 (front)

Inbyggnadsbredd: 91 mm

Display (Beräkningar): -99999999
99999999

Inbyggnadshöjd: 43 mm

Mått.: (L x B x H) 116 x 96 x 48 mm

Vikt: 200 g

Driftspänning max.: 30 V/DC

Driftspänning (min.): 18 V/DC

Displaybelysning: RGB

Egenskaper: konfigurerbar färgskärm

Monteringsdjup: 43 mm

Bredd: 96 mm

Höjd: 48 mm

Längd: 116 mm

Rambredd: 91 mm

Gränssnitt: RS485

Gränssnitt: Skruvklämma

Sifferhöjd: 13 mm oder 26 mm

Dokument & nedladdningar

Datablad

Datablad 2899372 Motrona Digital display

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2899372 Motrona Digital display

Beskrivning

Denna innovativa DMS-visare används för inspelning, bearbetning och visning av mätvärden från trådgivare och motorcykelsensorer. Som vanligt erbjuder våra displayer olika visningsalternativ genom vår innovativa, trefärgade touchMATRIX® display. För temperaturmätningar är det också möjligt att ansluta och utvärdera pt100-sensorer och termoelement av typ J och K.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
