Motrona Digital display

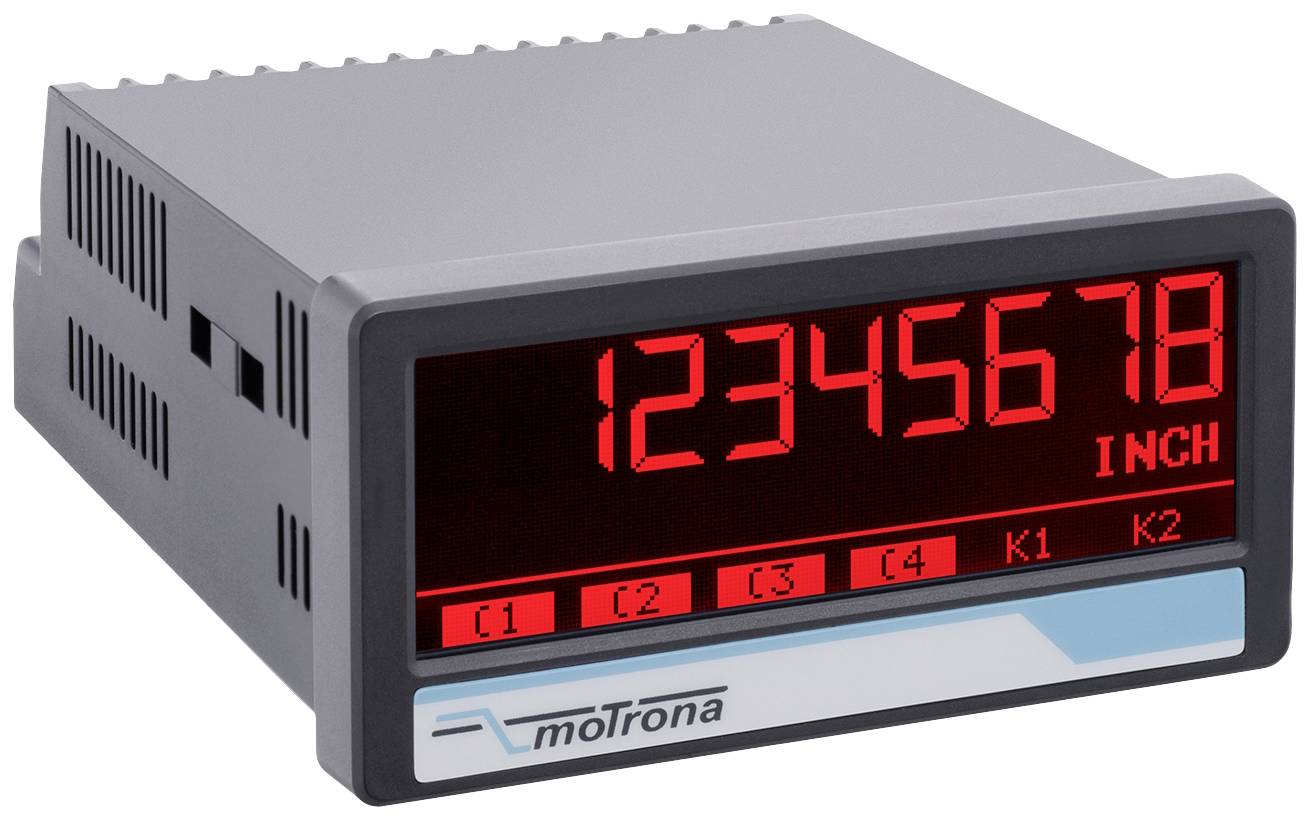

Digital display med röda siffror visar '12345678 INCH'. Enheten har ett grått hölje och framsida med märket 'moTrona'.

Datablad (PDF)

Snabb leverans mån. 5 okt.

2 Styck

Antal

Styck

Toal (4 392,00 kr / stycken)

4 392,00 kr

exkl. moms

Fri frakt

Endast 2 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Mätinstrument

Multi-funktionsvisning med PROFINET-gränssnitt
Driftslägen för visning av två processvärden samt länkar till de två värdena (1+2, 1-2, 1x2, 1:2)
Profinet IO Device Conformance klass B
Dual Port Ethernet med inbyggd
Ljus och kontrastrik display med händelsestyrda färgvarianter
Intuitiv och enkel parametrering med klartext och pekskärm
Normkapsling med 96 x 48 mm och kapslingsklass IP 65
Valfria kopplingsutgångar

Tekniska specifikationer

Anslutningar anslutning: Skruvklämmor, 1,5 mm2 / AWG 16
Spänningsförsörjning DC ingångsspänning 18... 30 V/DC
Spänningsförsörjning DC skyddskrets: Polvändningsskydd
Spänningsförsörjning DC strömförbrukning: Ca 100 mA (obelastad)
Spänningsförsörjning DC säkring: Extern: T 0,5 A.
Hjälpspänningsutgång vid DC-försörjning: 24 VDC (ca1 V mindre än ingångsspänning), max 250 mA eller 5 VDC (± 15 %), max. 250 mA
Hjälpspänningsutgång vid AC-försörjning: 24 VDC (± 15 %) (max. 150 mA till 45 °C / 80 mA vid 45 °C) eller 5 VDC (± 15 %), max. 250 mA
Profinet-gränssnitt anslutning: 2 Ethernet-portar RJ45 med inbyggd switch och galvanisk separering
Profinet gränssnitt dataöverföringshastighet 100 Mbit/s full duplex
Profinet-gränssnitt kommunikation: Profinet IO Device, Profinet RT med cyklisk och cyklisk dataöverföring
Profinet-gränssnitt conformance klass: B
Profinet-gränssnitt Netload-Class: III.
Kontrollingångar antal: 3
Control-ingångar format: HTL, PNP (Low 0... 3 V, High 9 30 V)
Kontrollingångar frekvens: Max. 10 kHz
Kontrollingångar belastning: Max. 2 mA/Ri > 15 kOhm/470 pF
Display typ: Grafik-LCD med bakgrundsbelysning
Visningsområde: 8 dekader plus tecken (-9999999999... 99999999)
Display, sifferhöjd 13 mm
Visning färg: Röd/grön/gul (omkopplingsbar)
Manövrering: Pekskärm (resistiv)
Hölje, material: ABS, UL 94 V-0
Hölje, montering: Panelmontage
Hölje, mått (B x H x D): 96 x 48 x 116 mm
Hölje urtag (B x H) 91 x 43 mm
Hölje kapslingsklass: IP65 framifrån, IP20 bakifrån
Hölje, vikt: Ca 200 g.
Temperaturintervall (drift): -20°C ... +60°C
Omgivande temperatur förvaring: -25°C... +70 °C

Typ av produkt: Digital display

Typ: 8078.5150

Bild - Displayteknik: Grafisk LCD

: IP20 (baksida)
IP65 (front)

Inbyggnadsbredd: 91 mm

Display (Beräkningar): -99999999
99999999

Inbyggnadshöjd: 43 mm

Mått.: (L x B x H) 116 x 96 x 48 mm

Vikt: 200 g

Driftspänning max.: 30 V/DC

Driftspänning (min.): 18 V/DC

Displaybelysning: RGB

Egenskaper: konfigurerbar färgskärm

Monteringsdjup: 43 mm

Bredd: 96 mm

Höjd: 48 mm

Längd: 116 mm

Rambredd: 96 mm

Ramhöjd: 4.8 cm

Gränssnitt: RJ45

Gränssnitt: Skruvklämma

Sifferhöjd: 13 mm

Dokument & nedladdningar

Datablad

Datablad 2899375 Motrona Digital display

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2899375 Motrona Digital display

Beskrivning

Instrumentet är konstruerat som visarapparat för PROFINET för panelmontage.
Två processdatavärden som överförs från Profinet Controller kan skalas, kopplas ihop och visas.
Tack vare den intuitiva hanteringen, de omfattande funktionerna och alternativen kan den användas överallt.
För att PROFINET-visenheten ska kunna tas i drift och för att denna bruksanvisning ska bli lättförståen krävs grundkunskaper i Profinet IO-funktionen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
