Name: Lastströmbrytare Röd, Gul 6-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD22654VD53
Brand: Siemens
SKU: 1743167
Availability: BackOrder

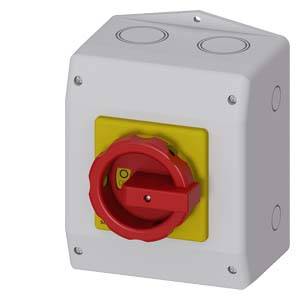

En röd, roterbar nödstoppsknapp på en grå bakgrund. Knappen befinner sig på en gul fyrkant.

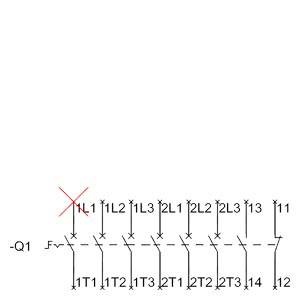

Kopplingsschema för en elektrisk krets med symboliskt representerade reläer och anslutningar. Till vänster: genomstruket symbol '1L1'.

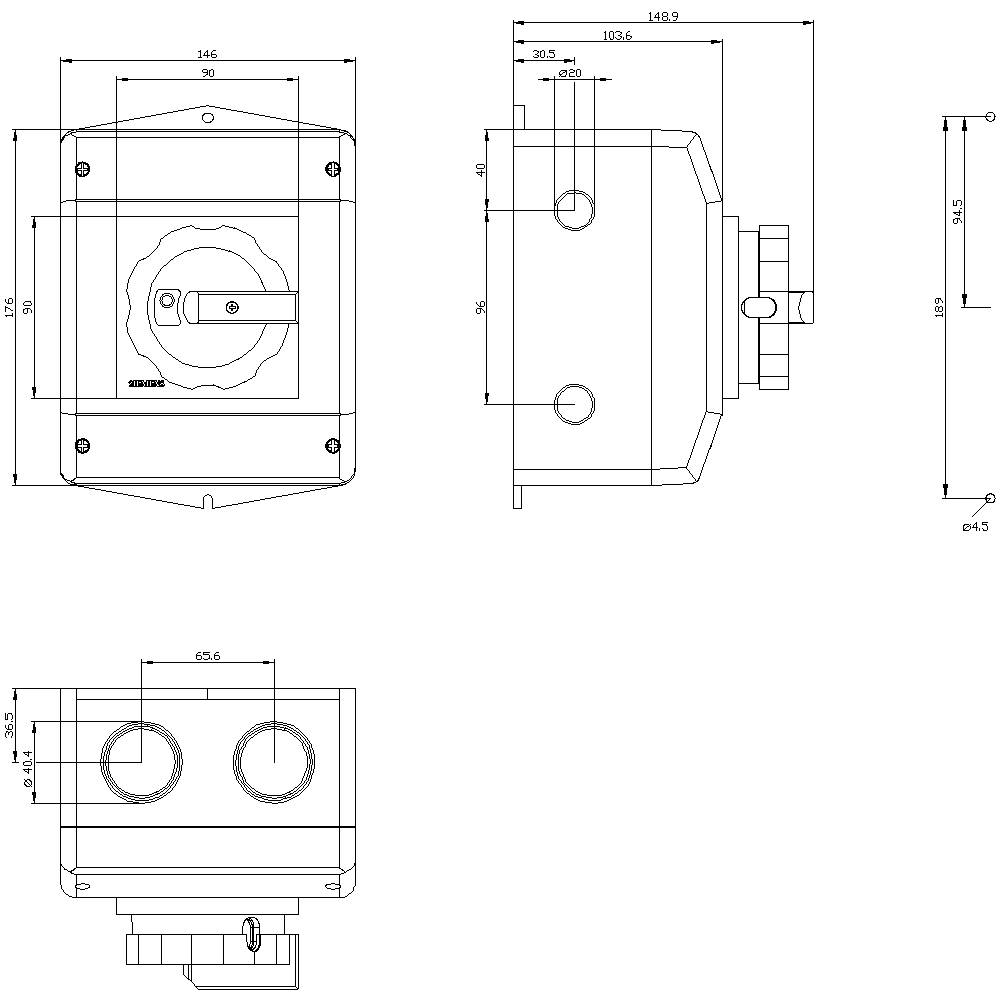

Teknisk ritning av ett rektangulärt hölje med cirkulär öppning. Mått och vyer från fram-, sido- och ovansida angivna.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

32 A

Kontakttyp

1 NO

1 NC

Datablad (PDF)

Leverans tis 20 okt.

Antal

Styck

Toal (1 512,00 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 6 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Färg på manöverelementet: Röd
Storlek på lastfrånskiljare 2:a
Effektförlust: 10.8 W

Typ av produkt: Lastströmbrytare

Kontakttyp: 1 NO
1 NC

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tillverkarfärg: Röd
Gul

Tvärsnitt: 16 mm²

Antal poler: 6

Mått.: (B x H x D) 146 x 188 x 149 mm

Nominell ström: 32 A

Nominell ström - avrundad: 32 A

Utförande: Nödstopp-brytare

Bredd: 146 mm

Höjd: 188 mm

Djup: 149 mm

: 10 kW

: 1

: 1

: 32 A

: 6

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Tvärsnitt

Antal poler

Nominell spänning

3-polig 35 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnr.:1744180

Leverans tis 20 okt.

Conrad Electronic

63 A

35 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 312,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 1 NO, 1 NC 690 V/AC Siemens 3LD30101TK05

Artikelnr.:1744386

Leverans tis 20 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnr.:1744384

Leverans tis 20 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

327,20 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans tis 27 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans tis 20 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Ledar-typ = L Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans tis 27 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnr.:1748476

Leverans tis 20 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,20 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans tis 27 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans tis 20 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Lastströmbrytare 3-polig 16 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD34101TK05

Artikelnr.:1741792

Leverans tis 27 okt.

Conrad Electronic

63 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1743167 Lastströmbrytare Röd, Gul 6-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD22654VD53

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1743167 Lastströmbrytare Röd, Gul 6-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Siemens 3LD22654VD53

Beskrivning

SENTRON, lastfrånskiljare 3LD, nödstoppbrytare, 6-polig, IU: 32 A, drifteffekt / vid AC-23 A vid 400V: 11,5 kW, isolering inkapsling för metriska skruvförband, 1Ö, 1S, roterande enhet, röd/gul huvud- och NÖDSTOPP-brytare SENTRON 3LD2 för säker avstängning av laster inom många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i maskin- och bearbetningsmaskiner, i kemisk eller i livsmedels- och dryckesindustrin.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
