Name: Lastströmbrytare Röd, Gul 4-polig 6 mm² 16 A 690 V/AC Siemens 3LD20541TL53
Brand: Siemens
SKU: 1742943
Availability: BackOrder

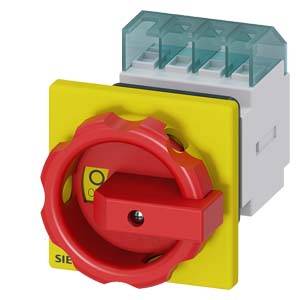

En röd huvudbrytare på gul bakgrund, lämplig för elektriska apparater. Handtaget och anslutningsklämmorna visas.

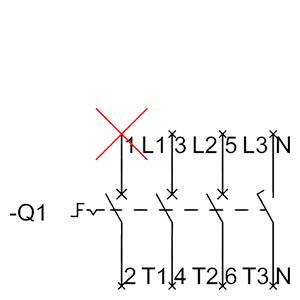

Principschema för en trefasig skyddsbrytare -Q1, med märkt rörkors över fas L1. Anslutningar: L1, L2, L3 och N.

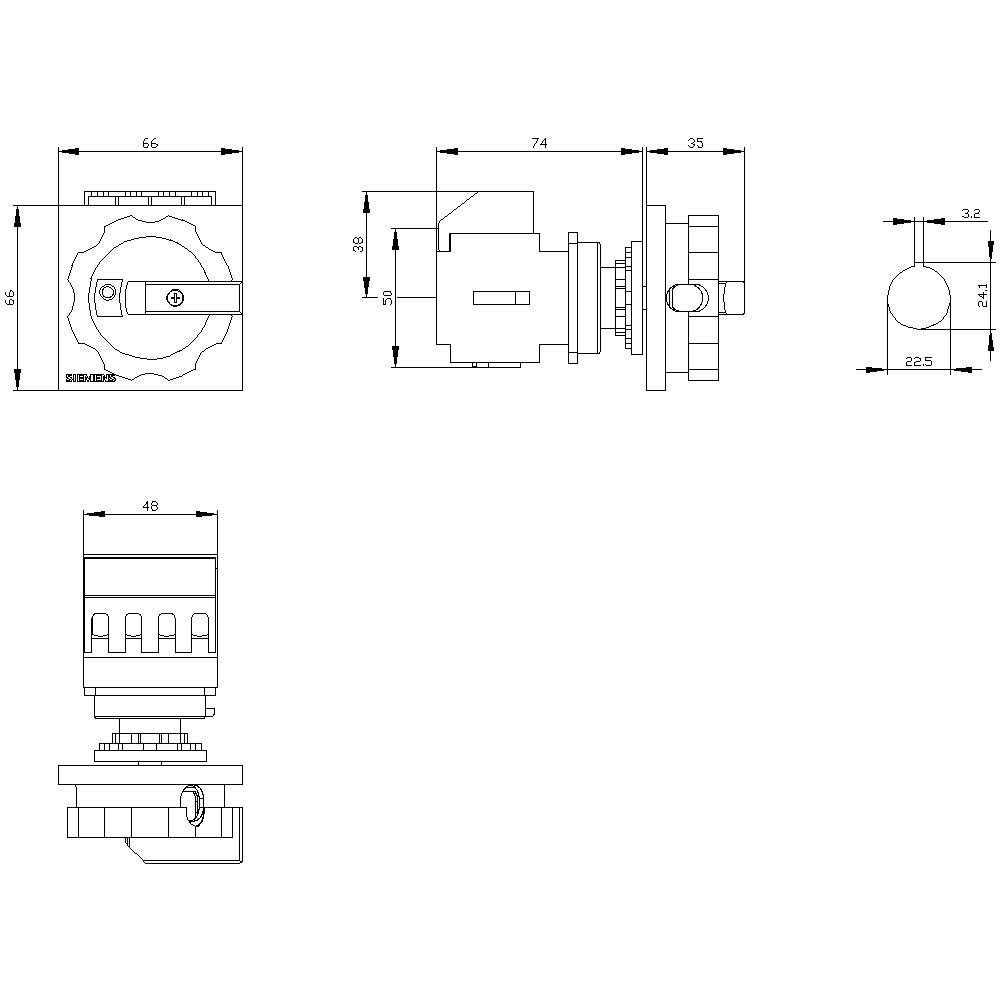

Teknisk ritning av en ventil med sido- och ovanifrånvy. Mått anges i millimeter. Huvuddetaljer 66 x 74 x 48 mm.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

16 A

Driftspänning (specifikationer)

690 V/AC

Datablad (PDF)

Leverans tis 20 okt.

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 6 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Färg på manöverelementet: Röd
Storlek på lastfrånskiljare: 1
Effektförlust: 2 W

Typ av produkt: Lastströmbrytare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tillverkarfärg: Röd
Gul

Tvärsnitt: 6 mm²

Antal poler: 4

Mått.: (Ø x H) 22.5 mm x 84 mm

Nominell ström: 16 A

Nominell ström - avrundad: 16 A

Utförande: Nödstopp-brytare

Bredd: 67 mm

Höjd: 84 mm

Djup: 116.5 mm

Diameter: 22.5 mm

: 6 kW

: 0

: 0

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Tvärsnitt

Antal poler

Nominell spänning

3-polig 35 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnr.:1744180

Leverans tis 20 okt.

Conrad Electronic

63 A

35 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 312,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 1 NO, 1 NC 690 V/AC Siemens 3LD30101TK05

Artikelnr.:1744386

Leverans tis 20 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnr.:1744384

Leverans tis 20 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

327,20 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans tis 27 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans tis 20 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Ledar-typ = L Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans tis 27 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnr.:1748476

Leverans tis 20 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,20 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans tis 27 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans tis 20 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Lastströmbrytare 3-polig 16 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD34101TK05

Artikelnr.:1741792

Leverans tis 27 okt.

Conrad Electronic

63 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1742943 Lastströmbrytare Röd, Gul 4-polig 6 mm² 16 A 690 V/AC Siemens 3LD20541TL53

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1742943 Lastströmbrytare Röd, Gul 4-polig 6 mm² 16 A 690 V/AC Siemens 3LD20541TL53

Beskrivning

SENTRON, lastfrånskiljare 3LD, nödstoppbrytare, 4-polig, IU: 16 A, drifteffekt / vid AC-23 A vid 400V: 7,5 kW, frontmonterad, vriddrivning, röd/gul, mittfäste 22,5 mm av handtaget huvud- och nödomkopplare SENTRON 3LD2 för säker avstängning av laster inom många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i maskin- och bearbetningsmaskiner, i kemisk eller i livsmedels- och dryckesindustrin.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
