Name: Lastströmbrytare Isolering Röd, Gul 6-polig 35 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD25664VD53
Brand: Siemens
SKU: 1744185
Availability: BackOrder

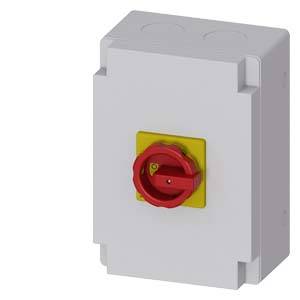

En rektangulär vit låda med en röd vridströmbrytare på gul bakgrund, sannolikt en elektrisk huvudströmbrytare.

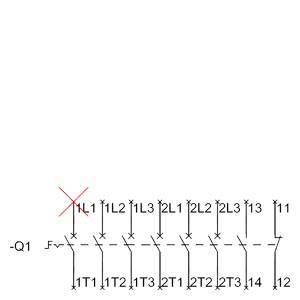

'Q1' visar ett kopplingsschema med olika switchar, numrerade från 1L1 till 2T3, med ett rött X över 1L1, vilket indikerar ett avbrott.

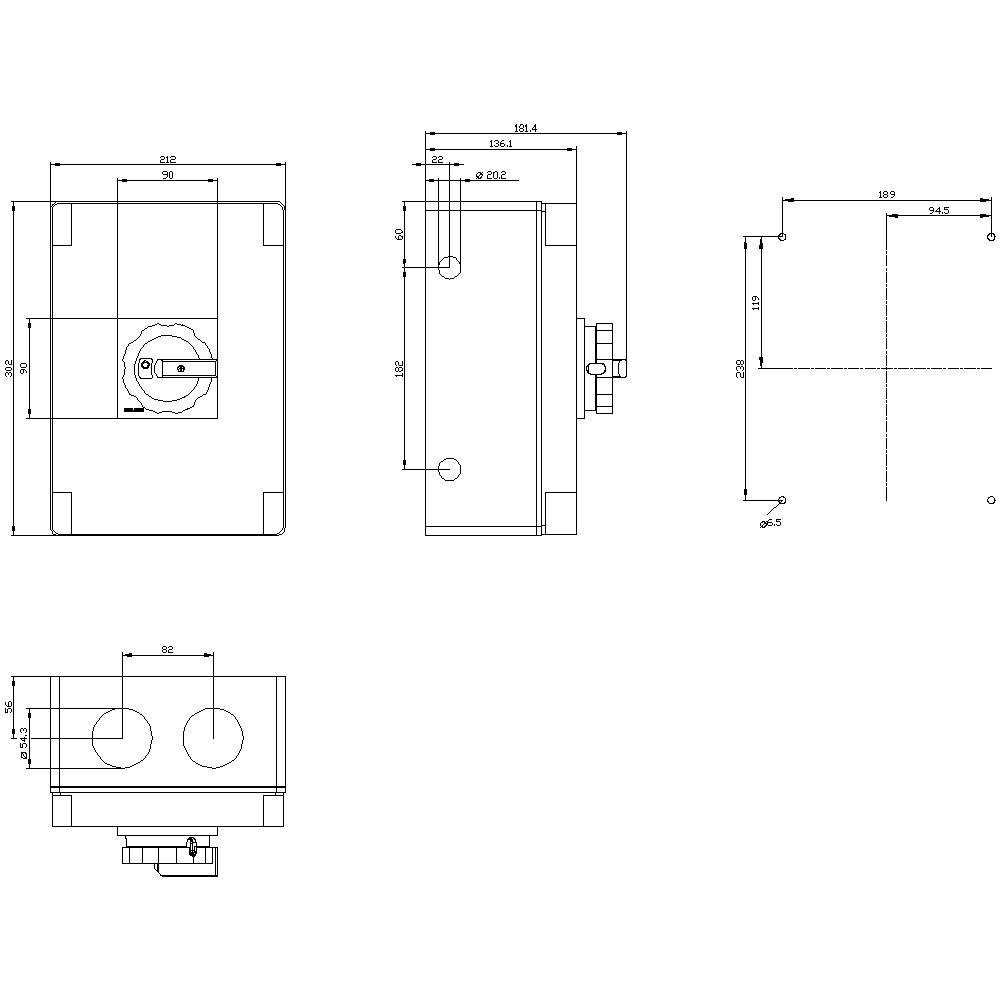

Teknisk ritning av en rektangulär enhet med dimensioner och vyer från olika sidor. Visar positioner för borrade hål.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

63 A

Kontakttyp

1 NO

1 NC

Datablad (PDF)

Leverans tis 20 okt.

Antal

Styck

Toal (2 552,00 kr / stycken)

2 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP65
Isolationsspänning: 690 V
Driftsfrekvens 50/60 Hz
Omgivningstemperatur -25 - +55 °C
Stötspänningsmotståndskraft: 6 kV
Mekanisk livslängd 100000
Elektrisk livslängd 6000
Färg på manöverelementet: Röd
Storlek på lastfrånskiljare: 3
Effektförlust: 27 W

Typ av produkt: Lastströmbrytare

Kontakttyp: 1 NO
1 NC

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Tillverkarfärg: Röd
Gul

Tvärsnitt: 35 mm²

Antal poler: 6

Mått.: (B x H x D) 212 x 302 x 181 mm

Nominell ström: 63 A

Nominell ström - avrundad: 63 A

Utförande: Nödstopp-brytare

LED-färg: Röd

Material: Isolering

Bredd: 212 mm

Höjd: 302 mm

Djup: 181 mm

: 19 kW

: 1

: 1

: 63 A

: 6

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 22 kW

: 1.26 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: FALSE

: 43

: Other

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Tvärsnitt

Antal poler

Nominell spänning

3-polig 35 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnr.:1744180

Leverans tis 20 okt.

Conrad Electronic

63 A

35 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 312,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 1 NO, 1 NC 690 V/AC Siemens 3LD30101TK05

Artikelnr.:1744386

Leverans tis 20 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnr.:1744384

Leverans tis 20 okt.

Conrad Electronic

16 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

327,20 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 1 NO, 1 NC 690 V/AC Siemens 3LD31101TK05

Artikelnr.:1703073

Leverans tis 27 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnr.:1699137

Leverans tis 20 okt.

Conrad Electronic

25 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 1 NO, 1 NC 690 V/AC Ledar-typ = L Siemens 3LD32101TK05

Artikelnr.:1741547

Leverans tis 27 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

552,00 kr^*

Lastströmbrytare 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnr.:1748476

Leverans tis 20 okt.

Conrad Electronic

32 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

399,20 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 1 NO, 1 NC 690 V/AC Siemens 3LD33101TK05

Artikelnr.:1741759

Leverans tis 27 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Lastströmbrytare 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnr.:1741757

Leverans tis 20 okt.

Conrad Electronic

40 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Lastströmbrytare 3-polig 16 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD34101TK05

Artikelnr.:1741792

Leverans tis 27 okt.

Conrad Electronic

63 A

16 mm²

690 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1744185 Lastströmbrytare Isolering Röd, Gul 6-polig 35 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD25664VD53

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1744185 Lastströmbrytare Isolering Röd, Gul 6-polig 35 mm² 63 A 1 NO, 1 NC 690 V/AC Siemens 3LD25664VD53

Beskrivning

SENTRON, lastfrånskiljare 3LD, nödstoppbrytare, 6-polig, IU: 63 A, drifteffekt / vid AC-23 A vid 400V: 22 kW, isolerings- kapselning för metriska skruvförband, 1Ö, 1S, roterande enhet, röd/gul huvud- och NÖDSTOPP-brytare SENTRON 3LD2 för säker avstängning av laster i många områden, t.ex. för trefasmotorer, klimat- och ventilationsanläggningar, i maskin- och bearbetningsmaskiner, i kemisk eller i livsmedel- och dryckindustri.
Modulär konstruktion, snabb enkel montering av hjälpbrytare, N-PE-klämma eller 4. Pol. Optimal nätfrånskiljning från 16 A till 250 A genom vriddrivenhetens stängbarhet. Kapslingsklass upp till IP 65 med kapslat hölje för användning utomhus. Mångsidig och kan användas över hela världen tack vare internationella IEC-, UL-, CCC- och varvs-godkännanden.
Huvud- och NÖDSTOPP-brytare 3LD finns i många varianter för frontmontering, monteringsplatta, din-skena eller din-skena, antingen med direkt- eller dörrkopplingsdrift. För 3LD2 finns även varianter för likströmstillämpningar tillgängliga.
Huvud- och nödströmbrytare 3LD - konsekvent säkerhet för användare och system.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
