Name: Lastströmbrytare 4-polig 1250 A 8 NO, 8 öppnare 690 V/AC Siemens 3KD52420RE100
Brand: Siemens
SKU: 1742337
Availability: BackOrder

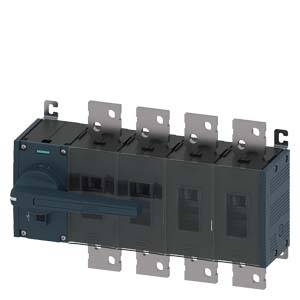

En mörkgrå elektrisk kopplingsanordning med flera anslutningar och en spak på vänster sida, använd för strömfördelning.

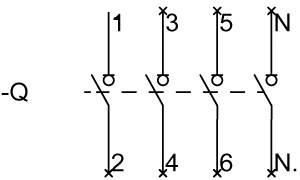

Principschema för en elektrisk krets med numrerade anslutningar: 1, 3, 5, N överst och 2, 4, 6 nedtill. Etikett 'Q' till vänster.

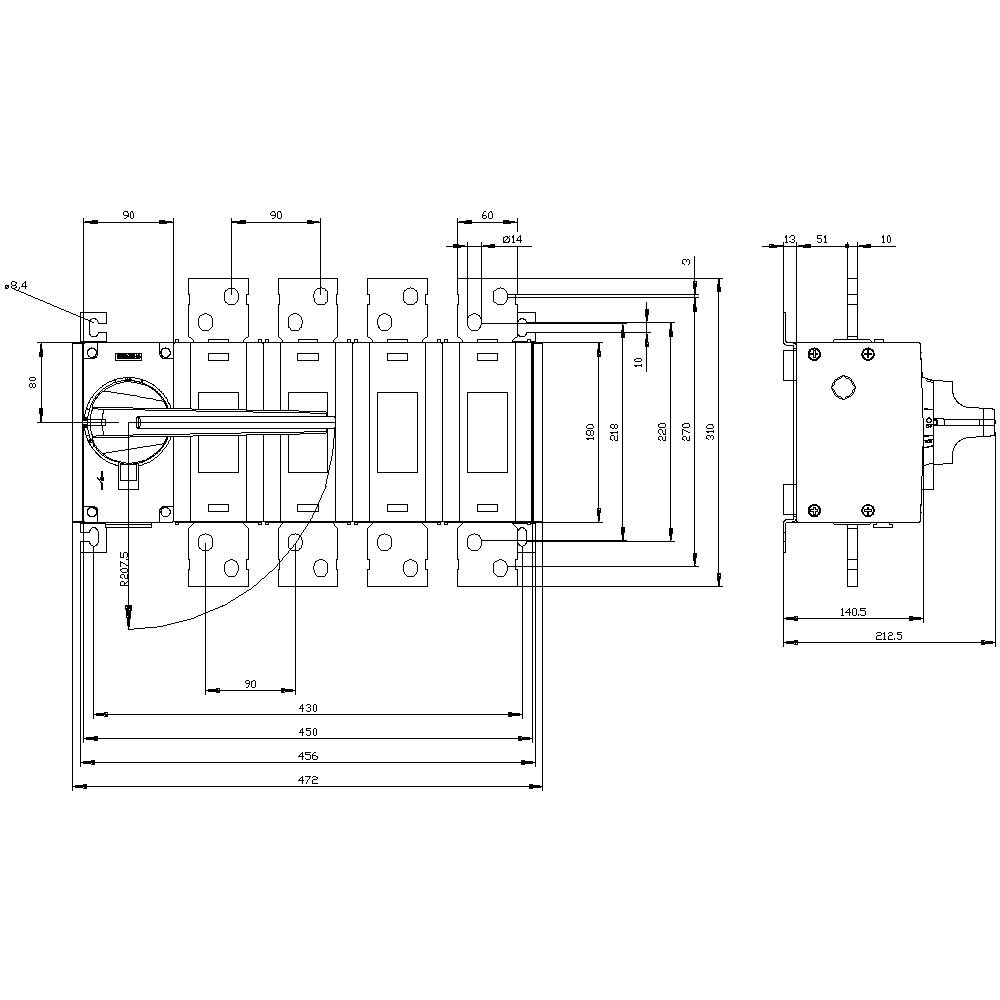

Teknisk ritning av en elektrisk strömbrytare med detaljerade mått, vyer framifrån och från sidan.

1/3

Liknande avbildning

Typ av produkt

Lastströmbrytare

Nominell spänning

690 V/AC

Antal poler

Nominell ström - avrundad

1250 A

Kontakttyp

8 NO

8 öppnare

Datablad (PDF)

Leverans tis 3 nov.

Antal

Styck

Toal (29 112,00 kr / stycken)

29 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Isolationsspänning: 1000 V
Omgivningstemperatur -25 - +70 °C
Stötspänningsmotståndskraft: 12 kV
Mekanisk livslängd 6000
Elektrisk livslängd 500
Färg på manöverelementet: Grå
Effektförlust: 128 W
Utförande av den elektriska anslutningen: Flatanslutning
Storlek på lastfrånskiljare: 5
Montering: Skruvfastsättning

Typ av produkt: Lastströmbrytare

Kontakttyp: 8 NO
8 öppnare

Driftspänning (specifikationer): 690 V/AC

Nominell spänning: 690 V/AC

Antal poler: 4

Mått.: (B x H x D) 472 x 310 x 212.5 mm

Nominell ström: 1250 A

Nominell ström - avrundad: 1250 A

Utförande: strömbrytare

Bredd: 472 mm

Höjd: 310 mm

Djup: 212.5 mm

: 8

: 8

: 1250 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 710 kW

: 55 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 1250 A

: 400 kW

: FALSE

: 1250

: Other

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Typ av produkt

Kontakttyp

Hjälpbrytare 5 A 1 switch Siemens 3KD91031

Artikelnr.:1704708

Leverans tis 20 okt.

Conrad Electronic

5 A

Hjälpbrytare

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE100

Artikelnr.:1735767

Leverans tis 3 nov.

Conrad Electronic

100 A

Lastströmbrytare

3 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 352,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30340NE400

Artikelnr.:1735768

Leverans tis 3 nov.

Conrad Electronic

100 A

Lastströmbrytare

3 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 352,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE100

Artikelnr.:1735769

Leverans tors 22 okt.

Conrad Electronic

100 A

Lastströmbrytare

3 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Lastströmbrytare 3-polig 100 A 3 switch 690 V/AC Siemens 3KD30342NE400

Artikelnr.:1751265

Leverans tors 22 okt.

Conrad Electronic

100 A

Lastströmbrytare

3 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE100

Artikelnr.:1748631

Leverans tis 20 okt.

Conrad Electronic

100 A

Lastströmbrytare

4 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30300NE200

Artikelnr.:1735763

Leverans tors 22 okt.

Conrad Electronic

100 A

Lastströmbrytare

4 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE100

Artikelnr.:1735764

Leverans tors 22 okt.

Conrad Electronic

100 A

Lastströmbrytare

4 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30302NE200

Artikelnr.:1735765

Leverans tors 22 okt.

Conrad Electronic

100 A

Lastströmbrytare

4 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Lastströmbrytare 3-polig 100 A 4 switch 690 V/AC Siemens 3KD30320NE100

Artikelnr.:1702364

Leverans tors 22 okt.

Conrad Electronic

100 A

Lastströmbrytare

4 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1742337 Lastströmbrytare 4-polig 1250 A 8 NO, 8 öppnare 690 V/AC Siemens 3KD52420RE100

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1742337 Lastströmbrytare 4-polig 1250 A 8 NO, 8 öppnare 690 V/AC Siemens 3KD52420RE100

Beskrivning

Lastfrånskiljare 1250A, Bygggr. 5, 4-polig framhjulsdrift till vänster komplett enhet med direktdrivning grå Flatanslutning lastfrånskiljare 3KD till 1600 A som effektfull?Hocg huvud-, NÖDSTOPP- eller reparationsbrytare. Lastfrånskiljare 3KD upp till 1600 A från Siemens Siemens har självpersonskydd och gänga hög anläggningstillgång inom industri, infrastruktur och böjt?. Som huvud-, NÖDSTOPP- eller reparationsbrytare koppling av lastfrånskiljare 3KD elektrisk utrustning lätta att bära och erbjuder en säkerhetsdelningsfunktion och -sträcka i lågspänningskretsar. 1. Säkert skydd mot elavfall. 2. Robust teknik f. hög anläggningstillgänglighet. 3. Många?kan användas med olika anslutnings- och drivningstyp. 4. Enkel eftervård av extra funktioner genom omfattande tillbehör?r. 5. Snabb montering på din-skena vid montering??en upp till 200 A. 6. Effektiv Engineering tack vare omfattande CAx-data. 7. Enkel dokumentation med handboken-konfiguratorn. 8. Lämplig för vindkraft- och solcellsanläggningar.
