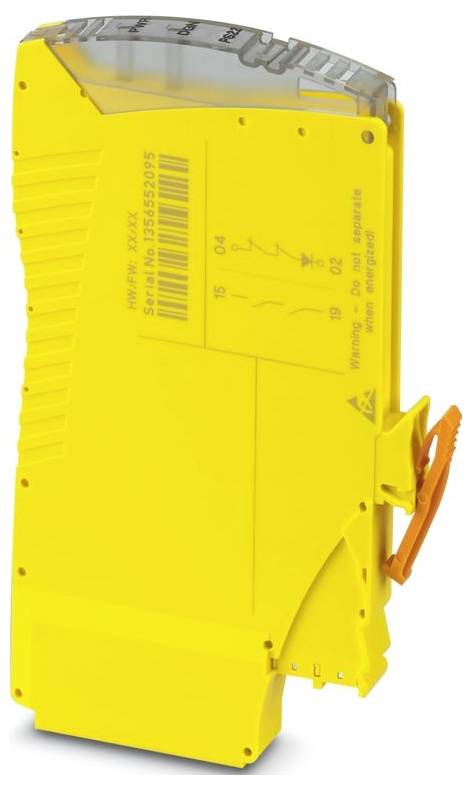

Kopplingsrelä IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 10 x 75 x 112 mm med signalst
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Kopplingsrelä
Anslutningstyp
Sticksockel
Driftspänning
24 V/DC
Typ
IOA-PSR-PS22-1NO-1NC-24DC
Svarstid
150 ms
Datablad (PDF)
Antal
Toal (1 912,00 kr / stycken)
1 912,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: PSRmini
- Anslutningstyp: Kan anslutas till VIP-sockelmodul
- Bredd: 10 mm
- Höjd: 75 mm
- Djup: 112 mm
- Material hölje pa 6.6
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 70 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Monteringssätt: Plug-in montering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, amplitud 0,15 mm, 2g
- Monteringsläge: Vertikalt eller horisontellt
- ATEX ATEX
- IECEx: IECEx
- UL, USA / Kanada: UL, USA / Kanada
- Maximal effektförlust vid nominellt villkor: 1,86 W (vid UB = 30 V DC, UBD = 30 V DC, IL = 9 A²)
- CE: CE
- Certifikat: E360692
- Anslutningsteknik: Anslutningsteknik
- Obs! För användning: Endast för industriell användning
- Ledaranslutning: Ledaranslutning
- Brytfrekvens 0,1 Hz
- Monteringsanvisning: Se nedstämpling-kurva
- Operativ höjd: ≤ 2000 m (över NN)
- Max. tillåten Luftfuktighet (drift): 75 % (i genomsnitt, 85 % ibland, ingen kondensbildning)
- Chock: 15g (vid permanent belastning till följd av stötar är kontaktreaktioner möjliga)
- Skyddskrets: Överspänningsskydd | 35 V-suppressordiod (stift 05/06)33 V- suppressordiod (stift 04/03)35 V-suppressordiod (stift 02/03);polvändningsskydd för märkströmkretsspänning och diagnosspänning
- Statusindikering 2 x lysdiod Bi-Colour (grön, röd)
- Brytspänning: Min. 19,2 V DC; max. 30 V DC
- Användning: Säker avstängning;High Demand;Low Demand;ex
- Strömförsörjning: Försörjning
- Färg (hölje): Gul (RAL 1018)
- Inkopplingsström: Min. 1 mA;max. 100 mA
- Beskrivning av utgången: Säkerhetsorienterade öppningskontakter
- Kontaktutförande: 1 återkopplingskrets
- Gränsström kontinuerligt 100 mA
- Isolationsmärkspänning: 250 V AC
- MÄRKSTRÖMKRETSSPÄNNING US: 24 V DC -20 % / +25 %
- Märkströmmatningsström IS: typ. 25 mA
- Säkerhetsdata: Säkerhetsdata
- Livslängd mekanisk: 10 106 omslagscykler
- Frisättningstid typisk: 30 ms (vid aktivering via stift 05/06)
- Kontaktmaterial: AgCuNi + Au
- BRYTFÖRMÅGA 3 A (24 V (DC13);3 A (230 V (AC15))
- Utgångsskydd: 150 mA flink
- CSA, USA/Canada: CSA, USA/Kanada
- Relätyp: Elektromekaniskt relä med tvångsstyrda kontakter enligt IEC/en 61810-3
- Tider: Tider
- Typ. Skörningstid för US: 150 ms (vid aktivering via stift 05/06)
- Återställningstid: 500 ms
- Nominell drift 100 % ED.
- Märkstötspänning / isolering: Basisolering 4 kV mellan alla strömbanor och höljen;säker separering, förstärkt isolering 6 kV från styrströmkretsen (05/06) och diagnoskrets (03/04/02) till strömbana för frisättning (15/19)
- Filtertid: Max. 3 ms (vid stiften 05/06 vid spänningsinbrott i US);max. 3 ms (till stift 05/06 | Low-testpulsbredd);≥ 50 ms (till stift 05/06 | Low-testpulstakt);max. 17 ms (till stift 05/06 | High-testpulsbredd);≥ 600 ms (till stift 05/06 | High-testpulsbredd)
- Antal utgångar: 1 (utan fördröjning)
- Brytförmåga: Min. 20 mW
- Kvadrat Summaström, observera nedstämpling) 9 A2
- Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
- Performance Level (PL) e (3 A DC13 | 3 A AC15 | 8760 omslagscykler/år)
- Säkerhetsintegritetsnivå (SIL): 3
- Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
- Kapslingsklass monteringsplats: Minimal: IP54
- Max. tillåten Luftfuktighet (förvaring/transport): 75 % (i medel, 85 % ibland, ingen kondensbildning)
- anslutningsbar: ja
- Aktivering: 1- och 2-kanalers
- Effektförbrukning till US: typ. 0,77 W.
- Diagnosspänning UD: 24 V DC -20 % / +25 % (på stift 04)
- Ingångsström till UD: 7 mA (på stift 04/03 vid UD | + 100 mA beroende på belastning på PIN 02)
- Startström vid UD: Typ. 200 mA (Δt < 1 ms | på stift 04/03 för UD)
- Relä: Frisignalströmbana: Relä: Frisignalströmbana
- Relä: Återkopplingskrets: Relä: Återkopplingskrets
- Kategori stopp: 0
- Säkerhetsdata: EN 50156-2: Säkerhetsdata: EN 50156-2
- Säkerhetsdata: IEC 61508 - High-Demand: Säkerhetsdata: IEC 61508 - High-Demand
- Säkerhetsteknisk data: IEC 61508 - Low-Demand: Säkerhetsteknisk data: IEC 61508 - Low-Demand
- Typ av produkt
Kopplingsrelä
- Typ
IOA-PSR-PS22-1NO-1NC-24DC
- Anslutningstyp
Sticksockel
- Driftspänning
24 V/DC
- Svarstid
150 ms
- Växelspänning (max.)
230 V DC/AC
30 V/DC
- Prestandanivå
PL e
- Säkerhetsintegritetsnivå
SIL 3
- Standard (sensor)
CE
- Egenskaper
med signalströmbana
IP20
- Driftstemperatur (Min)
-40 °C
- Driftstemperatur (max.)
70 °C
- Djup
112 mm
- Bredd
10 mm
- Höjd
75 mm
- Mått.
(B x H x D) 10 x 75 x 112 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579333 Kopplingsrelä IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 10 x 75 x 112 mm med signalst
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579333 Kopplingsrelä IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Driftspänning: 24 V/DC (B x H x D) 10 x 75 x 112 mm med signalst
Beskrivning
Anslutningsbar SIL-kopplingsrelä som in-/utmatningstillbehör för VIP-sockelmodul, SIL 3 High och Low-Demand-applikationer, Safe-State-off, kopplar digitala utgångssignaler till kringutrustning, en frisättning strömbana, en återkopplingskrets, testpulsfilter
