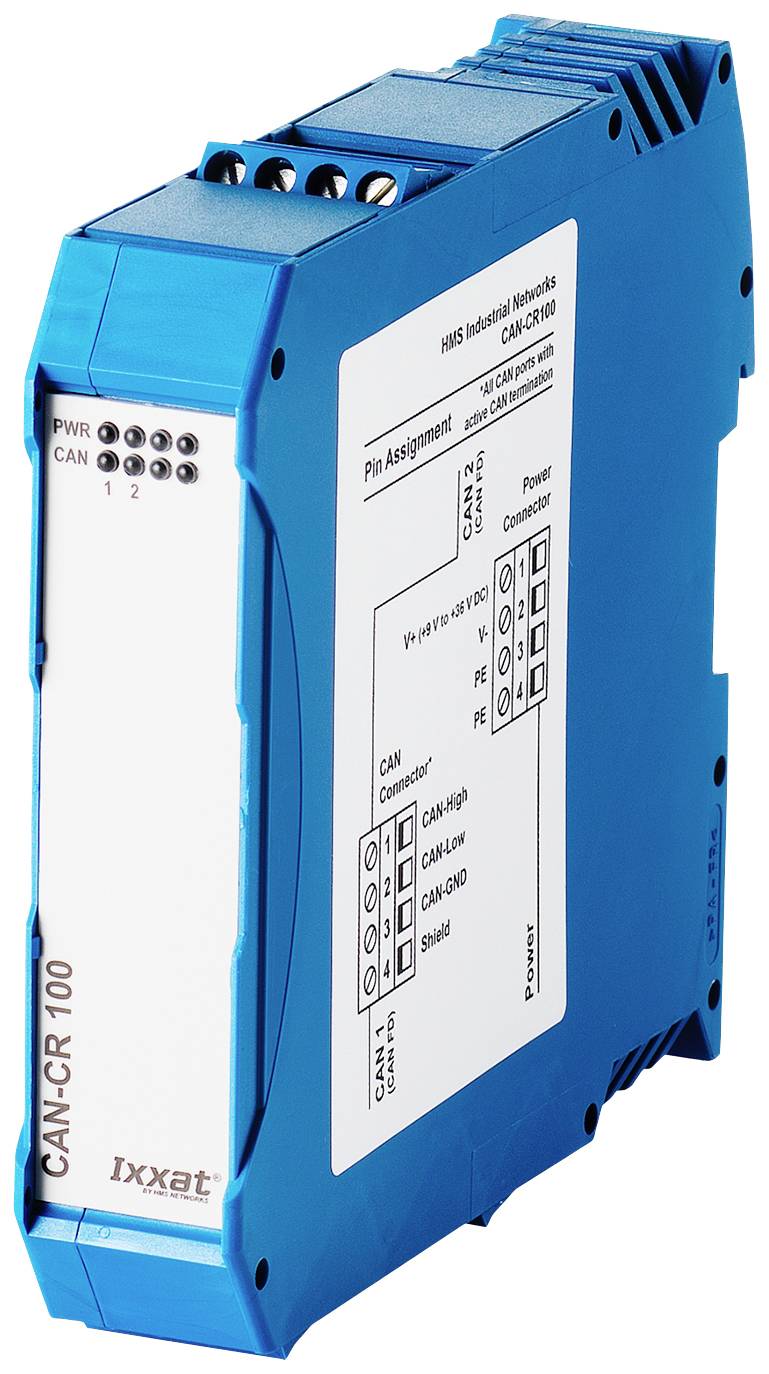

Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD Repeater CAN Bus 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
2 Styck
Antal
Toal (3 832,00 kr / stycken)
3 832,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Höjdpunkter & detaljer
Gränssnittsmodul
- CAN- och CAN FD-gränssnitt i en enhet
- Kostnadsbesparing genom enkel kabeldragning
- Nästan ingen påverkan på realtidsbeteendet
- Större flexibilitet för utformning av CAN-nätverk och ökad systemtillförlitlighet
- Skiljer ett defekt segment så att resten av nätverket kan fungera
Tekniska specifikationer
- CAN-bussgränssnitt: ISO 11898-2 med CAN-drossel. Två skruvförbindelser.
- CAN-bithastigheter: Upp till 1 Mbit/s.
- CAN-FD-busgränssnitt: ISO CAN-FD och nonISO CAN-FD
- CAN-FD-bithastigheter: Arbitragehastighet upp till 1000 kbit/s, datahastighet upp till 8000 kbit/s. Datahastigheterna kontrolleras genom tester. Användardefinierade bithastigheter är möjligt.
- Flödesfördröjning: Typ. 175 ns (motsvarar ~35 m kabellängd)
- Galvanisk isolering 1 kV DC/1 sek, 500 V AC / 1 min. CAN 1, CAN 2 och spänningsförsörjningen är galvaniskt separerade från varandra.
- Hölje: Plast-din-skenehölje
- Typ av produkt
CAN/CAN-FD Repeater
- Gränssnitt
CAN Bus
- Typ
CAN-CR100
- Max. drifttemperatur
+70 °C
- Min. drifttemperatur
-20 °C
- Driftspänning (specifikationer)
9–36 V/DC
- Drifttemperatur
-20 till +70 °C
- Mått.
(B x H) 113 mm x 99 mm
- Max. strömförbrukning
100 mA
- Höjd
99 mm
- Bredd
113 mm
- Tillverkarnr.
1.01.0210.20000
- Strömförbrukning
70 mA
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 2497725 Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD Repeater CAN Bus 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2497725 Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD Repeater CAN Bus 1 st
Beskrivning
CAN-/CAN-FD-repeater med skruvkontakt (med inbyggt bussutjämningsmotstånd)
CAN-repeatern CAN-CR100 med inbyggda busshållmotstånd och två CAN/CAN-FD-gränssnitt kan användas för att förbättra CAN-bussens lastkapacitet med nod, för fysisk koppling av CAN/CAN FD-bussystem eller för att infoga en galvanisk separering.
CAN-repeatern skapar den flexibilitet som krävs för att optimera CAN/CAN FD-nätverkens struktur och för att befria CAN-nätverk från begränsningar till busstruktur. Inbyggt busshållmotstånd förhindrar reflexer vid ledändarna och ger optimal kommunikation.
Som fördelaktig egenskap skiljer CAN-repeatern från resten av nätverket, så att det återstående nätverket kan fungera. Efter avstörning kopplas segmentet automatiskt till nätverket igen.
Den galvaniska separationen är gjord både för CAN/CAN-FD-segment och för matningsspänningen och ökar tillförlitligt enhetens skydd mot skador på elektroniken genom spänningstoppar.
CAN-CR100 finns som variant med och utan inbyggt busshållmotstånd.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
CAN-repeatern CAN-CR100 med inbyggda busshållmotstånd och två CAN/CAN-FD-gränssnitt kan användas för att förbättra CAN-bussens lastkapacitet med nod, för fysisk koppling av CAN/CAN FD-bussystem eller för att infoga en galvanisk separering.
CAN-repeatern skapar den flexibilitet som krävs för att optimera CAN/CAN FD-nätverkens struktur och för att befria CAN-nätverk från begränsningar till busstruktur. Inbyggt busshållmotstånd förhindrar reflexer vid ledändarna och ger optimal kommunikation.
Som fördelaktig egenskap skiljer CAN-repeatern från resten av nätverket, så att det återstående nätverket kan fungera. Efter avstörning kopplas segmentet automatiskt till nätverket igen.
Den galvaniska separationen är gjord både för CAN/CAN-FD-segment och för matningsspänningen och ökar tillförlitligt enhetens skydd mot skador på elektroniken genom spänningstoppar.
CAN-CR100 finns som variant med och utan inbyggt busshållmotstånd.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Ingår i leveransen
- CAN-CR100
- Handbok
