Liknande avbildning

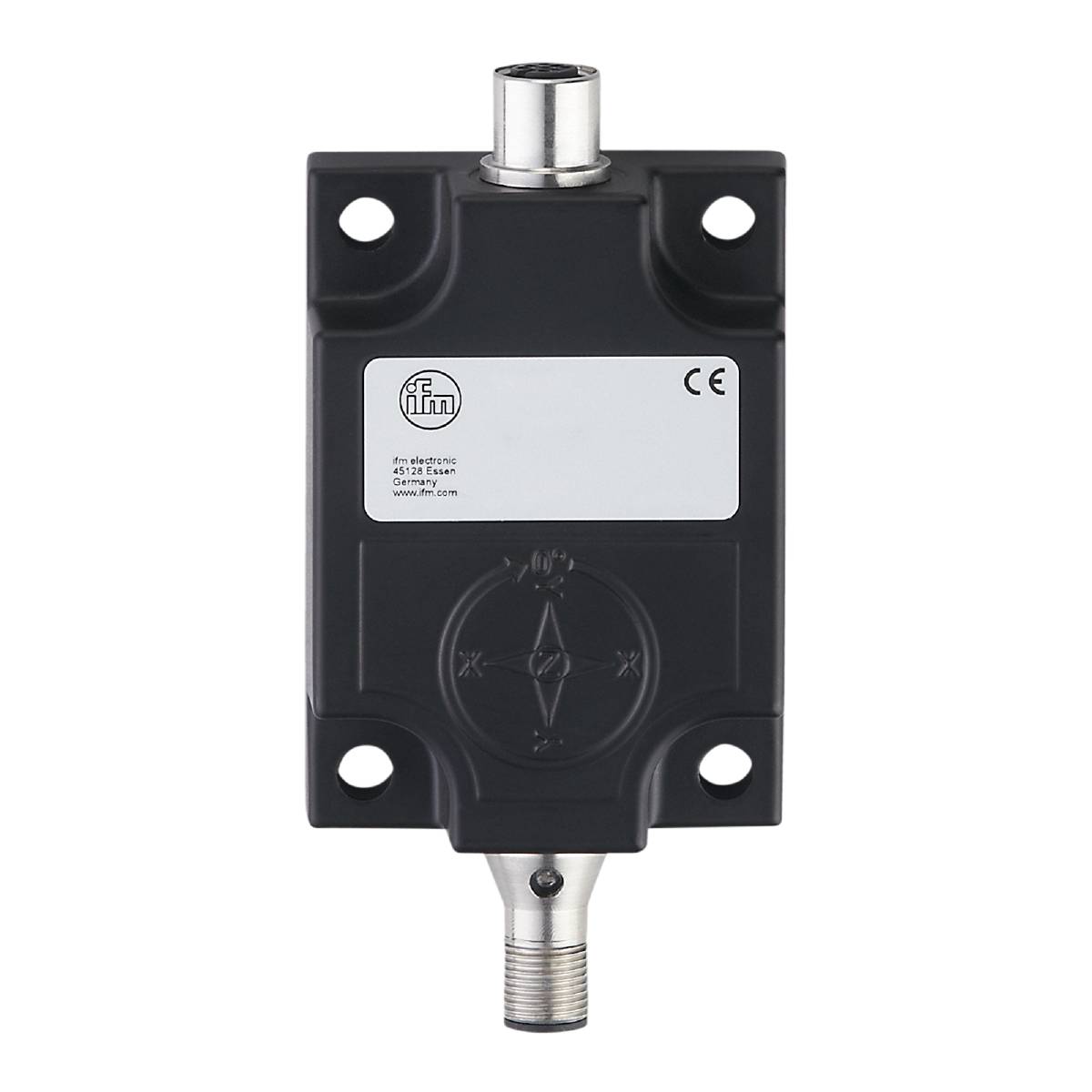

ifm Electronic Inklinometer-sensor JD1121 JD1121 Mätområde: 0 - 360 ° CAN M12
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Inklinometer-sensor
Driftspänning max.
30 V/DC
Mätområde (max.)
360 °
Anslutningstyp
M12
Typ
JD1121
Datablad (PDF)
Antal
Toal (11 432,00 kr / stycken)
11 432,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm JD1121 lutningssensor
- Fusion av accelerationssensor och gyroskop (IMU)
- Kompensation av externa accelerationer
- Hög mätnoggrannhet vid dynamiska rörelser
- Kompakt och robust metallchassi
Tekniska specifikationer
- Mått [mm]: 27 x 59 x 118,5
- Termineringsmotstånd: Ja; (intern, parametriserade)
- Antal CAN-gränssnitt 1
- Antal axlar: 1; (Z)
- Visning: Preoperativt läge: 1 x LED, grön; Operational Mode: 1 x LED, grön blinkar; fel: 1 x LED, röd
- Upplösning [°]: 0,01; (parametriserad)
- Funktionsprincip: Dynamisk
- Hysteres [°]: ≤ ± 0,05
- Mätprincip felsökning: MEMS kapacitivt; (accelerationssensor; gyroskop)
- Omgivningstemperatur-1 [°C]: -40...85
- Applikation: Mycket exakt lutningsmätning i dynamiska tillämpningar
- Driftspänning [V] 9...30 DC
- Monteringsläge: Vertikal
- Noggrannhet – dynamisk_mätning [°]: ± 0,5
- Noggrannhet – statisk_mätning [°]: ± 0,3
- Vikt [g]: 211.000
- Kommunikationsgränssnitt: CAN
- Lagringstemperatur [°C]: -40...85
- Mätområde acceleration - lutningsmätning [g]: ± 4
- Mätområde varvtal - lutningsmätning [°/s]: ± 500
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- MTTF: 260
- Protokoll - CAN: CANopen
- KAPSLINGSKLASS IP 67; IP 68; IP 69K
- Skyddsklass: III
- Anslutning: CAN-in - stiftlayout: 0063 - anslutning: 1 x M12; kodning: A / CAN-Out - pinlayout: 0017 - anslutning: 1 x M12; kodning: A
- Strömupptagning [mA] < : 65; (9... 30 V DC
- Temperaturkoefficient [1/K]: ≤ ± 0,008°
- Polvändningstålig: Ja
- Polvändningsskydd: Ja
- Version - CAN: CIA DS301 V4.2.0; DSP-410 V2.0.0; CIA 306 V1.3.0
- Repeterbarhet [°]: ± 0,05
- Vinkelområde - lutningsmätning [°]: 0...360
- Typ av produkt
Inklinometer-sensor
- Typ
JD1121
- Driftspänning (min.)
9 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
9 - 30 V/DC
- Mätområde (min.)
0°
- Mätområde (max.)
360°
- Mätområde
0 - 360 °
- Upplösning
0.01°
- Antal axlar
1
- Anslutningstyp
M12
- Gränssnitt
CAN
- Min. temperatur
-40 °C
- Max. temperatur
85 °C
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3321822 ifm Electronic Inklinometer-sensor JD1121 JD1121 Mätområde: 0 - 360 ° CAN M12
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321822 ifm Electronic Inklinometer-sensor JD1121 JD1121 Mätområde: 0 - 360 ° CAN M12
