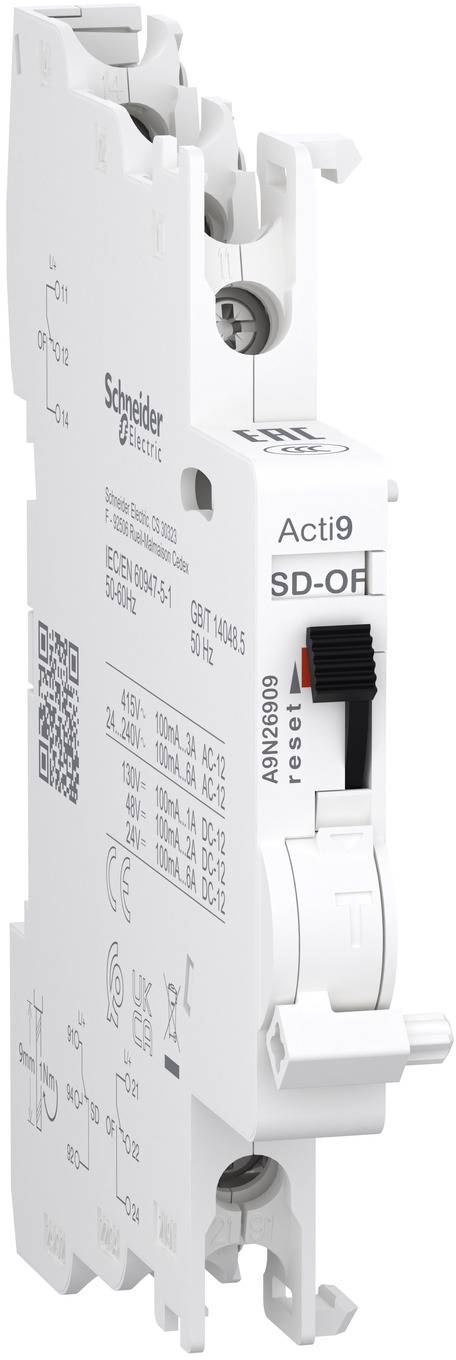

Hjälpkontakt 1.5 mm² 2 switch Schneider Electric A9N26909
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Hjälpkontakt
Antal poler
4
Kontakttyp
2 switch
Tvärsnitt
1.5 mm²
Mått.
(B x H x D) 9 x 90 x 68 mm
Datablad (PDF)
Antal
Toal (375,20 kr / stycken)
440,00 kr
-15 %
375,20 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Antal felsignalbrytare:1
- Antal kontakter som slutare: 0
- Antal kontakter som växlare: 2
- Antal kontakter som öppnare: 0
- Märkfelström 0.1 A.
- Märkspänning: 240 V
- Bredd i delningsenheter: 0.5
- Funktion: Hjälpkontakt/felsignalbrytare
- Lämplig för max. Antal poler i huvudkontaktenheten (totalt): 4
- Enhetsmontering: FI/LS och automatsäkring
- Med autotest för felströmsfunktion: nej
- Spänningstyp: AC/DC
- Typ av produkt
Hjälpkontakt
- Kontakttyp
2 switch
- Tvärsnitt
1.5 mm²
- Antal poler
4
- Mått.
(B x H x D) 9 x 90 x 68 mm
- Moduler totalt
0.5
- Bredd
9 mm
- Höjd
90 mm
- Djup
68 mm
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3754606 Hjälpkontakt 1.5 mm² 2 switch Schneider Electric A9N26909
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3754606 Hjälpkontakt 1.5 mm² 2 switch Schneider Electric A9N26909
Beskrivning
Denna elektriska Acti9-hjälpenhet är en modulär dubbel OC- eller felkontakt. De 2 kontakterna (2 NO/NC) kan rapportera signalinformationen för den tillhörande enheten. I växelströmnätet är märkströmmen 6A vid 24VAC upp till 240 VAC och 3A vid 415 VAC med en driftsfrekvens på 50 Hz till 60 Hz. I likströmsnätet är nominell ström 6A vid 24VDC, 2A vid 48VDC, 1,5 A vid 60VDC och 1 A vid 130 VDC. Den är avsedd för nya eller renoverade installationer i små industrilokaler och byggnader. Denna OC-kontakt är kompatibel med Acti9-produkter som C120, C60H-DC, SW60-DC, C60PV-DC och XC60. OF och OF eller OF och SD används antingen för instrumentbeteckningen eller kompatibilitetskoden. Den mekaniska displayen är avsedd för den lokala signaleringen i produkten. Den har en anslutning med skruvklämmor upptill och nedtill. Anslutningen gör det möjligt med styva kopparkablar med ett kabeltvärsnitt på 0,5 mm² till 2,5 mm². Den har en anslutning med skruvklämmor upptill och nedtill. Anslutningen möjliggör flexibla kopparkablar (2 kablar) med ett kabeltvärsnitt på 1,5 mm². Den har en skruvanslutning uppåt och nedåt. Anslutningen möjliggör flexibel användning av ändhyls-kopparkablar (2 kablar) med ett kabeltvärsnitt på 1,5 m². Märkisolationsmärkspänning UI är upp till 500 V. nominell stötspänning Uimp är 4 kV. Den kan monteras på en din-skena för modulär installation. Bredden i raster på 9 mm är 1. Måtten är (B) 9 mm x (H) 90 mm x (T) 68 mm. Produktfärgen är vit. Produktvikten är 38g. Föroreningsgraden är 3. Graden av tropisering är behandlingsmetod 2. Avisoleringslängden uppgår till 9 mm. Åtdragningsmoment på anslutningen är 1N.m (upptill och nedtill) för skruvmejseltyp PZ1. IP-skyddsklass är IP20. Drifttemperaturen ligger mellan -25°C och +50°C. Lagringstemperaturen ligger mellan -40°C och +85°C. Den här produkten uppfyller standarderna en/IEC 60947-5-1 och GB/T 14048.5 Det har EAC- och CCC-märkning och är försett med CE CE- och UKCA-certifikat.
