Name: Finder 50.12.9.012.5000 Kretskort-relä 12 V/DC 8 A 2 switch 1 st Tray
Brand: Finder
SKU: 3209637
Availability: InStock

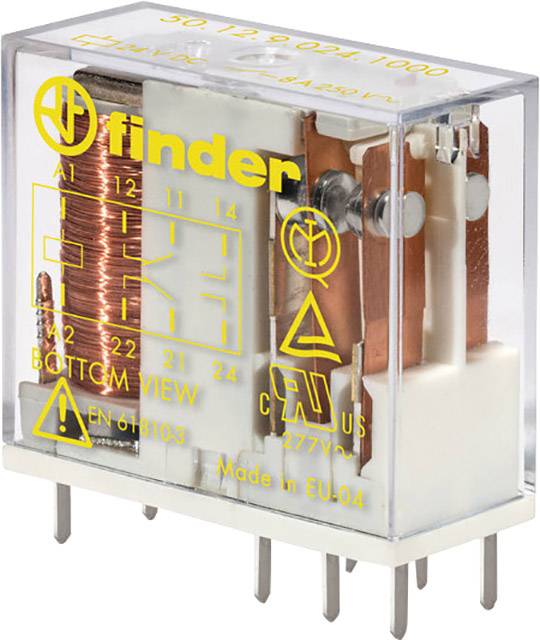

Ett genomskinligt relä med gul märkning visar inre lindningar och kontaktkretsar. Modellnummer och tekniska symboler synliga.

Ett kopplingsschema visar två identiska kretsar, var och en med två omkopplare (12/14, 22/24) och kontakter (11/21) i ordningsföljd.

Elektronisk komponent med mått: bredd 29 mm, höjd 25 mm, djup 12,4 mm. Anslutningsstift på undersidan.

Diagram över en elektrisk kontakt med kontaktplaceringar och mått i millimeter. Kontakterna är märkta som A1, A2, 12, 14, 22, 24.

1/4

Liknande avbildning

Förpackningstyp

Tray

Typ av produkt

Kretskort-relä

Nominell spänning spole

12 V/DC

Kontrolläge

monostabil, 1 spole

Kontakttyp

2 switch

Leverans fre 16 okt.

250 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 50

Intervaller: 50

Toal (191,20 kr / stycken)

9 560,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Säkerhets-print-relä 8 A, serie 50

Tekniska specifikationer

Förpackningstyp: Tray

Typ av produkt: Kretskort-relä

Typ: 50.12.9.012.5000

Nominell spänning spole: 12 V/DC

Driftspänning (min.): 9 V/DC

Utlösningsspänning (max.): 14.4 V/DC

Kontrolläge: monostabil, 1 spole

Motstånd (spole): 184 Ω

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 400 V/AC

Växelström (max): 8 A

Max. bryteffekt: 2000 VA

Luft/krypsträcka (spole/kontakter): 8 mm

Anslutning: Lödpin

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Längd: 29 mm

Bredd: 12.4 mm

Höjd: 25 mm

Mått.: (L x B x H) 29 x 12.4 x 25 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Motstånd (spole)

Förpackningstyp

Nominell spänning spole

Finder 50.12.9.012.5000 Kretskort-relä 12 V/DC 8 A 2 switch 1 st Tray

Artikelnr.:3209637

Leverans fre 16 okt.

250 StyckConrad Electronic

Denna artikel

184 Ω

Tray

12 V/DC

Styck

Minsta beställningsvolym:: 50

Intervaller: 50

191,20 kr^*

Finder 50.12.9.012.1000 Kretskort-relä 12 V/DC 8 A 2 switch 1 st

Artikelnr.:503182

Snabb leverans tis 13 okt.

351 StyckConrad Electronic

184 Ω

12 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

Finder 50.12.9.012.1000 Kretskort-relä 12 V/DC 8 A 2 switch 1 st Tray

Artikelnr.:3209636

Leverans fre 16 okt.

250 StyckConrad Electronic

184 Ω

Tray

12 V/DC

Styck

Minsta beställningsvolym:: 50

Intervaller: 50

159,20 kr^*

Finder 50.12.9.012.5000 Kretskort-relä 12 V/DC 8 A 2 switch 1 st

Artikelnr.:503184

Snabb leverans tis 13 okt.

102 StyckConrad Electronic

184 Ω

12 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,20 kr^*

Finder 50.12.9.024.1000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st

Artikelnr.:503186

Snabb leverans tis 13 okt.

1196 StyckConrad Electronic

750 Ω

24 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

Finder 50.12.9.024.1000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st Tray

Artikelnr.:3209638

Leverans fre 16 okt.

250 StyckConrad Electronic

750 Ω

Tray

24 V/DC

Styck

Minsta beställningsvolym:: 50

Intervaller: 50

159,20 kr^*

Finder 50.12.9.024.4000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st

Artikelnr.:503193

Snabb leverans tis 13 okt.

48 StyckConrad Electronic

750 Ω

24 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

135,20 kr^*

Finder 50.12.9.024.4000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st Tray

Artikelnr.:3209639

Leverans fre 16 okt.

250 StyckConrad Electronic

750 Ω

Tray

24 V/DC

Styck

Minsta beställningsvolym:: 50

Intervaller: 50

127,20 kr^*

Finder 50.12.9.024.5000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st

Artikelnr.:503194

Snabb leverans tis 13 okt.

364 StyckConrad Electronic

750 Ω

24 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,20 kr^*

Finder 50.12.9.024.5000 Kretskort-relä 24 V/DC 8 A 2 switch 1 st Tray

Artikelnr.:3209640

Leverans fre 16 okt.

250 StyckConrad Electronic

750 Ω

Tray

24 V/DC

Styck

Minsta beställningsvolym:: 50

Intervaller: 50

199,20 kr^*

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3209637 Finder 50.12.9.012.5000 Kretskort-relä 12 V/DC 8 A 2 switch 1 st Tray

Beskrivning

Kretskortsreläer med förda kontakter enligt EN 50205: 2002 typ B med 2 omkopplingskontakter (enligt EN50205:2002 får förda kontakter endast på en öppnare och en slutare 11-12 och 21-24 eller 21-22 och 11-14 användas!). Separat placering av intilliggande kontakter. Spolar för DC" för säker separering mellan spole och kontaktsats enligt VDE 0106, EN 50178, EN 50178, EN 60204 och EN 60335.

Tips

Hjälpsystem behövs om kontakterna (i en kontaktsats) mekaniskt är så förbundna att öppnare och slutare inte kan vara stängda samtidigt. Så säkerställs det att det alltid är minst 0,5 mm kontaktavstånd hela livslängden, även vid för skadade status. Kontaktmaterial-utval: AgNi - vid ohmisk eller lätt induktiv last. AgNiAu (hårtförgylld) - vid kontaktström< 20 mA. AgSnO2 (silvertennoxid) - för ingångsström till 100 A (5
