Name: FESTO Vakuumsugmunstycke VN-20-L-T6-PQ4-VA5-RO2 526135 QS-10, Ljuddämpare Nominell bredd 2 mm Kapslingsmaterial POM Tätn
Brand: FESTO
SKU: 2204220
Availability: BackOrder

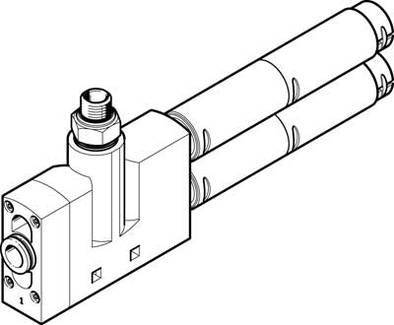

Teknisk ritning av en hydraulisk ventil med två anslutna cylindrar. Används för att styra vätskeströmmar i system.

Liknande avbildning

Leverans ons 21 okt.

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tekniska specifikationer

Typ ljuddämpare: Öppen
montering: Med genomgångshål
med tillbehör
ventilationstid vid nominellt arbetstryck 0,15 s
drifttryck: 1... 8 bar
drifttryck för max. sugvolymström: 3 bar
driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:4:4]
monteringsläge: Valfri
jektorkarakteristik: Hög sugvolymström
Standard
för drift- och styrmedium: Oljad drift inte möjlig
integrerad funktion: Ljuddämpare öppen
konstruktion: T-form
korrosionsbeständighetsklass KBK: 1 - låg korrosionsbelastning
max. Åtdragningsmoment 0,8 Nm
max. Sugvolymström mot atmosfär: 188 l/min
medeltemperatur: 0... 60 °C
nominellt arbetstryck: 6 bar
nominell storlek Lavalmunstycke: 2 mm
pneumatisk anslutning 1: QS-10
pneumatisk anslutning 3: Ljuddämpare öppen
produktvikt: 189 g
rastermått 24 mm
ljudtrycksnivå vid nominellt arbetstryck: 60 dB(A)
Omgivningstemperatur: 0... 60 °C
vakuumanslutning: G1/4
material anslutningsgänga: Aluminiumlegering
: Tätningar: NBR
material fästmunstycke: POM
-material hölje: POM-förstärkt
material ljuddämpare: Pressgjuten aluminium
POM
PU-skum
material strålmunstycke: Aluminiumlegering
skruvförband: Förnicklad mässing
Förbrukningsanvisning: Koppar- och PTFE-fritt
LABS-innehållande RoHS
-material

Driftmedium: Tryckluft

Typ: 526135

Typ av produkt: Vakuumsugmunstycke

Kapslingsmaterial: POM

Anslutningstyp: QS-10
Ljuddämpare

Drifttryck (max.): 8 bar

Drifttemperatur: 0 °C (min)

Min. drifttemperatur: 0 °C

Utförande: Korrosionsbeständighetsklass KBK: 1 - låg korrosionsbelastning

Tillverkarnr.: 526135

Driftstryck (min.): 1 bar

Tätningsmaterial: NBR

Vikt: 189 g

Medietemperatur, intervall: 0 till 60 °C

Max. medietemperatur: 60 °C

Min. medietemperatur: 0 °C

Medium: Tryckluft

Nominell bredd: 2 mm

Egenskaper: P-anslutning G 1/4

Max. omgivningstemperatur: +60 °C

Min. omgivningstemperatur: 0 °C

UKCA: Ej tillämpligt
