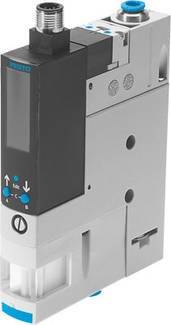

FESTO Vakuumsugmunstycke OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, Ljuddämpare Nominell bredd 0.95 mm Kapslingsmat
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (8 072,00 kr / stycken)
8 072,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Tekniska specifikationer
- Visningstyp: 4-siffrig alfanumerisk
- bakgrundsbelyst LCD
- -display [bar]: -0,999 ... 0 bar
- konstruktion ljuddämpare: Öppen
- montering: Med genomgångshål
- med innergänga
- med tillbehör
- ventilationstid vid nominellt arbetstryck 0,2 s
- drifttryck: 2... 8 bar
- drifttryck för max. vakuum: 3,5 bar
- Driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Driftspänningsområde DC: 20,4... 27,6 V
- CE-märkning (se försäkran om överensstämmelse):
- Enhet(er) som kan visas i enlighet med EU-EMC-direktivet: bar
- tryckmätområde: -1 0 bar
- monteringsläge: Valfri
- inkopplingstid: 1
- inställningsområde hysteres [bar]: -0,9... 0 bar
- inställningsområde gränsvärde: -0,999... 0 bar
- inställningsmöjligheter: Via display och knappar
- med Ejktorkaraktär: Hög vakuum
- standard
- elektrisk anslutning: Kontakt
- M12x1
- 5-polig
- filterenhet: 40 µm
- noggrannhet FS: 3 %FS
- Handhjälpsmanövrering: Fjädrande
- angivelse för drift- och styrmedium: Oljad drift är inte möjlig
- Induktiv skyddskoppling: Anpassad till MZ-, MY-, ME-spolar
- integrerad funktion: Maskeringsimpulsventil elektrisk
- ventil
- Tillslagningsventil elektriskt
- filter
- luftsparfunktion elektrisk
- backventil
- öppen
- vakuumbrytare
- isolationsspänning 50 V
- KC-tecken: KC-EMC
- konstruktiv konstruktion: modulär
- korrosionsbeständighetsklass KBK: 2 - måttlig korrosionsbeständighet
- kortslutningssäkerhet: Ja
- Tomgångsström: < 70 mA
- manipulationssäkring: PIN-kod
- max. Åtdragningsmoment: 0,8 Nm med invändig gänga
- 2,5 Nm med genomgångshål
- max. Utgångsström 100 mA
- max. Sugvolymström mot atmosfär: 19,5 l/min
- max. Vakuum: 0.93
- medeltemperatur: 0... 50 °C
- mätstorlek: Relativt tryck
- mätprincip: piezoresistiv
- nominellt arbetstryck: 6 bar
- nominell storlek Lavalmunstycke: 0,95 mm
- pneumatisk anslutning 1: QS-8
- pneumatisk anslutning 3: Ljuddämpare integrerad
- produktvikt: 330 g
- rastermått: 20 mm
- relativ luftfuktighet: 5 - 85 %
- restström: 0,1 mA
- ljudtrycksnivå vid nominellt arbetstryck: 73 dB(A)
- kopplingsutgång: PNP
- kopplingsingång enligt norm: IEC 61131-2
- kopplingselementfunktion: Öppnare
- slutare
- omkopplingsfunktion: Fönster-komparator
- tröskelvärdeskomparator
- kopplingslogik-ingångar: PNP (pluskopplande)
- kopplingsläge: LCD
- kopplingsstatusindikering: Optisk
- kapslingsklass: IP65
- skyddsklass: III
- spänningsfall: <= 2 V
- spolmarkering: 24 V DC: Lågströmsfas 0,3 W, högströmsfas 2,55 W
- stötspänningshållfasthet: 0,8 kV
- överlasthållfasthet: Tillgänglig
- omgivningstemperatur: 0... 50 °C
- vakuumanslutning: QS-8
- ventilfunktion: Stängt
- skydd mot omvänd polaritet: För alla elektriska anslutningar
- , föroreningsgrad: 3
- material tätningar: NBR
- material fästmunstycke: POM
- material filter: Väv
- pa
- sintrat stål
- filterhölje: Pa-förstärkt
- material hölje: Pressgjuten aluminium
- pa-förstärkt
- material regleringsskruv:
- Stål ljuddämpare material: Aluminiumlegering
- PU-skum
- material skruvar: Stål
- siktskiva: Pa
- kontaktlåda: Mässing, förnicklat
- material kontaktmaterial: Kontaktmaterial: Mässing, guldpläterat
- material stift: Stål
- strålmunstycke: Aluminiumlegering
- tangentfält: TPE-U
- -material: Mässing, förnicklade
- materialegenskaper: LABS-innehållande ämnen innehåller
- RoHS
- -konformitet Kopplingsvärde FS: 0,6 %
- godkännande: RCM mark
- c UL us - Listed (OL)
- Driftmedium
Tryckluft
- Typ
8037699
- Typ av produkt
Vakuumsugmunstycke
- Driftspänning
27.6 V/DC
- Kapslingsmaterial
Pressgjuten aluminium
PA
- Anslutningstyp
QS-8
Ljuddämpare
- Drifttryck (max.)
8 bar
- Drifttemperatur
0 °C (min)
- Min. drifttemperatur
0 °C
- Strömeffektförbrukning
2.55 W
- Utförande
Korrosionsbeständighetsklass KBK: 2 - måttlig korrosionsbelastning
- Tillverkarnr.
8037699
- Driftstryck (min.)
2 bar
- Driftspänning max.
27.6 V/DC
- Driftspänning (min.)
20.4 V/DC
- Tätningsmaterial
NBR
- Inkopplingstid
100 %
- Funktion
sluten
- Vikt
330 g
- Medietemperatur, intervall
0 till 50 °C
- Max. medietemperatur
50 °C
- Min. medietemperatur
0 °C
- Medium
Tryckluft
- Nominell bredd
0.95 mm
- Omkopplingselementfunktion
Öppnare
IP65
- Styrtryck (max.)
-1 bar
- Max. omgivningstemperatur
+50 °C
- Min. omgivningstemperatur
0 °C
- Verkningssätt
Normalläge sluten
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2204847 FESTO Vakuumsugmunstycke OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, Ljuddämpare Nominell bredd 0.95 mm Kapslingsmat
