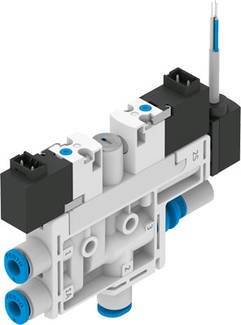

FESTO Vakuumsugmunstycke OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC Slangkontakt, yttre-Ø 4 mm, Ljuddämpare Nomi
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (2 312,00 kr / stycken)
2 312,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Tekniska specifikationer
- Analogutgång 1 - 5 V
- typ ljuddämpare: Öppen
- montering: Med genomgångshål
- ventilationstid vid nominellt arbetstryck 2 s
- drifttryck: 2 . 7 bar
- drifttryck för max. sugvolymström: 3 bar
- drifttryck för max. vakuum: 4,2 bar
- driftmedium: Tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Driftspänningsområde DC: 21,6... 26,4 V
- driftspänning område DC sensor: 10... 30 V
- CE-märkning (se försäkran om överensstämmelse):
- Tryckmätområde -1 enligt EU-EMC-direktivet 1 bar
- monteringsläge: Valfri
- inkopplingstid: 1
- Ejktorkarakteristiken: Högt vakuum
- standard
- elektrisk anslutning utgång, anslutningstyp: Kabel
- elektrisk utgång, anslutningsteknik: Öppen ände
- av elektrisk utgång, antal pole/ledare: 3
- elektriska anslutningar utgång, funktion: Sensor
- elektrisk anslutning ingång, anslutningstyp: 2x elektriska
- anslutningar ingång, anslutningsteknik: Anslutningsbild H
- elektrisk anslutning ingång, antal poler/ledare: 2
- elektriska anslutningar ingång, fastsättning: Låsning
- elektrisk anslutning ingång, funktion: Avmaskningsimpuls
- vakuumgenerering
- färg kabelmantel: Grå
- filterfenhet: 40 µm
- handhjälpsdrift: Fjädrande
- angivelse av drift- och manövermedium: Oljad drift ej möjlig
- integrerad funktion:
- Sändare av elektriskt triggade trycktransmitter
- , påslagningsventil, elektriskt
- filter
- , ljuddämpare öppen
- kabeldiameter: 2,9 mm
- : 2,5 m
- konstruktiv konstruktion: T-form
- korrosionsbeständighetsklass KBK: 2 - måttlig korrosionsbelastning
- ledningstvärsnitt: 0,14 mm2
- ledningsegenskap: Dragkedjor
- max. Sugvolymström mot atmosfär: 4 l/min
- max. Vakuum: 0.89
- medeltemperatur: 0... 50 °C
- mätmetoder: Piezoresistiv trycksensor
- nominellt arbetstryck: 4 bar
- nominell storlek för Lavalmunstycke: 0,45 mm
- pneumatisk anslutning 1: För slangar ytterdiameter 4 mm
- pneumatisk anslutning 3: Ljuddämpare öppen
- produktvikt: 72 g
- rastermått: 10 mm
- ljudtrycksnivå vid nominellt arbetstryck: 64 dB(A)
- kapslingsklass: IP40
- spolmätvärden: 24 V DC: 1 W
- tolerans kabeldiameter: ± 0,1 mm
- omgivningstemperatur: 0 50 °C
- vakuumanslutning: För slang ytterdiameter 4 mm
- ventilfunktion: Stängt
- material anslutningsgänga: POM
- material tätningar: NBR
- material uppsamlare: POM
- material filter: POM
- material hölje: Pa-förstärkt
- material Kabelmantel: PVC
- regleringsskruv: Stål
- material ljuddämpare: PE
- material anslutningsgänga: Stål
- strålmunstycke: Aluminiumlegering
- : Aluminiumlegering: RoHS-märkning
- Driftmedium
Tryckluft
- Typ av produkt
Vakuumsugmunstycke
- Driftspänning
26.4 V/DC
- Kapslingsmaterial
PA
- Anslutningstyp
Slangkontakt, yttre-Ø 4 mm
Ljuddämpare
- Drifttryck (max.)
7 bar
- Drifttemperatur
0 °C (min)
- Min. drifttemperatur
0 °C
- Strömeffektförbrukning
1 W
- Utförande
Korrosionsbeständighetsklass KBK: 2 - måttlig korrosionsbelastning
- Tillverkarnr.
8049046
- Driftstryck (min.)
2 bar
- Driftspänning max.
26.4 V/DC
- Driftspänning (min.)
21.6 V/DC
- Tätningsmaterial
NBR
- Inkopplingstid
100 %
- Funktion
sluten
- Vikt
72 g
- Medietemperatur, intervall
0 till 50 °C
- Max. medietemperatur
50 °C
- Min. medietemperatur
0 °C
- Medium
Tryckluft
- Nominell bredd
0.45 mm
IP40
- Styrtryck (max.)
1 bar
- Styrtryck (min.)
-1 bar
- Max. omgivningstemperatur
+50 °C
- Min. omgivningstemperatur
0 °C
- UKCA
Ja
