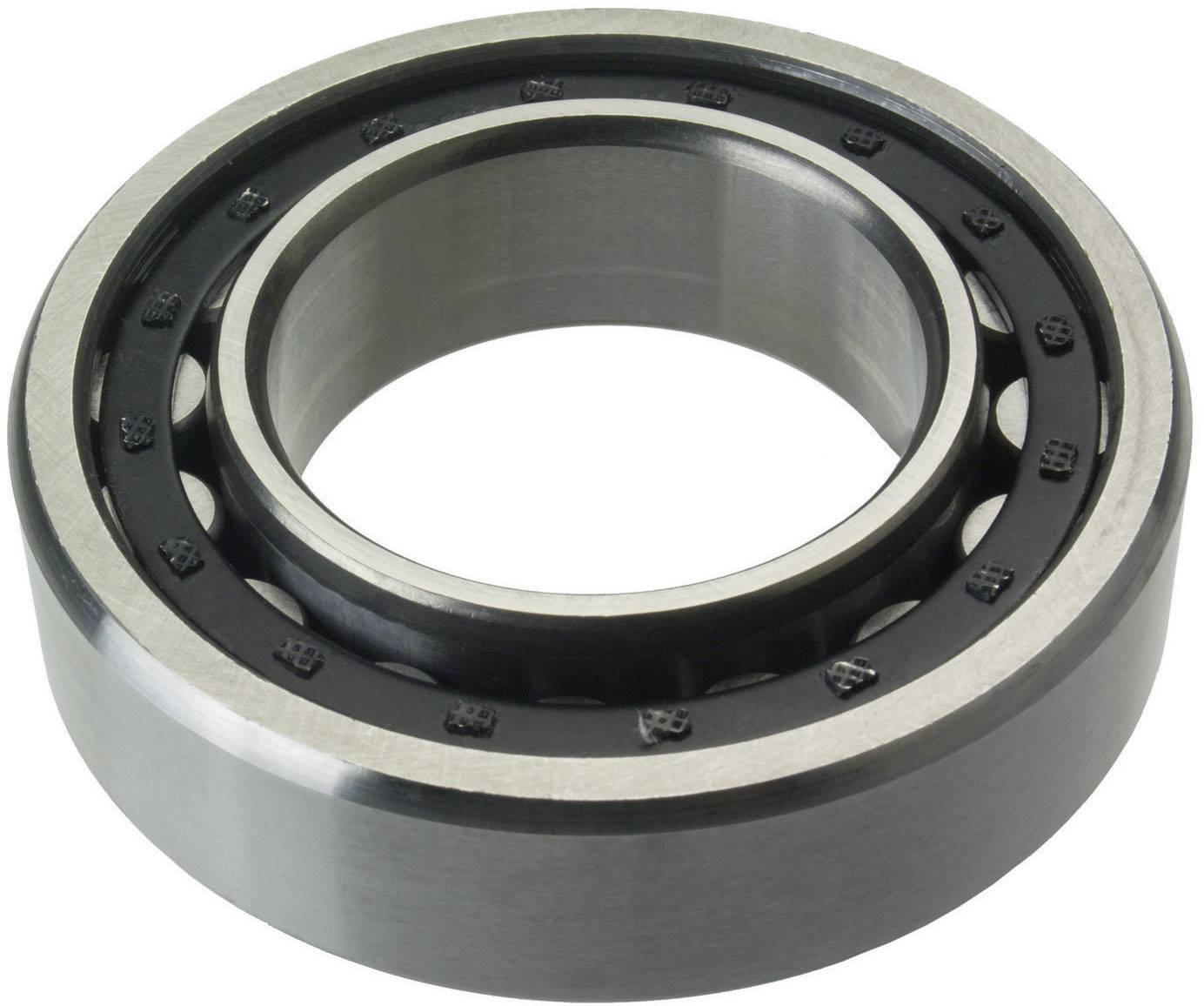

FAG NU308-E-M1-C3 Cylindriska rullager Borrdiameter 40 mm Ytterdiameter 90 mm Varvtal (max.) 7500 U/min

Observera, denna text är maskinöversatt.

Cylindriska rullager med bur är enheter som innefattar fasta inre och yttre ringar och cylindrisk vals och buren. De yttre ringarna har båda sidor styva ribbor eller utan revben, de inre ringarna finns i olika versioner: Singel rad: · N = innerring med 2 hyllor, yttre ring utan revben · NU = inre ringen utan revben · NJ = Innerring med en ribba på den inre ringen · NUP = inre ringen med en fast styrelse och en styrelse lösa slidan dubbelknäppt: · NN = tvåradiga cylindriska rullager NNU · = dubbel~~POS=TRUNC rad cylindriska rullager förhindrar bur som de cylindriska rullarna varandra under valsning. De cylindriska rullager är mycket styv, kan stödja höga radiella belastningar och passande genom buren för högre hastigheter. Lagren är separerbara och därmed lättare att installera och ta bort. Båda lagerringarna kan därför ha en presspassning. De olika versionerna kännetecknas av så kallade suffix: · C3, C4 = clearance grupp · E = Förstärkt konstruktion · EX = Förstärkt konstruktion · M1 = mässing bur, tvådelad, rulle · M1A = mässing bur, tvådelad, styrelse utförs på den yttre ringen · TVP2 = plast gjuten bur · JP3 = stålbur
