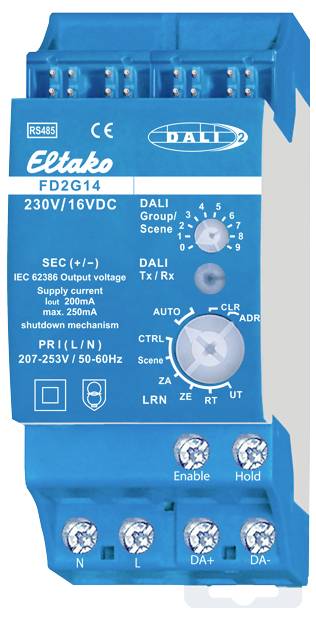

Eltako FD2G14 DALI-gateway DIN-skena

Dali-2-Gateway, dubbelriktad. Stand-by-förlust endast 1 watt. Dali-2 certifierad. Dali-2 är den senaste generationen av DALI-standard med utökat funktionsomfång. DALI-2-enheter kan även hantera alla tidigare DALI-funktioner och är därmed bakåtkompatibla. Din-skena för montering på DIN-EN 60715 TH35. 2 delningsenheter = 36 mm bred, 58 mm djup. Anslutning till Eltako-RS485 bussen. Tvärförbindelse endast buss med kontaktbrygga. Drivs i kombination med FAM14. Försörjningsspänning 230V/50Hz till klämmorna N och L. till klämmorna DA +/- tillhandahålls IEC 62386 förenlig spänning för DALI-enheter. Utgångsström 200mA/max. 250 mA. Inkopplingstid max. 250 ms. I händelse av kortslutning stänger nätenheten av försörjningsspänningen. En mekanism för cykliska inkopplingstester finns. Upp till 64 DALI- och DALI-2-enheter och 64 DALI-2-sensorer kan användas med hänsyn till utgångsströmmen på FD2G14. Med gatewayen FD2G14 kan DALI-enheter styras med EnOcean sensorselegant. Grupp 0-15 kan styras och sändarkommandot kan även aktiveras. Dessutom kan DALI-scenerna 0-15 styras. Dali-installationer som ska styras helt med FD2G14 måste alltså vara konfigurerade i grupp 0-15. Utvärderingen av DALI-2 sensorer kan konfigureras och aktiveras med PCT14. Dali-2 Event-meddelanden kan tolkas och återges på RS485 BUS med hjälp av holdklämman. Detta möjliggör en utmatning med FTD14 i det trådlösa EnOcean-nätet. FD2G14 sparar internt dimningsvärdet för alla grupper 0-15 och tillhandahåller detta värde som en återkallad förryggningsfunktion. Återkopplingseleganta skapas. FD2G14 belägger 16 BR14-enhetsadresser. Återkopplingen från enhetens adresser motsvarar i stigande ordning dimmervärdena i DALI-grupperna 0-15. Återkopplingen kan med PCT14 anpassas individuellt per grupp från ett dimmervärde-telegram (%) till ett knapptelegram (på/av). På så sätt kan feedback BR14-ställdon styras. FD2G14 uppfyller funktionen av DALI-Master och DALI-strömförsörjning. Med vridomkopplaren kan endast knappar för grupperna 0-8 och DALI-scener 0-9 programmeras. Skatteregram för grupp 9-15 och scener 10-15 är endast möjligt genom poster i PCT14. Från produktionsveckan 30/19 kan FD2G14 användas som en enkelkanals enhet FD2G14-Broadcast, detta fastställs vid tilldelningen av enhetens adress. Varning: Tryckknapp kräver alltid ett dubbelt klick vid manuell inlärning i FD2G14! Vid CLR räcker det med ett enkelt klick. En riktningsknapp eller universalknapp med samma ID och samma knapp kan inte programmeras flera gånger i olika grupper. Det gäller alltid den senast valda gruppen. En knapp kan alltså antingen bara slå på en grupp eller alla grupper med Broadcast. En förskola kan också läras in per grupp. Med manuell inlärning verkar den alltid oberoende av ljusstyrka. Med PCT14 kan man även ställa in tröskelvärde för ljusstyrka. För FBH i alla grupper kan fördröjningstiden för avstängning efter icke-rörelse ställas in tillsammans i minuter (1..60). Default är 3 minuter.
