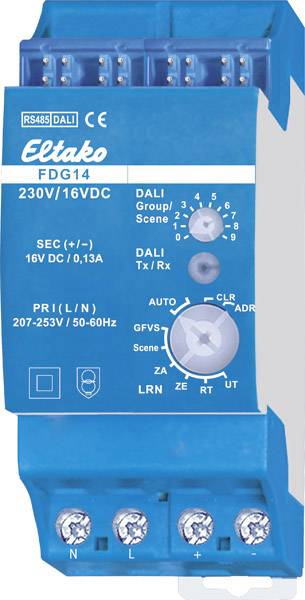

Eltako FDG14 Gateway DIN-skena

Dali-Gateway, dubbelriktad. Stand-by-förlust endast 1 watt. Anslutning till Eltako-RS485-bussen. Tvärförbindelse endast buss med kontaktbrygga. Matningsspänning 230 V till klämmorna N och L. I klämmorna DALI +/- finns 16 V DC/130mA för upp till 64 st DALI-enheter. Med den här gatewayen kan DALI-enheter styras med EnOcean trådlösa sändare. Från produktionsveckan 14/16 kan grupperna 0-15 och även sändningskommandot tas bort. Dessutom kan DALI-scener 0-15 hämtas. Dali-installationer som ska styras helt med FDG14 måste alltså konfigureras i grupp 0-15. Konfigurationsmjukvara eller styrmoduler erbjuds av kända tillverkare av DALI-komponenter (t.ex. Tridonic DALI XC). FDG14 lagrar internt dimmvärdet för var och en av grupperna 0-15 och ger denna värde som kvittering. Samma återkopplingseleganta skapas som hos en FUD14. FDG14 belägger 16 BR14-enhetsadresser. Återkopplingen från enhetens adresser motsvarar i stigande ordning dimmervärdena i DALI-grupperna 0-15. Återkopplingen kan med PCT14 anpassas individuellt per grupp från ett dimmervärde-telegram (%) till ett knapptelegram (på/av). På så sätt kan feedback BR14-ställdon styras. FDG14 uppfyller funktionen hos DALI-Master och DALI-strömförsörjning. Med vridomkopplaren kan endast knappar för grupperna 0-8 och DALI-scener 0-9 programmeras. Skatteregram för grupp 9-15 och scener 10-15 är endast möjligt genom poster i PCT14. Varning: Tryckknapp kräver alltid ett dubbelklick vid manuell inlärning i FDG14! Vid CLR räcker det med ett enkelt klick. En riktningsknapp eller universalknapp med samma ID och samma knapp kan inte programmeras flera gånger i olika grupper. Det gäller alltid den senast valda gruppen. En knapp kan alltså antingen bara slå på en grupp eller alla grupper med Broadcast. En förskola kan också läras in per grupp. Med manuell inlärning verkar den alltid oberoende av ljusstyrka. Med PCT14 kan man även ställa in tröskelvärde för ljusstyrka. För FBH i alla grupper kan fördröjningstiden för avstängning efter icke-rörelse ställas in tillsammans i minuter (1..60). Default är 3 minuter.
