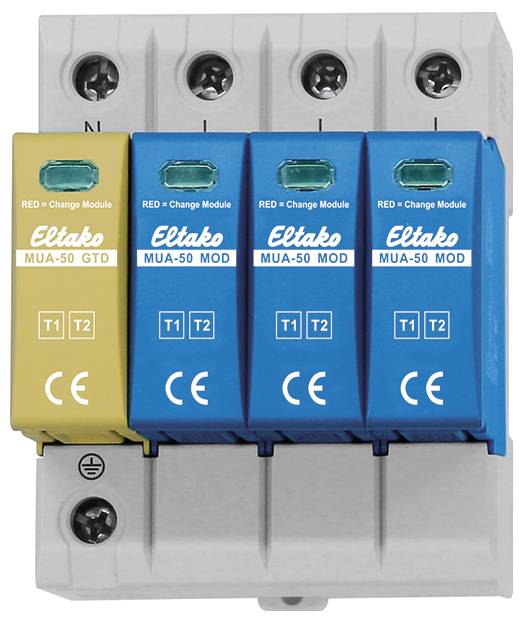

Eltako 28380001 MUA-50 Överspänningsskydd-avledare Överspänningsskydd för: Solcellssystem Piece 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
29 Styck
Antal
Toal (1 512,00 kr / stycken)
1 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Nätform TT: Ja
- Nätverkform TN-C: Ja
- Nätverkform TN-s: Ja
- Märkavledningsström (8/20) 30 kA
- Max. Avledningsström (8/20) 60 kA
- Kortslutningsskydd (Iscr): 25
- Inbyggd säkring: Ja
- Skyddsnivå 1.5 kV.
- Montering: Din-skena TF15
- Signalering på apparaten: Optisk
- Storlek 4 TE
- Typ av produkt
Överspänningsskydd-avledare
- Överspänningsskydd för
Solcellssystem
- Nominell spänning
240 V/AC
- Tillverkarnr.
28380001
- Mått.
(B x H x D) 72 x 80.0000 x 87.0000 mm
- Bredd
72 mm
- Höjd
80.0000 mm
- Djup
87.0000 mm
- RoHS-godkänd
Ja
- Innehåll
1 st
- Förpackningstyp
Piece
- Vikt
0.5000 kg
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3451581 Eltako 28380001 MUA-50 Överspänningsskydd-avledare Överspänningsskydd för: Solcellssystem Piece 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3451581 Eltako 28380001 MUA-50 Överspänningsskydd-avledare Överspänningsskydd för: Solcellssystem Piece 1 st
Beskrivning
Modulär enhet för montering DIN-EN 60715 TH35.
TÜV-certifierad enligt IEC 61643-11, certifikatnummer: 50567910 0001.
4 delningsenheter = 72 mm bred.
Den modulära kombiavledare skyddar elektriska anläggningar mot transienta överspänningar.
Ger högt skydd vid direkt blixtverkan i TT-, TN-C- och TN-s-system. 12,5 kA stötströmhållfasthet
Per pol. Enkel montering på din-skena och modulär konstruktion möjliggör en snabb installation och underhåll.
Förenar skyddsklasserna typ 1+2+3 i en enhet och möjliggör därmed ett omfattande överspänningsskydd från byggnadsintrång till slutenhet.
Användning av en MUA-50-kombi-avledare är enligt din VDE 0100-443/534 obligatorisk för nya byggnader eller vid utökningar med kraftfulla förbrukare (t.ex. Wallbox, värmepump, solcellsanläggning).
Med yttre åskskydd krävs en skyddsuppgradering:
Typ 1 i huvudfördelningen (t.ex. MUA-100, MUA-50)
Typ 2 i underfördelning (t.ex. MUA-30, MUA-20)
En typ-2-avledare i underfördelning är endast nödvändig om ledningslängd till huvudfördelningen med installerad typ 1+2+3 är mer än 10 meter.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
TÜV-certifierad enligt IEC 61643-11, certifikatnummer: 50567910 0001.
4 delningsenheter = 72 mm bred.
Den modulära kombiavledare skyddar elektriska anläggningar mot transienta överspänningar.
Ger högt skydd vid direkt blixtverkan i TT-, TN-C- och TN-s-system. 12,5 kA stötströmhållfasthet
Per pol. Enkel montering på din-skena och modulär konstruktion möjliggör en snabb installation och underhåll.
Förenar skyddsklasserna typ 1+2+3 i en enhet och möjliggör därmed ett omfattande överspänningsskydd från byggnadsintrång till slutenhet.
Användning av en MUA-50-kombi-avledare är enligt din VDE 0100-443/534 obligatorisk för nya byggnader eller vid utökningar med kraftfulla förbrukare (t.ex. Wallbox, värmepump, solcellsanläggning).
Med yttre åskskydd krävs en skyddsuppgradering:
Typ 1 i huvudfördelningen (t.ex. MUA-100, MUA-50)
Typ 2 i underfördelning (t.ex. MUA-30, MUA-20)
En typ-2-avledare i underfördelning är endast nödvändig om ledningslängd till huvudfördelningen med installerad typ 1+2+3 är mer än 10 meter.
