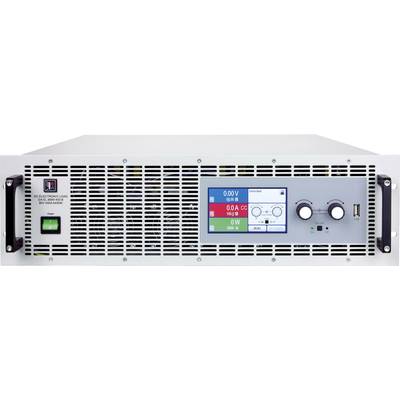

EA Elektro Automatik EA-EL 9080-340 B Elektronisk belastning 80 V/DC 340 A 4800 W
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (81 796,83 kr / stycken)
81 796,83 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer
Elektronisk last 0...80V 0... 340A 4800 W
- 19 "3U FPGA controller TFT-färgskärm med touchfunktion integrerad AlarmManager real-Master-Slave kan analoga USB add. Plug'n Play Slot för ytterligare gränssnitt Användarkontroll freeware
Tekniska specifikationer
- Motstånd: 0,03 upp till 7,5 ohm
- Noggrannhet U: 0,1 %, I: 0,2 %, P: 0,5 %, R: 1 %
- Upplösning på 16 bitar
- Pulsdrift: 50 μs
- Typ
EA-EL 9080-340 B
- Typ av produkt
Elektronisk belastning
- Lastingångsström (max.)
340 A
- Anslutningsspänning varaktigthet (max.)
4800 W
- Mått.
(B x H x D) 483 x 133 x 464 mm
- Lastingångsspänning (max.)
80 V/DC
- Vikt
14 kg
(ej certifierad kalibrering)
- Anslutningsspänning varaktigthet (min.)
0 W
- Lastingångsspänning (min.)
0 V/DC
- Lastingångsström (min.)
0 A
- Lastanslutning
Skruvklämmor (bak)
- Bredd
483 mm
- Höjd
133 mm
- Djup
464 mm
Dokument & nedladdningar
Datablad
Datablad 1400010 EA Elektro Automatik EA-EL 9080-340 B Elektronisk belastning 80 V/DC 340 A 4800 W
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 1400010 EA Elektro Automatik EA-EL 9080-340 B Elektronisk belastning 80 V/DC 340 A 4800 W
Beskrivning
Observera, denna text är maskinöversatt.
Dessa konventionella styrbara och programmerbara elektroniska laster i 19 "3U versionen är utrustad med en kraftfull mikro (FPGA) med 16 bitars upplösning. DC inspänningsområde är extremt flexibel och möjliggör användning vid höga inspänningar eller valfri hög inströmmen inom respektive betyg. För praktisk drift har denna serie på en hög upplösning, intuitiv TFT pekskärm med inbyggd generator funktion och fördefinierade kurvor (t.ex.. Sinus, trapets, fyrkant, ramp, godtyckliga) och Alarm Manager, minne och lagringsbara användarprofiler. Skärmupplösningen är fyra Dig. Den justerbara från 0 ... 100% DC ingångsparametrar (U, I, P, R) har en hög noggrannhet och stabilitet, är mycket dynamiska (strömpulser för att 50ĩs) och fritt från rippel (FET linjär effektförstärkare). För fjärrstyrning, enheterna levereras som standard med en isolerad analogt gränssnitt (0-5V / 0-10V) och via USB. Om den bakre plug 'n play slot mer gränssnittsalternativ såsom. CANopen, Ethernet, Profibus / net, RS232 eller Modbus kan eftermonteras. Denna serie är ett oumbärligt verktyg för reproducerbarhet av testresultat och är lämplig för integrering i yrkes automatiserade provbänkar och överlapp för hög belastning applikationer.
Dessa konventionella styrbara och programmerbara elektroniska laster i 19 "3U versionen är utrustad med en kraftfull mikro (FPGA) med 16 bitars upplösning. DC inspänningsområde är extremt flexibel och möjliggör användning vid höga inspänningar eller valfri hög inströmmen inom respektive betyg. För praktisk drift har denna serie på en hög upplösning, intuitiv TFT pekskärm med inbyggd generator funktion och fördefinierade kurvor (t.ex.. Sinus, trapets, fyrkant, ramp, godtyckliga) och Alarm Manager, minne och lagringsbara användarprofiler. Skärmupplösningen är fyra Dig. Den justerbara från 0 ... 100% DC ingångsparametrar (U, I, P, R) har en hög noggrannhet och stabilitet, är mycket dynamiska (strömpulser för att 50ĩs) och fritt från rippel (FET linjär effektförstärkare). För fjärrstyrning, enheterna levereras som standard med en isolerad analogt gränssnitt (0-5V / 0-10V) och via USB. Om den bakre plug 'n play slot mer gränssnittsalternativ såsom. CANopen, Ethernet, Profibus / net, RS232 eller Modbus kan eftermonteras. Denna serie är ett oumbärligt verktyg för reproducerbarhet av testresultat och är lämplig för integrering i yrkes automatiserade provbänkar och överlapp för hög belastning applikationer.
Version
- till 72kW
- 0-80V, 0-200V, 0-360V, 0-500V, 0-750V 0-20A
- kontrollerad 1.2kW upp till 0-510A beroende på modell
- FPGA och programmerbar
- elektriskt isolerade analoga gränssnitt 0-5V / 0-10V och USB-gränssnitt som standard
- Lägen CV, CC, CP, CR, urladdning batteri
- Integrerad funktion chef med fördefinierade vågformer, minnesfunktioner, larm chef, användarprofiler
- TFT pekskärmen och justera kodare (intuitiv menynavigering)
- Plug & Play digitala interface slot (tillval gränssnitt: Ethernet, CANopen, Profibus etc.)
- användarprogram "ea-power-control" för automatiska funktions processer och dataloggning i cSV-format
- bostäder 19 "3U för alla effektklasser upp till 72kW
- Real master-slave parallell drift med summan funktion, kaskad för tillverkning av Hochlastastschränken
Ingår i leveransen
- Manual
- Provningsprotokoll
- nätkabel IEC 320 jordad kontakt
- Anslutningsskydd DC
- USB-minne
- Programvara
Systemkrav
- Till Win 10
