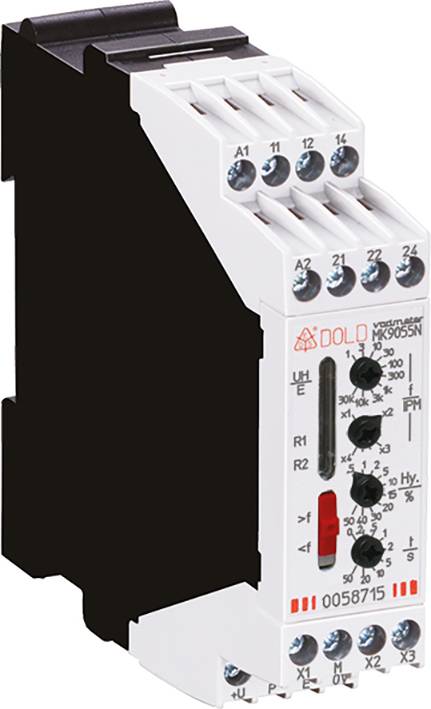

Liknande avbildning
Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Hastighetsmonitor Antal reläutgångar: 2
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Hastighetsmonitor
Antal reläutgångar
2
Driftspänning
24 V/DC
230 V/AC
Typ
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
Mätingångar
Wahlweise Eingang für NAMUR-Sensoren; Universaleingang. für die verschiedensten Sensoren konfigurierbar (PNP. NPN. 2-Draht. Kontakt. Spannung)
Datablad (PDF)
Antal
Toal (3 112,00 kr / stycken)
3 112,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Övervakningsrelä
- Skyddar personer, maskiner och producerade varor
- Enkel och översiktlig inställning av enheten
- Universalingång, konfigurerbar för olika sensorer (PNP, NPN, 2-tråd, kontakt, spänning)
- Reaktionssnabb även vid låga varvtal
Tekniska specifikationer
- Tid från aktivering av hjälpspänning till mätberedskap: Ca. 0,4 s (vid inställning av startbryggningstiden till 0)
- Uppstartstid/signalövervakningstid: Steglöst inställbar till logaritmisk delad skala;tA: 0... 50 s, ts: 0,1 50 s
- Kontaktutgång (11-12-14, 21-22-24)
- 2 växlare för kontakterna
- Termisk ström ith: 4 A.
- Brytförmåga enligt AC 15 slutande: 3 A/AC 230 V IEC/en 60947-5-1
- ÖPPNARE 1 A/AC 230 V IEC/EN 60947-5-1
- EFTER DC 13 SLUTARE: 1 A/DC 24 V IEC/EN 60947-5-1
- ÖPPNARE 1 A/DC 24 V IEC/EN 60947-5-1
- Elektrisk livslängd enligt AC 15 vid 1 A, AC 230 V: 1,5 x 105 kopplingsp. IEC/EN 60947-5-1
- Kortslutningsskydd max. smältsäkring 4 A GG / GL IEC/en 60947-5-1
- Mekanisk livslängd: ≥ 30 x 106 omslagscykler
- Analog spänningsutgång (variant /0_5, klämma "UA" mot "0V")
- Utgångsspänning: 0... 10 V, linjär proportionell mot varvtal / frekvens, inget galv. Separering för mätingång och DC 24 V matning
- Utgångsström: 0... 20 mA och 4... 20 mA, linjär proportionell mot varvtal / frekvens, inget galv. Separering för mätingång och DC 24 V-matning
- Typ
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
- Typ av produkt
Hastighetsmonitor
- Antal reläutgångar
2
- Mätingångar
Wahlweise Eingang für NAMUR-Sensoren; Universaleingang. für die verschiedensten Sensoren konfigurierbar (PNP. NPN. 2-Draht. Kontakt. Spannung)
- Driftspänning
24 V/DC
230 V/AC
- Mått.
(L x B x H) 22.5 x 22.5 x 90 mm
- Inbygg-nadsdjup
97 mm
- Vikt
210 g
- Bredd
22.5 mm
- Höjd
90 mm
- Längd
22.5 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Hastighetsmonitor Antal reläutgångar: 2
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 Hastighetsmonitor Antal reläutgångar: 2
Beskrivning
· enligt IEC/en 60 255-1
· avkänning av över- eller undervarvtal/stillestånd (omställbar funktion)
· brett inställningsområde 1... 120.000 IPM eller 0,15 20.000 Hz (vardera 10 områden)
· ingång för Namur-sensorer med sensor- och ledningsövervakning Avbrott och kortslutning
· ställbar hysteres 0,5... 50 %
· Inställbar startbryggtid 0...50 s, kan styras med extern kontakt
Inställbar övervakning på fel insignal vid funktion för överfrekvens, kan användas som extra stanströskel
Kan programmeras med klämmor
Larmfördröjning från 0... 100 s.
Larmminne eller automatisk återställning
· LED-visning för hjälpspänning, mätingång och utgångsrelä; extra LED för lednings- /
Sensorfel vid Namur-ingången
· hjälpspänning AC 230 V och DC 24 V in En enhet
2 växlare, viloströmsprincip (reläet utlöses vid larm)
· Arbetsströmsprincip på begäran
· kan väljas med analog utgång, proportionell mot varvtalet
· enhetsvariant med 2 frekvenströsklar och separat styrda utgångsreläer för För under- och övervarvtal, se MK 9055N/5_
· bredd 22,5 mm
