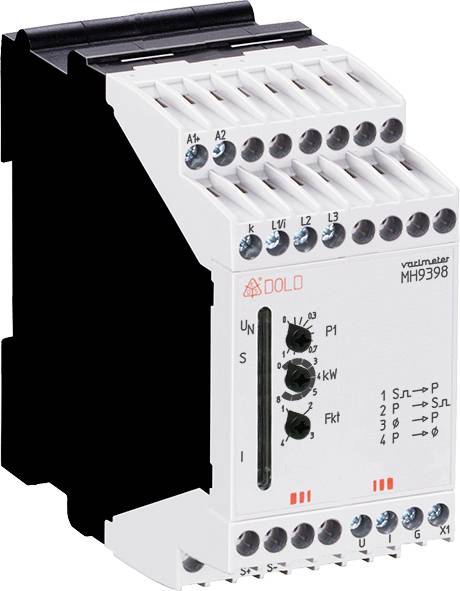

Liknande avbildning
Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Effektmätomformare 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Effektmätomformare
Typ
MH9398.11 AC12-230V UH=AC230V AC10A
Mått.
(L x B x H) 97 x 45 x 90 mm
Anslutning
Skruvklämma
Utgångssignal (spänning)
0 … 10 V und 2 … 10 V
Datablad (PDF)
Antal
Toal (4 952,00 kr / stycken)
4 952,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Mätomformare
- Mångsidigt användbar genom relä- och analoga utgångar
- Tillförlitlig överbelastningsidentifiering genom aktiv effektmätning
- För längre livslängd för dina elektriska drivanordningar
- Förebyggande underhåll
- Snabbare felpunktslokalisering
Tekniska specifikationer
- NOMINELL STRÖM IN AC 10 A.
- Mätområde: AC 100 mA... 10 A
- Överlastningsförmåga
- Permanent 16 A.
- Kortfristigt < 10 s: Max. 25 A.
- Överlast i strömområdet visas genom att lysdioderna snabbt blinkar.
- Nominell frekvens 50 / 60 Hz
- Frekvensområde: 45 400 Hz
- Svarsvärde: 0... 2,4 kW kan ställas in på absolutskala
- Inställning
- Område: 8 områden 0 2,4 kW
- REL: Fininställning 0... 0,3 kW
- Mätnoggrannhet
- (I % av inställningsvärdet): ± 4 %
- Hysteres
- (I % av inställningsvärdet): < 4 %
- Responstid < 350 ms
- Uppstartsbryggning: 500 ms fast
- Kontaktbestyckning: 1 växlare
- Termisk ström ith: 4 A omkopplingskapacitet enligt AC 15: Slutare: 3 A/AC 230 V IEC/en 60947-5-1
- ÖPPNARE 1 A/AC 230 V IEC/EN 60947-5-1
- ENLIGT DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
- Elektrisk livslängd vid 3 A, AC 230 V cos φ alf = 1:2 x 105 omslagscykler IEC/en 60947-5-1
- Kortslutningsskydd max. Smältsäkring 4 A GG/GL IEC/en 60947-5-1
- Mekanisk livslängd 30 x 106 omslagscykler
- Typ
MH9398.11 AC12-230V UH=AC230V AC10A
- Typ av produkt
Effektmätomformare
- Mått.
(L x B x H) 97 x 45 x 90 mm
- Anslutning
Skruvklämma
- Utgångssignal (spänning)
0 … 10 V und 2 … 10 V
- Utgångssignal (ström)
0 … 20 mA und 4 … 20 mA
- Driftspänning
230 V/AC (max)
- Driftspänning max.
230 V/AC
- Ingångssignal (ström)
AC 100 mA ... 10 A
- Innehåll
1 st
- Konfiguration
DIP-switch
- Bredd
45 mm
- Höjd
90 mm
- Längd
97 mm
- Max. omgivningstemperatur
+60 °C
- Min. omgivningstemperatur
-20 °C
- Matningsspänning (mun.)
230 V/AC
- Försörjningspänning U(B)
AC12-230V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Effektmätomformare 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Effektmätomformare 1 st
Beskrivning
Effektmätomformare MH 9398 från VARIMETER-familjen övervakar tillförlitligt den aktiva effekten hos enfasiga elektriska förbrukare. Inställningen av mätvärdet sker enkelt med 2 vridreglage. Vid överskridande av inställda gränsvärden kopplas utgångsreläet till. Dessutom finns 2 galvaniskt delade analoga utgångar. Detta kan användas för att ta fram det aktuella effektvärdet. Led:er signalerar den intilliggande hjälpspänning och koppling-reläets utgångsrelä.
Effektmätomformare är lämplig för övervakning av enfasiga elektriska industridrivningar med variabel motorbelastning och andra enfasiga förbrukare.
· enligt IEC/en 60255-1
· Mätmetod: Mätning av aktiv effekt/wattmätare
· identifiering av överbelastning
· galvaniskt separerade analoga signaler från antingen - 0 … 20 MA och 0 … 10 V eller - 4 … 20 mA och 2 … 10 V.
· Inställbar responstid
· hysteres fast inställd
· 1-fas
· LED-display för hjälpspänning och kontaktinställning
· Viloströmsprincip
· 45 mm bredd
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Effektmätomformare är lämplig för övervakning av enfasiga elektriska industridrivningar med variabel motorbelastning och andra enfasiga förbrukare.
· enligt IEC/en 60255-1
· Mätmetod: Mätning av aktiv effekt/wattmätare
· identifiering av överbelastning
· galvaniskt separerade analoga signaler från antingen - 0 … 20 MA och 0 … 10 V eller - 4 … 20 mA och 2 … 10 V.
· Inställbar responstid
· hysteres fast inställd
· 1-fas
· LED-display för hjälpspänning och kontaktinställning
· Viloströmsprincip
· 45 mm bredd
