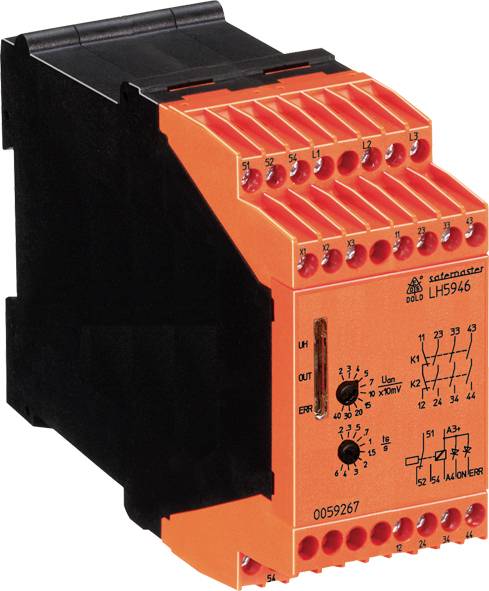

Liknande avbildning
Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s Standstill-monitor Antal reläutgångar: 5 Antal analoga ingångar: 2
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Standstill-monitor
Antal reläutgångar
5
Driftspänning
230 V/AC
Typ
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
Mätingångar
2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz
Datablad (PDF)
Antal
Toal (7 992,00 kr / stycken)
7 992,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Övervakningsrelä
- Sensorlöst och säkert
- Snabb responstid
- Enkel komplettering, eftersom den är sensorlös
- Kan kombineras med säkerhetshållare SAFEMMASTER STS
Tekniska specifikationer
- INGÅNG (L1 - L2 - L3)
- Mät- /motorspänning: Max. AC 690 V.
- Ingångsmotstånd 500 kΩ
- Utslagsvärde Uvid: 20 mV ... 400 mV, kan ställas in eller 0,2... 4 V, inställbar
- Hysteres (för avkänning vid motordrift): 100 %
- Urkopplingsfördröjning av utgångskontakterna vid identifiering av motorinlopp: < 100 ms
- Standstill: 0,2 inställbar 6 s.
- HJÄLPSPÄNNING UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V
- Rekommenderad säkring 2 A.
- Spänningsområde AC: 0,8... 1,1 UN
- DC: 0,9 1,2 UN
- Nominell förbrukning 5 VA, 3 W.
- Nominell frekvens (AC) 50 / 60 Hz
- Frekvensområde (AC): 45 65 Hz
- Max. rippel (DC) 10 %
- Startfördröjning för utgångsreläet vid aktivering av hjälpspänning (stående motor): 0,4... 0,8 s + inställd s.
- Kontaktbestyckning (säkerhetskontakter): 3 slutare, 1 öppnare
- Slutare-kontakterna 23-24, 33-34 och 43-44 kan användas för säkerhetsavstängning.
- Brytkontakt 11-12 kan endast användas som signalkontakt!
- Kontakttyp: Relä, tvångsstyrning
- Nominell ingångsspänning 250 V.
- Termisk ström ith: 5 A (upp till 40 °C)
- Kvadratisk summaström: Se Deratingkurva brytförmåga
- ENLIGT AC 15 SLUTARE 3 A/AC 230 V IEC/EN 60 947-5-1
- ÖPPNARE 1 A/AC 230 V IEC/EN 60 947-5-1
- EFTER DC 13 SLUTARE: 1 A/DC 24 V IEC/EN 60 947-5-1
- ÖPPNARE 1 A/DC 24 V IEC/EN 60 947-5-1
- Enligt DC 13 slutare: 4 A / 24 V vid 0,1 Hz IEC/en 60 947-5-1
- Öppnare 4 A / 24 V vid 0,1 Hz IEC/en 5-1–60 947
- Elektrisk livslängd vid 5 A, AC 230 V cos φ alf = 1: ≥ 2 x 105 omslagscykler
- Säkring av säkerhetskontakter: Max. smältsäkring 4 A GG / GL
- Säkringsautomat C6A maximal kopplingsfrekvens: 1200 / h
- Mekanisk livslängd: ≥ 50 x 106 omslagscykler
- Halvledar-signaleringsutgångar: 100 mA DC 24 V, pluskopplande, galvaniskt separerad, matning via A3+/A4, ”ON” för frisättning, ”ERR” för fel
- Brytkontakt 3 A AC 250 V (stängd)
- Typ
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
- Typ av produkt
Standstill-monitor
- Antal reläutgångar
5
- Mätingångar
2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz
- Driftspänning
230 V/AC
- Mått.
(B x H) 45 mm x 90 mm
- Antal analoga ingångar
2
- Inbygg-nadsdjup
121 mm
- Vikt
400 g
- Bredd
45 mm
- Höjd
90 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s Standstill-monitor Antal reläutgångar: 5 Antal analoga ingångar: 2
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s Standstill-monitor Antal reläutgångar: 5 Antal analoga ingångar: 2
Beskrivning
Säker stilleståndsavkänning vid 3- och 1-fasade elmotorer, t.ex. för frisättning av skyddstuckor på verktygsmaskiner eller för aktivering av remmarna.
Standstill-monitor LH 5946 är lämplig för identifiering av stopp på alla elmotorer, som vid sin drift genererar en Remanenz-relaterad spänning. LH 5946 mäter denna spänning, inducerad av restmagnetisering, på lindningsplinten. 2 redundanta mätkanaler (L2 mot L1 och L3 mot L1) används. Om induktionsspänningen till båda kanalerna samtidigt är mot 0, innebär det att enheten stängs av och utgångsreläet aktiveras. För att enheten ska kunna anpassas till olika motorer och applikationer, kan spänningsgränsen U, under vilken LH 5946 känner av stopp, ställas in. Den tid för vilken U måste underskridas är också inställbar så att stoppningen upptäcks definitivt och utgångskretsen frisläpps (stilleståndstid ts).
Dessutom känner enheten av ledarbrott vid mätingångarna L1/L2/L3. Om ledningsbrott konstateras, går utgångsreläet i säkert läge (som när motorn är igång). Detta tillstånd lagras och kan raderas genom bryggor av klämmor X3 - X2. Dessutom jämförs mätsignalerna från båda kanalerna ständigt med varandra. Om signalerna är mer än ca 2,5 s olika, utlöses synkroniseringsfelet. Detta fel återställas om båda kanalerna åter får tillräckligt med stora signalspänningar.
Klämmorna X1-X2 står för en återkopplingskrets för övervakning av
Externt anslutna skydd för kontaktförstärkning (öppnarkontakt). Om återkopplingskretsen inte behövs, måste de
Klämmor X1 - X2 bryggas, eftersom annars ett felmeddelande sker.
· uppfyller kraven
- Performance Level (PL) e och kategori 4 enligt en ISO 13849-1
- SIL-GRÄNSEN FÖR STÖDBERÄTTIGANDE (SIL CL) 3 · enligt IEC/en 62061
- Säkerhetsintegritetsnivå (SIL) 3 · enligt IEC/en 61508, IEC/en 61511 och en 61800-5-2
· säker stillståndsövervakning av 3- och 1-fas motorer
· inga externa initiatorer behövs
· oberoende av rotationsriktning
Ledarbrottavkänning i mätkretsen
· tvångsstyrda säkerhetskontakter: 3 slutare, 1 öppnare för AC 250 V.
2 halvledarsignaleringsutgångar
· 1 signalutgång (slutarkontakt)
· ställbar spänningströskel
· Inställbar stilleståndstid
· Lysdioddisplayer för motorstopp, ledavbrott och driftspänning
Lämplig för användning med frekvensomriktare
· 45 mm bredd
