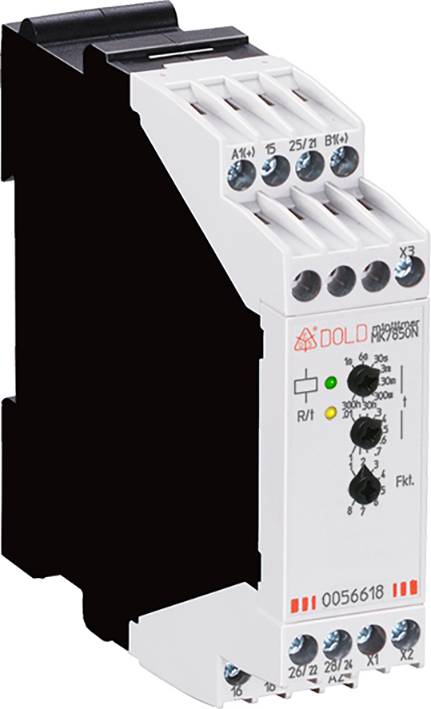

Liknande avbildning
Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Tidsrelä Multifunktionell 12 V/AC, 12 V/DC, 240 V/AC 1 st Tidsdomän: 0.02 s
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Tidsrelä
Utförande
Multifunktionell
Funktioner
Styr- & frånslagsfördröjning med styrkontakt
Styr- & frånslagsfördröjning
Taktgivare
Blinkers symmetrisk
Slår på och av torkning
OFF-impuls
Impulsgivare
Driftspänning
12 V/AC
12 V/DC
240 V/AC
Datablad (PDF)
Antal
Toal (2 232,00 kr / stycken)
2 232,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Multifunktionsrelä
- Upp till 10 funktioner i en enda enhet
- Förenklad lagring
- Större flexibilitet
- Snabb och exakt inställning av långa tider
Tekniska specifikationer
- Anslutningsmöjlighet för 2 fjärrpottar (t1 och t2)
- 1 växlare kan programmeras som direktkontakt
- Tillåten brytfrekvens: 36000 omslagscykler/h.
- Kortslutningssäker
- Max. Smältsäkring 4 A GG/GL IEC/en 60947-5-1
- Förpackningstyp
Piece
- Typ av produkt
Tidsrelä
- Typ
MK7850N.82/500/61 AC/DC12-240V
- Utförande
Multifunktionell
- Anslutning
Skruvklämma
- Funktioner
Styr- & frånslagsfördröjning med styrkontakt
Styr- & frånslagsfördröjning
Taktgivare
Blinkers symmetrisk
Slår på och av torkning
OFF-impuls
Impulsgivare
- Driftspänning
12 V/AC
12 V/DC
240 V/AC
- Driftspänning (min.)
12 V
- Driftspänning max.
240 V
- Driftspänning
12 - 240 V
- Kontakttyp
2 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
230 V/AC
- Växelström (max)
4 A
- Tidsintervallet (min.)
0.02 s
- Tidsintervallet (max.)
300 h
- Min. temperatur
0 °C
- Max. temperatur
+60 °C
IP20
IP40
- Elektrisk livslängd
Enligt AC 15 vid 1 A, AC 230 V: 1,5 x 105 kopplingsp. IEC/EN 60947-5-1
- Mekanisk livslängd
≥ 1 x 106omslagscykler
- Bredd
22.5 mm
- Höjd
90 mm
- Djup
97 mm
- Mått.
(B x H x D) 22.5 x 90 x 97 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2359234 Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Tidsrelä Multifunktionell 12 V/AC, 12 V/DC, 240 V/AC 1 st Tidsdomän: 0.02 s
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2359234 Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Tidsrelä Multifunktionell 12 V/AC, 12 V/DC, 240 V/AC 1 st Tidsdomän: 0.02 s
Beskrivning
Tidsberoende kontroller för industri- och tågapplikationer.
· Enligt IEC/en 61 812-1
· 8 funktioner kan ställas in via vridströmbrytare:
Tillslagningsfördröjning (av)
Påslagningsfunktion (EW)
Impulsgivare fördröjd (IE)
Blinkfunktion, start med impuls (BI)
Tillslagsfördröjning (RV)
Impulsomformare (IF)
Funktion för frånkoppling (AW)
Aktiverings- och återfallsfördröjning (av/RV)
· 8 tidsperioder från 0,02 s... 300 h kan ställas in via vridströmbrytare
· Spänningsområde AC/DC 12... 240 V
· Med tidsfördröjningsavbrott / tidaddition i alla funktioner
· Kan styras med tvåtrådsbrytare
· 2 växlare, varav en kan programmeras som direktkontakt
· Led-indikatorer för spänningsförsörjning, kontaktinställning och tidslängd
· Ledaranslutning: Även 2 x 1,5 mm2 litzkabel med hylsa och plastkragar, eller 2 x 2,5 mm2 massiv din 46 228-1/ -2/ -3/-4
· 22,5 mm bredd.
· Med andra tidsinställning t2 för funktionerna
Taktgivare, början med impuls (TI) eller paus (TP)
Tack vare det separata inställningsalternativet av impuls- och
Paustid kan användas som taktgivare.
Till- och frånslagningsfunktion (EW/AW)
Aktiverings- och återfallsfördröjning (av/RV)
Pulsgivande (IE) och inställning av pulslängd
· Anslutningsmöjlighet för 2 fjärrpottar
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
· Enligt IEC/en 61 812-1
· 8 funktioner kan ställas in via vridströmbrytare:
Tillslagningsfördröjning (av)
Påslagningsfunktion (EW)
Impulsgivare fördröjd (IE)
Blinkfunktion, start med impuls (BI)
Tillslagsfördröjning (RV)
Impulsomformare (IF)
Funktion för frånkoppling (AW)
Aktiverings- och återfallsfördröjning (av/RV)
· 8 tidsperioder från 0,02 s... 300 h kan ställas in via vridströmbrytare
· Spänningsområde AC/DC 12... 240 V
· Med tidsfördröjningsavbrott / tidaddition i alla funktioner
· Kan styras med tvåtrådsbrytare
· 2 växlare, varav en kan programmeras som direktkontakt
· Led-indikatorer för spänningsförsörjning, kontaktinställning och tidslängd
· Ledaranslutning: Även 2 x 1,5 mm2 litzkabel med hylsa och plastkragar, eller 2 x 2,5 mm2 massiv din 46 228-1/ -2/ -3/-4
· 22,5 mm bredd.
· Med andra tidsinställning t2 för funktionerna
Taktgivare, början med impuls (TI) eller paus (TP)
Tack vare det separata inställningsalternativet av impuls- och
Paustid kan användas som taktgivare.
Till- och frånslagningsfunktion (EW/AW)
Aktiverings- och återfallsfördröjning (av/RV)
Pulsgivande (IE) och inställning av pulslängd
· Anslutningsmöjlighet för 2 fjärrpottar
