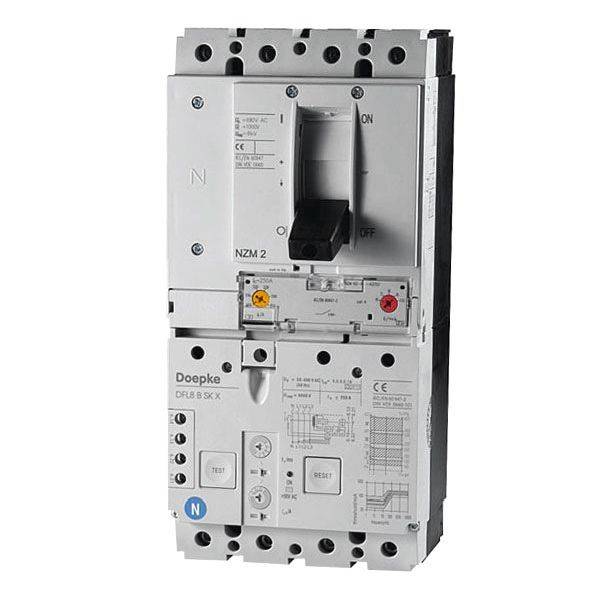

Doepke 09219783 Jordfelsbrytare/Säkerhetsbrytare allströmskänslig FI 0.3 A

Brytare med felströmsskydd (CBR) kopplar hög ström, skyddar driftutrustning, kablar och ledningar mot överström och personer mot elektrisk stöt. DFL 8 är kompakta apparater med inbyggd hjälpbrytare och anslutningsklämmor för stort kabeltvärsnitt. Brytare av typ B är allströmskänslig vid frekvenser från 0 Hz (släta likfelström) upp till 150 kHz. Den ökar stötström- och vibrationstålig. Brytare med kurvan NK ger klassiska brandskydd på 300 mA vid frekvenser upp till 150 kHz. De är optimerade för brandriskområden. Till brytare på denna variant kan felkontaktströmmen ställas in individuellt i steg för respektive program (0.3 A, 0.5 A, 1 A). På så sätt kan även den icke-attraktiva gränstiden ställas in stegvis. På så sätt kan en selektiv felströmsbrytare uppnås i anläggningar med uppdelad fördelare. Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230, 400 V, V och en märkfrekvens på 50 Hz. Egenskaper: Inställbar märkfelström; mätström från 100 A till 250 A; märkspänning 230 V, 400 V AC; fyrpolig; felström för släta likström samt växel- och pulserande likström; hög tolerans mot fluktuationer vid hjälpspänning vid registrering av felström typ B; nät- och hjälpspänningsoberoende utlösning vid felström av typ A och vid överström; hög kortslutningskapacitet; anslutningsklämmor upp till 185 mm2; hög stötström, dvs. låg lutning till felutlösningar genom transienta felströmmar; sliprar för distorfri och fördröjd överström kan ställas in; inbyggd hjälpbrytare; monteringssätt: fastsättning på monteringsplatta; montering, valfritt; inmatning från nedan; användningsområden: graderade elförsörjningsanläggningar med hög kortslutningskapacitet för TN-s-, TT- och TN-C-s-nät i byggnader med särskilda ändamål och i IT-nät kan felströmsutlösning av CBR införas för att stänga av ett andra jordfel. på grund av sin allströmskänslig felströmsutlösning lämpar sig denna allströmkänsliga CBR särskilt för skydd av anläggningar med elektroniska anordningar som inte är galvaniskt isolerade från nätet på ingångssidan; kan inte användas till felströmsskydd i TN-C-nät; instruktioner: brandskydd vid inställning IDN = 0.3 A till 150 kHz <; />

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
