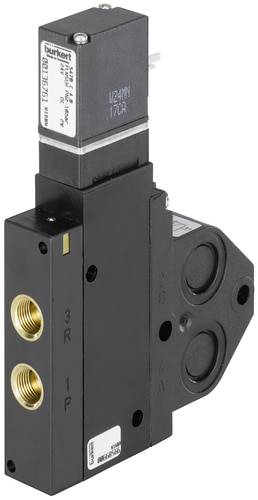

Liknande avbildning
Bürkert Servostyrd ventil 136768 5470 Namur 110 V/DC, 120 V/DC Kapslingsmaterial Polyamid Tätningsmaterial NBR 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 272,00 kr / stycken)
1 272,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
4/2-vägs magnetventil för pneumatik med Namurflansch
- Extreme omkopplings tillförlitlighet Låg strömförbrukning plast version som standard med manuell styrning
Tekniska specifikationer
- Nominell bredd 4,0 mm
- Qnn-värde luft 300 l/min
- Tryckområde 2 - 10 bar
- Ledning anslutningar G 1/8" (anslutningar 1 och 3), namurfläns anslutningar (2 och 4)
- Spänning 110 - 120 V/DC
- Medeltemperatur -10 till +50 °C
- Omgivningstemperatur -10 till +55 °C.
- Öppningstid 15 ms
- Stängningstid 20 ms
- Elektrisk effektförbrukning 3 W
- Typ
5470 Namur
- Typ av produkt
Servostyrd ventil
- Driftspänning
110 V/DC
120 V/DC
- Kapslingsmaterial
Polyamid
- Anslutningstyp
G 1/8
- Drifttryck (max.)
10 bar
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Strömeffektförbrukning
3 W
- Tillverkarnr.
136768
- Driftstryck (min.)
2 bar
- Tätningsmaterial
NBR
- Funktion
4/2-vägs
- Vikt
0.150 kg
- Medietemperatur, intervall
-10 till +50 °C
- Max. medietemperatur
+50 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrala gaser
- Nominell bredd
4 mm
- Egenskaper
Namurfläns på sidan
- Höjd
115 mm
- Längd
87 mm
- QNn-värde
300 l/min
IP65
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
-10 °C
- Verkningssätt
Normalläge utgång 2 trycktomgång 4 ventilerade
Dokument & nedladdningar
Datablad
Datablad 626296 Bürkert Servostyrd ventil 136768 5470 Namur 110 V/DC, 120 V/DC Kapslingsmaterial Polyamid Tätningsmaterial NBR 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 626296 Bürkert Servostyrd ventil 136768 5470 Namur 110 V/DC, 120 V/DC Kapslingsmaterial Polyamid Tätningsmaterial NBR 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Magnetventilen är försedd med en Namur-standard fläns för enkel direktmontage på processautomation. Den är tillverkad av hög kvalitet plast.
Magnetventilen är försedd med en Namur-standard fläns för enkel direktmontage på processautomation. Den är tillverkad av hög kvalitet plast.
Version
- 4/2--Namur magnetventil
- Med handmanövrering
- Normalt port 2 tryck, port 4 utmattad
- Kapslingsmaterial polyamid
- Tätningsmaterial NBR
- Media dimsmord tryckluft och icke-smorda, neutrala gaser (5 mikron filtrering)
- Spänningstolerans ± 10%
- Driftläge: kontinuerlig drift 100% tull
- skyddsklass IP 65 med kontakt
- elektrisk anslutning Kabelstiftdon enligt DIN 43650 formulär C
- installation Vid behov, företrädesvis med ställdon upprätt
- plugg vingarna i sidled
Tips
Levereras utan kabelkontakt (se tillbehör)
