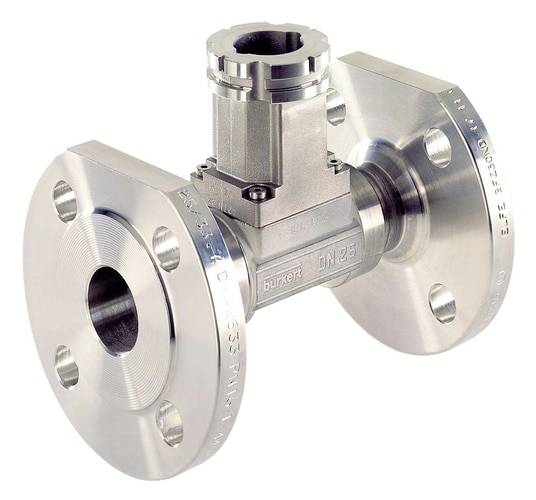

Liknande avbildning
Bürkert 428778 S020 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Passning för flödesmätning
Typ
S020
Innehåll
1 st
Längd
130 mm
Höjd
80 mm
Datablad (PDF)
1 Styck
Antal
Toal (4 952,00 kr / stycken)
4 952,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Insertion-avpassning för flödesmätningar typ 8020 och typ 8045
- Passar till impeller-flödesmätare typ 8020 och magnetiskt induktiv flödesmätare typ 8045.
Viktig information!
Tekniska specifikationer
- Nominell bredd 15 mm
- Ledningsanslutning fläns ANSI B16-5-1988
- Mediumtemperatur -15 till 160 °C
- Mediumtryck PN 16 (tryckgränserna är även beroende av vilken mätare som används - se tryck-temperatur-diagram i databladet)
- Omgivningstemperaturen är även beroende av vilken mätare som används - se datablad)
- Typ av produkt
Passning för flödesmätning
- Typ
S020
- Innehåll
1 st
- Längd
130 mm
- Höjd
80 mm
- Drifttryck (max.)
16 bar
- Kapslingsmaterial
Rostfritt stål
- Vikt
2.240 kg
- Max. medietemperatur
+160 °C
- Min. medietemperatur
-15 °C
- Nominell diameter
15 mm
- Tätningsmaterial
FKM
- Material (specifikationer)
Hölje: rostfritt stål, tätning: FKM
- Anslutningstyp
Flänsbild enligt ANSI B16 för DN 15
- Max. omgivningstemperatur
+60 °C
Dokument & nedladdningar
Datablad
Datablad 627273 Bürkert 428778 S020 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 627273 Bürkert 428778 S020 1 st
Beskrivning
Insertion-avpassningen är speciellt konstruerad för Insertion mätare från Bürkert. En mätpunkt består av en inloppskontakt, avpassningen och en utloppsavståndet.
Version
- T-avpassning
- Höljets material: rostfritt stål
- Rostfritt stål mellantappar
- FKM-tätning
Tips
Avpassning för sensorer typ 8020 och typ 8045.
Minsta inlopps- och utloppsavstånd måste följas enligt EN ISO 5167-1 (se datablad).
