Name: Bürkert 249897 Proportionell tryckreglerventil 2861 G 1/8 Nominell bredd 1.6 mm Kapslingsmaterial Mässing Tätningsmateri
Brand: Bürkert
SKU: 3047044
Availability: BackOrder

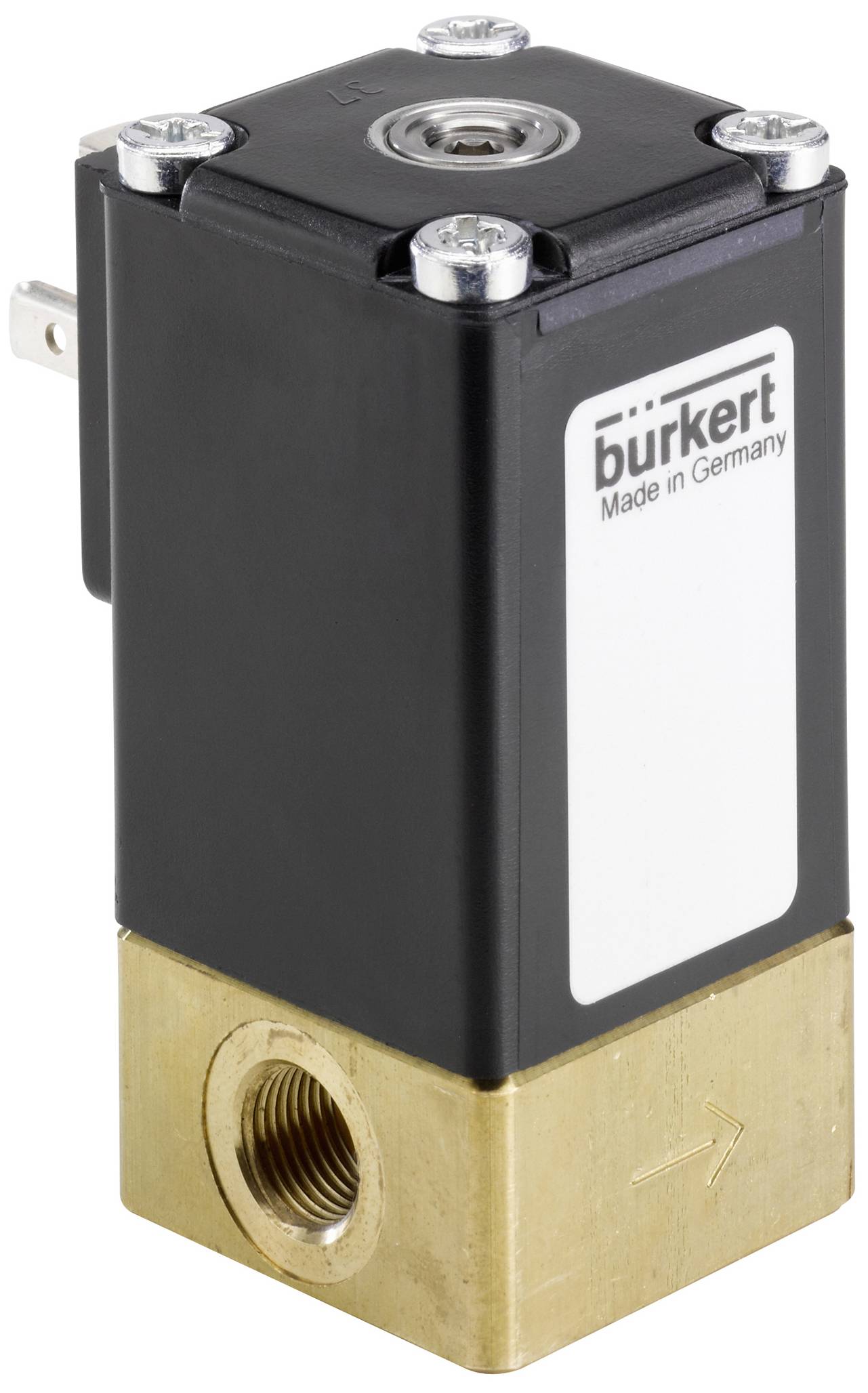

Ett magnetventil från Bürkert, "Made in Germany", svart och guldfärgad, med en pil som visar flödesriktningen.

Liknande avbildning

Datablad (PDF)

Leverans tis 20 okt.

1 Styck

Antal

Styck

Toal (1 352,00 kr / stycken)

1 352,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tryckluftsventil

Hög dynamik
Nominellt viddsområde DN 0,8... 2,0 mm
Bra inställningsområde

Tekniska specifikationer

Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 90 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: -1 bar.
Tryck & temperatur - nominellt tryck max. 6 bar.
Tryck & temperatur - differenstryck max: 6 bar.
Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
Elektrisk anslutning - elektriskt anslutning typ: Kontaktbild form B enligt branschstandard
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Elektrisk anslutning – elektrisk anslutning typ: hane
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - luftström: Under sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - syreutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: Fast
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - kärnstyrning: Glidring
Enhetsegenskaper - PWM-frekvens min.: 650 Hz
Enhetsegenskaper - PWM-frekvens max. 800 Hz
Enhetsegenskaper - inställningsområde: 1:25
Enhetsegenskaper - inre ledning 2: Frångående kontakt
medium & kalibrering - montering: Valfri
medium & kalibrering - lämplig för flytande medier: Ja
medium & kalibrering - lämplig för gas-medier: Ja
Nominell bredd (kV värde) - QNn värde (gas) 59 l/min.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 1,6 mm
Nominell bredd (kV värde) - kV värde (vatten): 0,055 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 1/16 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/8
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/8
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - spänning min / nominell spänning 24 V.
Spänning max / nominell spänning 24 V.
Spänning - växelspänning: Nej
Spänning - likspänning: Ja
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 20 mm
Spole (Kern) - spolmotstånd 82 ohm
Spole (Kern) – spole typ: Fastskruvad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
Spole (Kern) - Mediumberöringden del av kärnstyrrör material: Rostfritt stål
Spole (Kern) - Mediumberöringterad del kärnstyrelement 1 material: Rostfritt stål
Spole (Kern) - Mediumberöringden del kärnstyrningselement 2 material: Rostfritt stål
Material - huvudventil material mediumberörd: Mässing
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
Godkännanden - nominell effekt - 5 W.

Typ: 249897

Typ av produkt: Proportionell tryckreglerventil

Driftspänning: 24 V

Kapslingsmaterial: Mässing

Anslutningstyp: G 1/8

Drifttryck (max.): 6 bar

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Strömeffektförbrukning: 5 W

Tillverkarnr.: 249897

Driftstryck (min.): -1 bar

Tätningsmaterial: FKM

Funktion: 2/2-vägs

Medietemperatur, intervall: -10 till 90 °C

Max. medietemperatur: 90 °C

Min. medietemperatur: -10 °C

Medium: Tryckluft

Nominell bredd: 1.6 mm

QNn-värde: 59 l/min

: IP65

Styrtryck (max.): 6 bar

Styrtryck (min.): -1 bar

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Verkningssätt: Direktverkande

Kv-värde: 0.055 m³/h

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3047044 Bürkert 249897 Proportionell tryckreglerventil 2861 G 1/8 Nominell bredd 1.6 mm Kapslingsmaterial Mässing Tätningsmateri

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047044 Bürkert 249897 Proportionell tryckreglerventil 2861 G 1/8 Nominell bredd 1.6 mm Kapslingsmaterial Mässing Tätningsmateri

Beskrivning

Den ytterst kompakta proportionalventilen typ 2861 finns till nominell bredd 2 mm och bygger på den högre standardvarianten av typ 2871. Den fungerar som ställdon i slutna processregleringskretsar (tryck, flöde, temperatur, etc.).
Jämfört med standardutförande har ventilen i huvudsak en enklare inre konstruktion, montering och provning är optimerade för att snabbare släppa storlekar för större serier inom en kortare tid.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tips

Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
