Bungard SMT 3000 ECO Plus Monteringsplatta 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Monteringsplatta
Driftspänning
240 V/AC
Vikt
15000 g
Längd
600 mm
Bredd
600 mm
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
90 837,74 kr
3
2% = 2 216,44 kr
88 621,30 kr
5
3% = 3 097,57 kr
87 740,17 kr
10
4% = 3 688,02 kr
87 149,72 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (90 837,74 kr / stycken)
90 837,74 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer

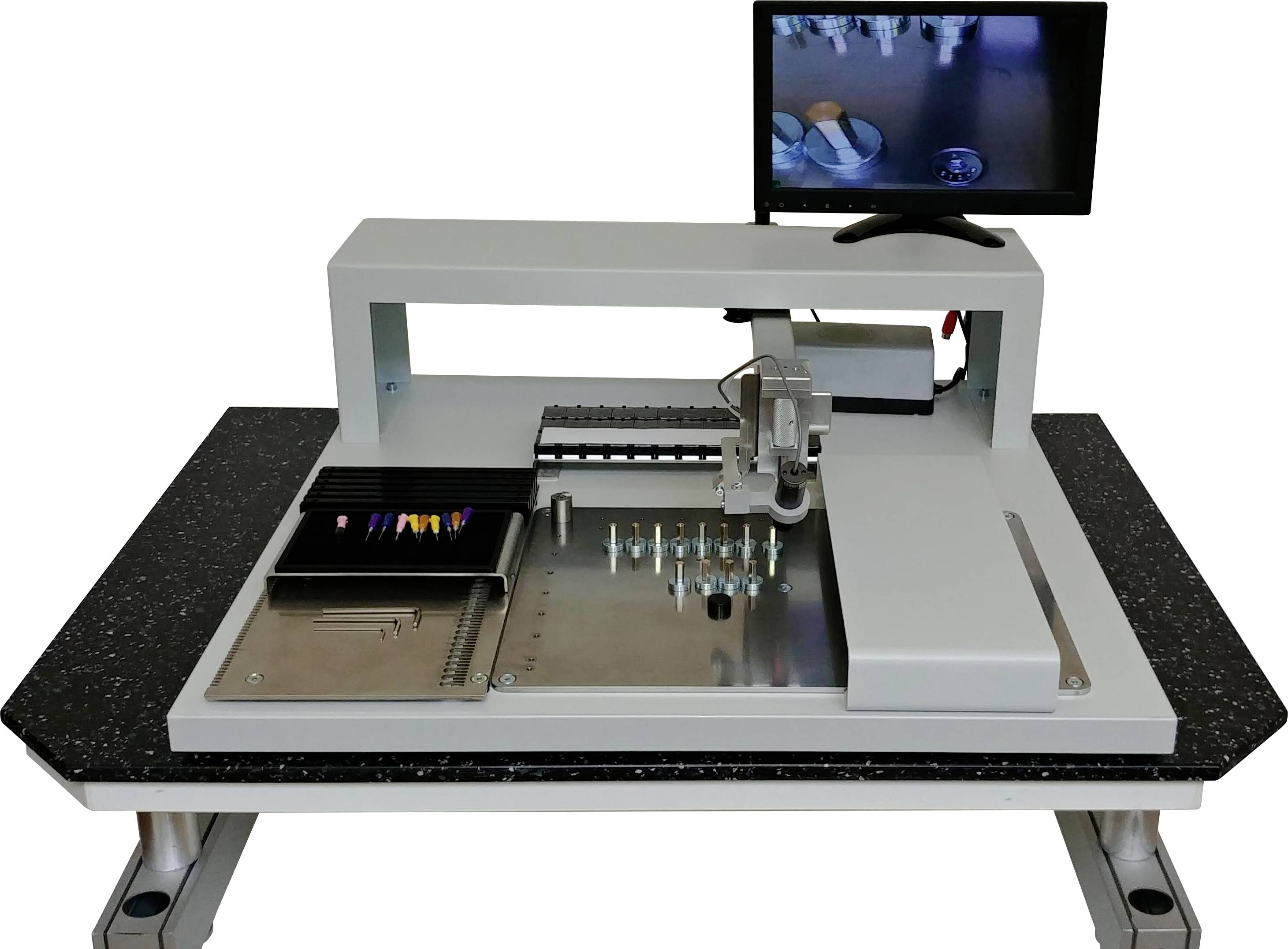

Manuell Pick&Place-Mandeator SMT3000 ECO Plus (med kamera och bildskärm)
- Manipulator för utrustning med SMD-komponenter
- Lättgående XY portal med bestyckningshuvud i Z-axel
- Med flexibel magnetisk kretskortshållare, handuppläggningsyta
- Hållarskena med 5 Tape-ingångar och universellt komponentstöd
- Stativ med 36 containrar och vakuumpump
- Hölje och handlovsstöd pulveriserat i ljusgrå 7035
Viktig information!
Tekniska specifikationer
- Bestyckningseffekt: Ca 200-500 SMDs/timme
- Monteringområde 270 x 170 mm
- Z-nav bestyckningshuvud 25 mm
- Rotationsvinkel 0 - 360 grader
- Bassats 5 remmar (valfritt med extra skenor max. 19 x 8 mm)
- Bulkgods: Stativ med max. 36 containrar
- Range 0402 - 70x70mm
- max. Komponenthöjd 20 mm
- min./max. PCB-storlek 8 x 8 mm
- max. Kretskortstjocklek 10 mm
- Max. fri höjd under LP 18 mm
- max. PCB-storlek 340 x 170 mm
- Luftfuktighet 50–75 %
- Drifttemperatur: 15-30° C.
- Buller 50-70db
- Typ av produkt
Monteringsplatta
- Driftspänning
240 V/AC
- Vikt
15000 g
- Längd
600 mm
- Bredd
600 mm
- Höjd
200 mm
- Innehåll
1 st
- Typ
SMT 3000 ECO Plus
- RoHS-godkänd
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3417729 Bungard SMT 3000 ECO Plus Monteringsplatta 1 st
Beskrivning
Manipulator för tillverkning av prototyper och små serier. Det patenterade Pick & Place-huvudet möjliggör bekväm hantering av SMD-komponenter. Det modulära systemet kan konfigureras för användning i alla sammanhang. Systemet realiserar hela processen, från applicering av lödpasta eller lim till att förse de olika komponenterna med utrustning. Den lättgående styrningen av bestyckhuvudet hjälper SMD-hårddiskar att placera exakt
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Doseringsanordning
- Manipulatorn kan med kompressor och handdoseringsapparat utökas till en dispenser. Förutom lödpasta och lim kan även andra medier dispensen.
- Komponentgivare
- Komponenterna kan tillhandahållas både i bältet och som bulkmaterial i systemet för bearbetning.
- Tapefjäder
- Tapefeeder kan förgissa standarddelar i stora mängder på arbetsplatsen. När täckbandet dras ut, läggs bandet automatiskt fram och de komponenter som ska bearbetas friläggs.
- Laboratorieselesändare
- Med bältesgivaren kan de band som behövs för produktionen bearbetas. De enskilda komponenterna kan tas ut direkt ur bältet och ingen omfyllning i bulkbehållare behövs.
- Godsvagn
- Skakningsbehållaren har kondensatorer, motstånd och IC-kretsar.
- Kamerafäste
- Med hjälp av en kamera som kan fästas direkt på bestyckningshuvudet kan hela bestyckningsprocessen förstoras från hämtning till placering av komponenten på en skärm.
