Name: Bals Elektrotechnik 301 301 CEE koppling 32.0 A 5-polig 400 V 1 st
Brand: Bals Elektrotechnik
SKU: 3307925
Availability: InStock

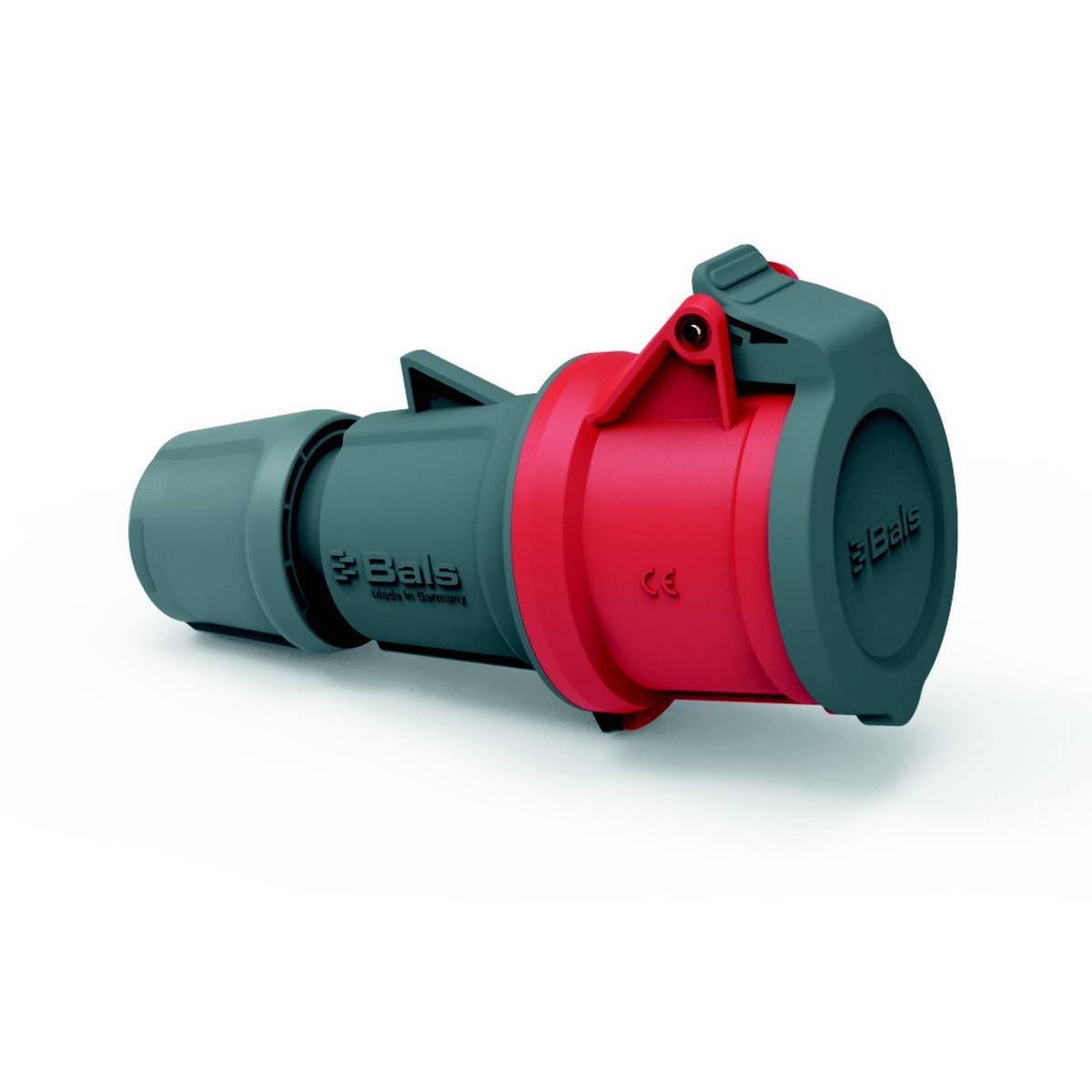

Industriell kontaktdon från Bals i grått och rött, robust design.

Diagram över en elektrisk kontakt med dimensionsangivelser (x, y, z, øa, øe) och tabell som visar dimensioner för olika strömstyrkor (16-32 A).

Teknisk ritning av en cylindrisk kontaktanslutning med dimensionerna x, y, z, Øa, Øe. Tabell: Amperevärden 16-32, mått för x, y, z, Øa, Øe och ledningsarea i mm².

1/3

Bals Elektrotechnik

Datablad (PDF)

Snabb leverans tis 13 okt.

49 Styck

Antal

Styck

Toal (239,20 kr / stycken)

239,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 32 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP: IP54
Anslutningsteknik: Skruvlös klämma
Pluggriktning rak
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej

Typ av produkt: CEE koppling

Nominell spänning: 400 V

Nominell ström: 32.0 A

Nominell ström - avrundad: 32 A

Anslutning A: Skruvlös terminal

Utförande: rak

: IP54

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Vikt: 0.3800 kg

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3307925 Bals Elektrotechnik 301 301 CEE koppling 32.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3307925 Bals Elektrotechnik 301 301 CEE koppling 32.0 A 5-polig 400 V 1 st

Beskrivning

Koppling INNOLINQ QC
32 A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP54
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Kontaktbärare/kontakter: Kontakterna är blanka i mässing, kontaktbäraren är gjord av högvärmebeständigt material
Maximal ledararea: 6,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som klämfjäder i bur med KONTEX-ULTRA kontakt
Ledningsingång: Med kabelförskruvning
Apparatfärg: Fällbart lock mörkgrå RAL 7012, krage röd RAL 3000, kabelskruvförband mörkgrå RAL 7012, hölje mörkgrå RAL 7012
Enhetshöjd 205 mm, bredd: 80 mm, apparatdjup: 105 mm
Halogenfri: Ja
Övriga tekniska egenskaper: Denna produkt är utan blyandel, med MULTI-Grip kabelförskruvning och integrerad dragavlastning, anslutningen av höljesdelarna är skruvlöst och spärras genom ett snäpplås. Det är möjligt att öppna med en skruvmejsel, för kablar med en minut. Diameter från 13 mm till max. Diameter 29 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
