Name: Bals Elektrotechnik 12814 12814 CEE apparatdosa 16.0 A 4-polig 400 V 1 st
Brand: Bals Elektrotechnik
SKU: 3146121
Availability: BackOrder

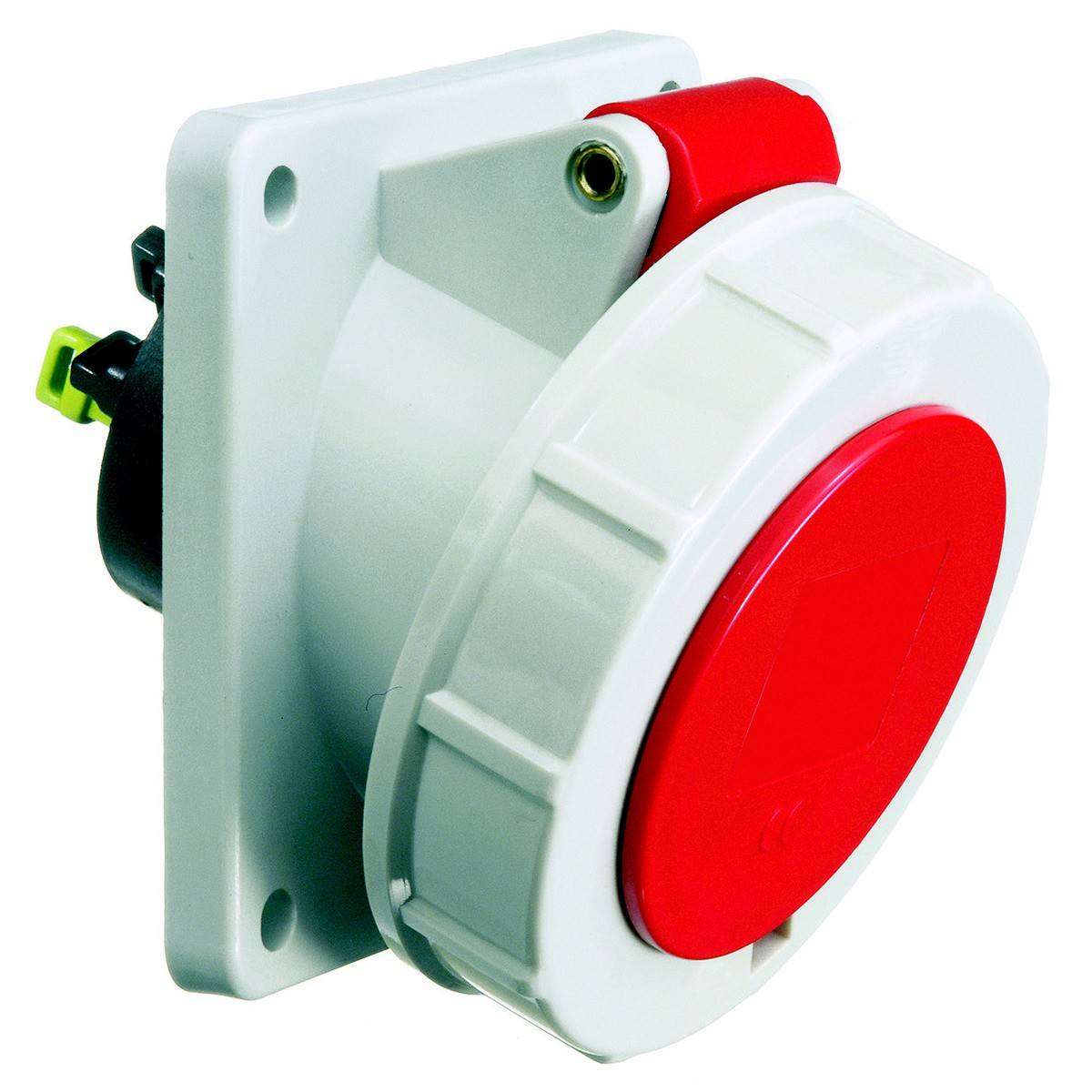

En vit och röd trefaskontakt, lämplig för industriella tillämpningar, monterad på en grå vägg.

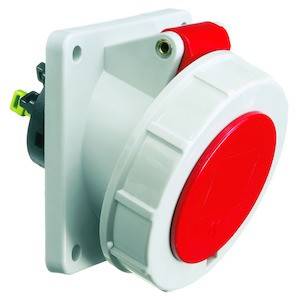

Elektrisk kontakt med röd strömbrytare, monterad på vit platta; industriell design för robusta tillämpningar.

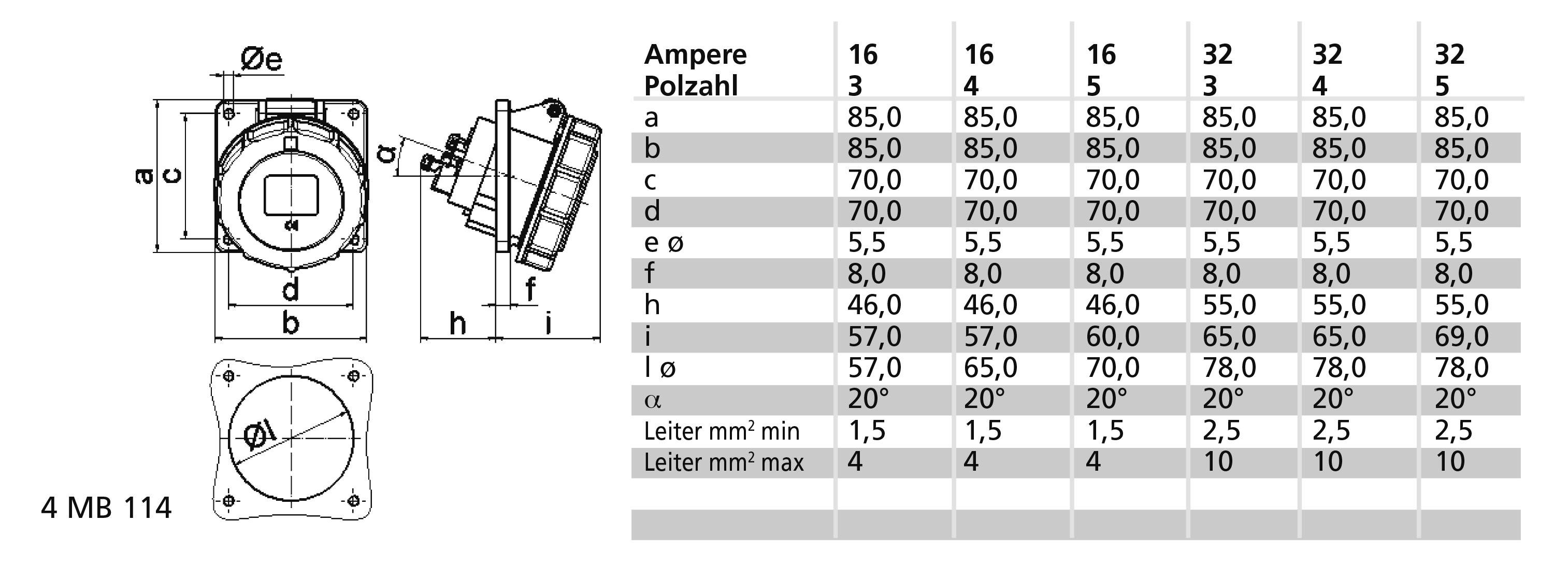

Teknisk ritning av en kontaktdon med dimensioner och en tabell. Tabellen visar värden för strömstyrkor på 16, 32 och 63 ampere vid olika antal poler.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans fre 27 nov.

Antal

Styck

Toal (1 432,00 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Poltal 4
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP: IP67
Anslutningsteknik: Skruvlös klämma
Kontaktriktning: Vinklad
Ledningsingång: Övriga
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej
Flänsmått vertikalt 85 mm
Borrhålsavstånd vertikalt 70 mm
Flänsmått horisontellt 85 mm
Borrhålsavstånd horisontellt 70 mm

Typ av produkt: CEE apparatdosa

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: Vinklad

: IP67

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 4

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

: 3000

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP67

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146121 Bals Elektrotechnik 12814 12814 CEE apparatdosa 16.0 A 4-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146121 Bals Elektrotechnik 12814 12814 CEE apparatdosa 16.0 A 4-polig 400 V 1 st

Beskrivning

Utanpåliggande uttag QUICK-Connect lutande
16A 4P (3P+PE) 400V (380 - 415V~) 6H IP67
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Ledningsingång: Övriga
Apparatfärg: Självslutande lock röd RAL 3000, bajonettring grå RAL 7035, hölje grå RAL 7035
Enhetshöjd 90 mm, bredd: 85 mm, apparatdjup: 99 mm
Flänsmått vertikalt: 85 mm, flänsmått horisontellt: 85 mm
Borrhålsavstånd vertikalt: 70 mm, horisontellt borrhålsavstånd: 70 mm
Andra tekniska egenskaper: Lutningen är 20°

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
