Name: Bals Elektrotechnik 12803 12803 CEE apparatdosa 32.0 A 5-polig 500 V 1 st
Brand: Bals Elektrotechnik
SKU: 3146211
Availability: BackOrder

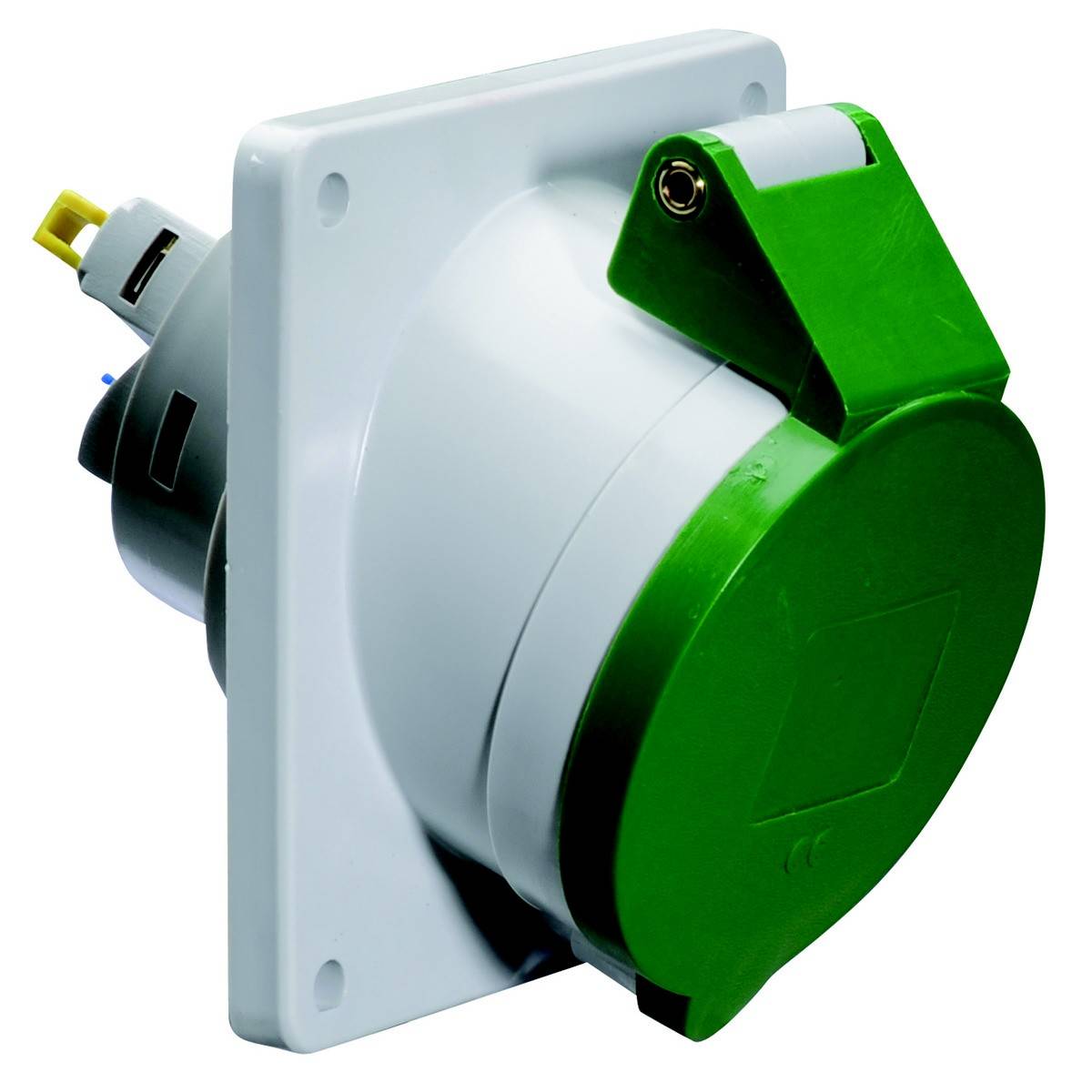

Industriellt uttag med grönt skyddslock, monterat på vit platta. Lämplig för industriella tillämpningar, robust och väderbeständig.

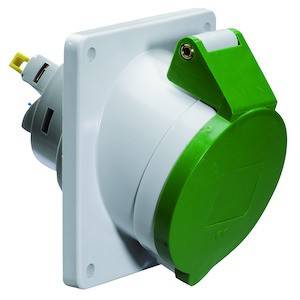

En vit-grön elektrisk väggkontakt med vikbart lock. Kontakten är avsedd för industriella tillämpningar och har en robust konstruktion.

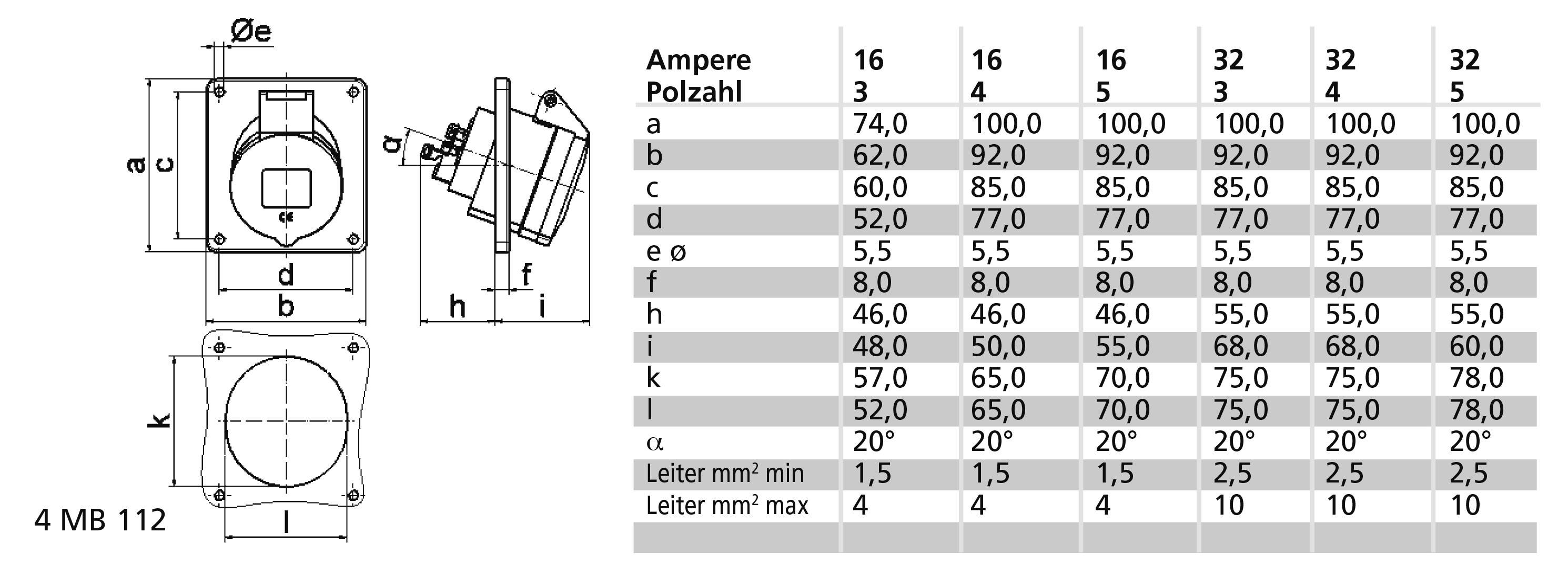

Teknisk ritning av en kontaktdon med tabell för dimensioner och ledarareal beroende på ampere och antal poler.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans fre 27 nov.

Antal

Styck

Toal (1 192,00 kr / stycken)

1 272,00 kr

-6 %

1 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 32 A.
Spänning enligt en 60309-2: 50-500 V (100-300 Hz) grön
Antal poler: 5
Klocktid 10 h.
Indikeringsfärg grön
RAL-nummer: 6002
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kontaktriktning: Vinklad
Ledningsingång: Övriga
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej
Flänsmått vertikalt 100 mm
Borrhålsavstånd vertikalt 85 mm
Flänsmått horisontellt 92 mm
Borrhålsavstånd horisontellt 77 mm

Typ av produkt: CEE apparatdosa

Nominell spänning: 500 V

Nominell ström: 32.0 A

Nominell ström - avrundad: 32 A

Anslutning A: Skruvlös terminal

Utförande: Vinklad

: IP44

Tillverkarfärg: Grön

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 500 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146211 Bals Elektrotechnik 12803 12803 CEE apparatdosa 32.0 A 5-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146211 Bals Elektrotechnik 12803 12803 CEE apparatdosa 32.0 A 5-polig 500 V 1 st

Beskrivning

Utanpåliggande uttag QUICK-Connect lutande
32 A 5p (3P+N+PE >) 50V grön 100-300Hz (> 50V~) 10h IP44
Frekvens: 100 till och med 300 Hz
Tekniska indikeringsfärg: Grön RAL 6002
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 10,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Ledningsingång: Övriga
Apparatfärg: Fällbart lock grön RAL 6002, hölje grå RAL 7035
Enhetshöjd 103 mm, bredd: 92 mm, apparatdjup: 113 mm
Flänsmått vertikalt: 100 mm, flänsmått horisontellt: 92 mm
Borrhålsavstånd vertikalt: 85 mm, horisontellt borrhålsavstånd: 77 mm
Andra tekniska egenskaper: Lutningen är 20°

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
