Name: Bals Elektrotechnik 12741 12741 CEE apparatdosa 16.0 A 5-polig 400 V 1 st
Brand: Bals Elektrotechnik
SKU: 3145918
Availability: BackOrder

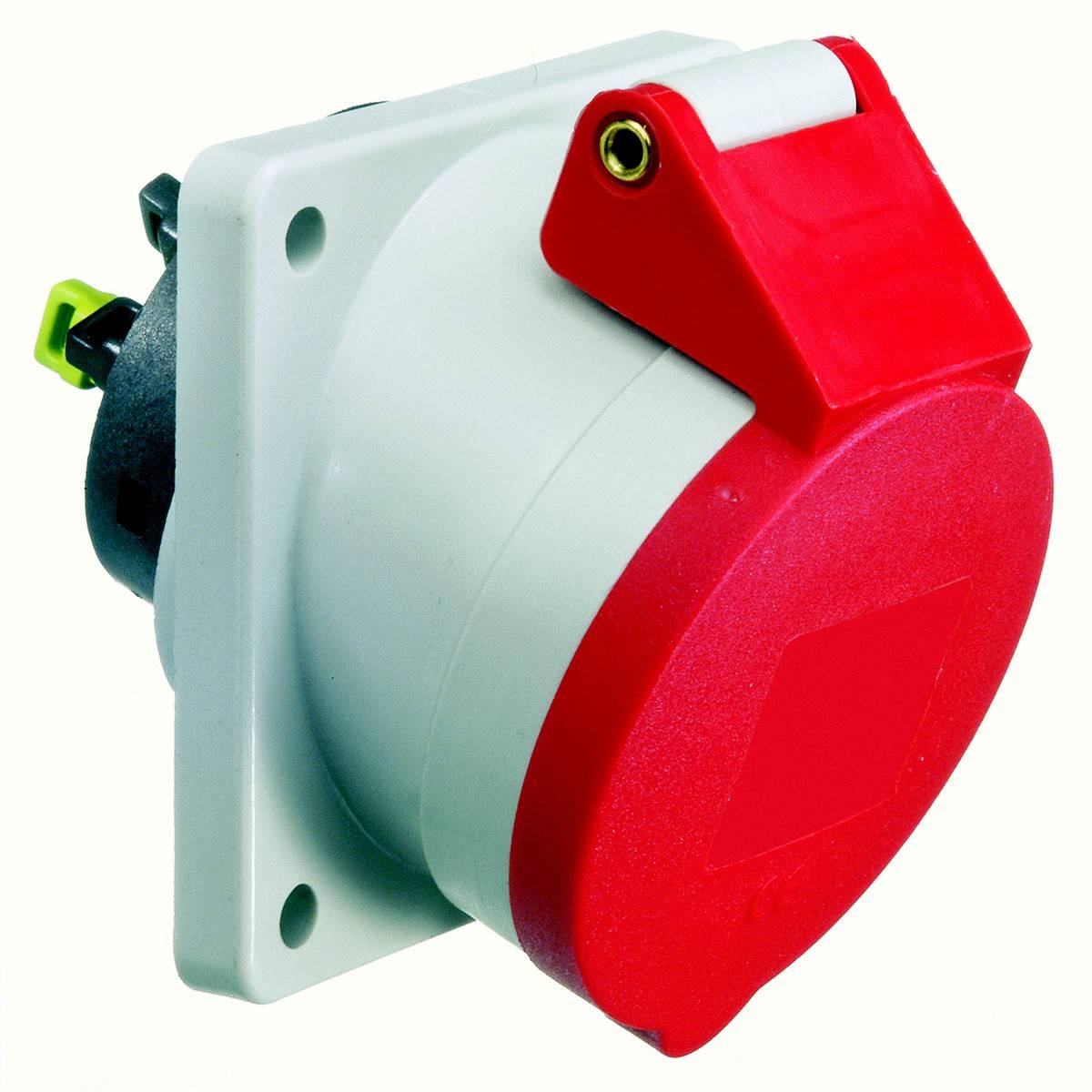

Röd industriell elkontakt med skyddslock på vit hållare, lämplig för industriella tillämpningar och höga strömstyrkor.

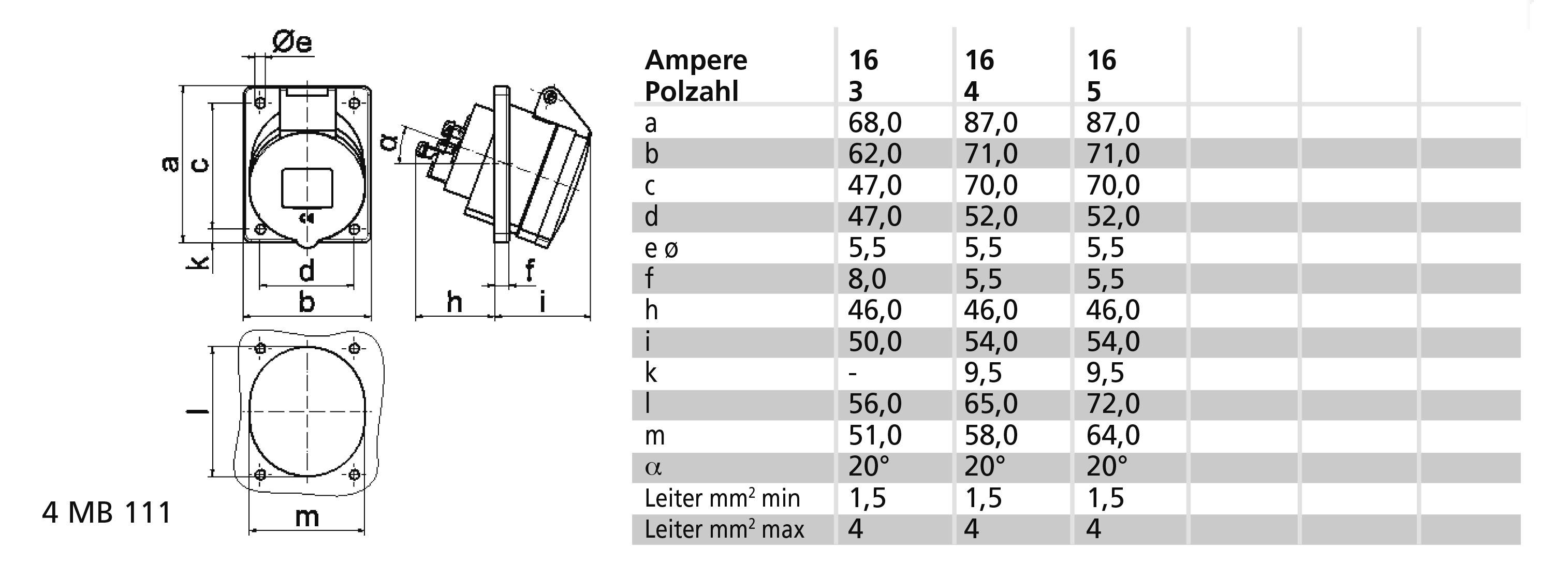

Teknisk ritning av en kontaktdon med mått och tabell över ampärevärden för olika antal poler och ledartvärssnitt.

Industriellt uttag, rött och vitt, för väggmontering, lämpligt för höga spänningar. Lämpligt för industriella tillämpningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans fre 27 nov.

Antal

Styck

Toal (247,20 kr / stycken)

247,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 16 A.
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Antal poler: 5
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kontaktriktning: Vinklad
Ledningsingång: Övriga
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej
Flänsmått vertikalt 87 mm
Borrhålsavstånd vertikalt 70 mm
Flänsmått horisontellt 71 mm
Borrhålsavstånd horisontellt 52 mm

Typ av produkt: CEE apparatdosa

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: Vinklad

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

: 3000

: 5

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP44

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3145918 Bals Elektrotechnik 12741 12741 CEE apparatdosa 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3145918 Bals Elektrotechnik 12741 12741 CEE apparatdosa 16.0 A 5-polig 400 V 1 st

Beskrivning

Utanpåliggande uttag QUICK-Connect lutande
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Ledningsingång: Övriga
Apparatfärg: Fällbart lock röd RAL 3000, hölje grå RAL 7035
Enhetshöjd 90 mm, bredd: 71 mm, apparatdjup: 96 mm
Flänsmått vertikalt: 87 mm, flänsmått horisontellt: 71 mm
Borrhålsavstånd vertikalt: 70 mm, horisontellt borrhålsavstånd: 52 mm
Andra tekniska egenskaper: Lutningen är 20°

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
