Name: Bals Elektrotechnik 12368 12368 CEE apparatdosa 32.0 A 4-polig 500 V 1 st
Brand: Bals Elektrotechnik
SKU: 3146171
Availability: BackOrder

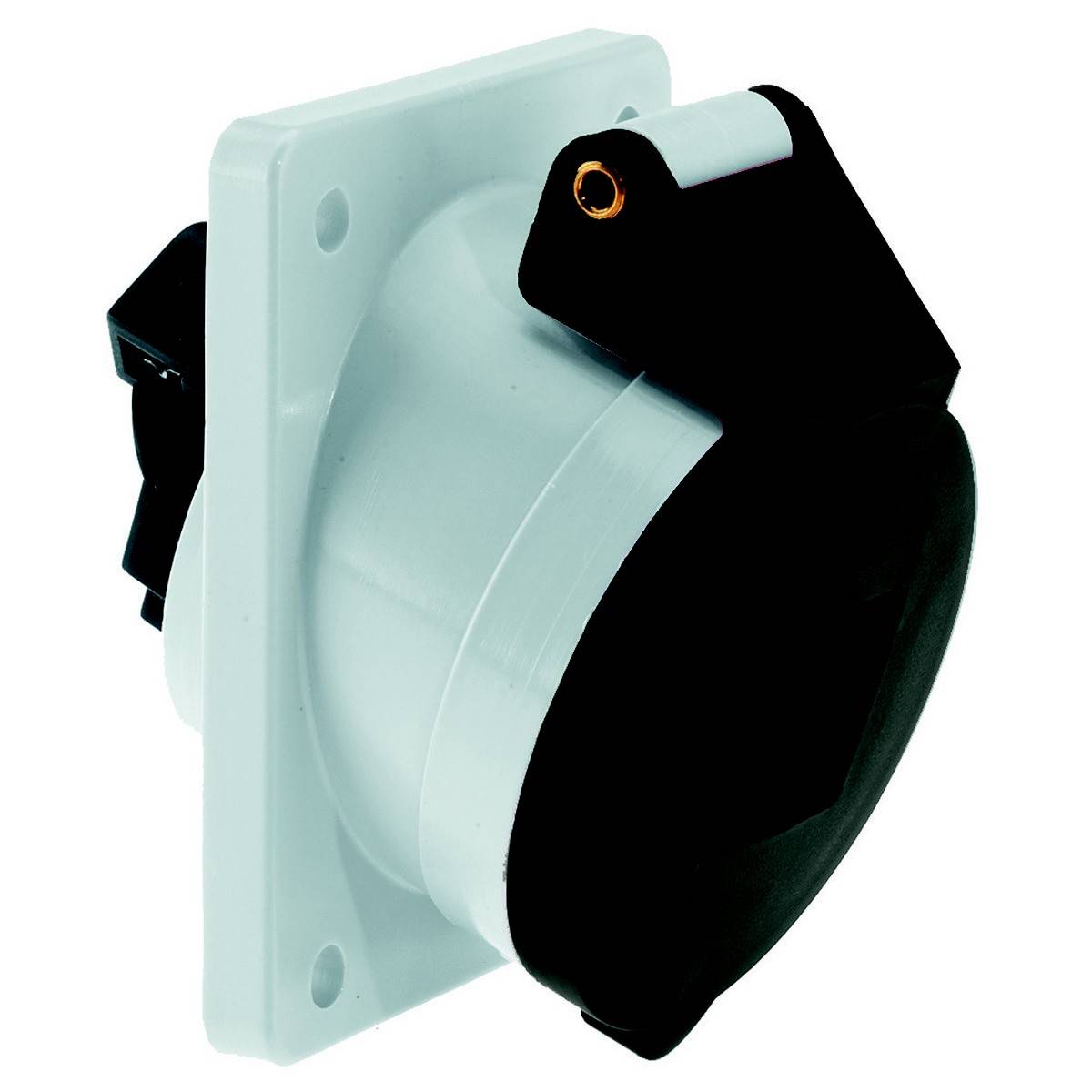

Industriellt vägguttag i vitt med svart lock, monterat på en kvadratisk bas.

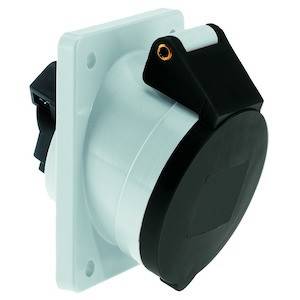

Bilden visar ett svart och vitt vägguttag som används för elektrisk strömförsörjning. Det är lämpligt för industriella tillämpningar.

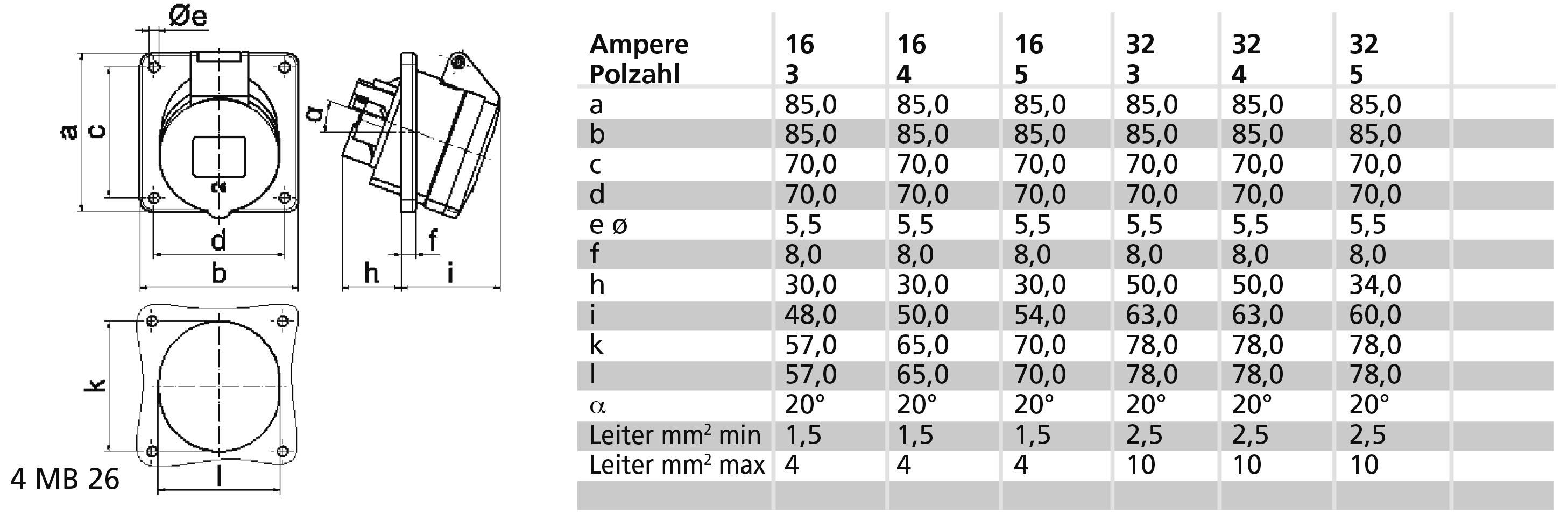

'Kontaktanslutningsdiagram med tabeller. Visar dimensioner (a-k) i mm och ledarstorlekarna för strömstyrkor 16-32 ampere och 3-5 poler.'

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans fre 27 nov.

Antal

Styck

Toal (1 512,00 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

IEC-strömstyrka 32 A.
Spänning enligt en 60309-2: 500 V (50+60 Hz) svart
Poltal 4
Klocktid 7 h.
Indikeringsfärg svart
RAL-nummer: 9005
Kapslingsklass IP44
Anslutningsteknik: Skruvklämma
Kontaktriktning: Vinklad
Ledningsingång: Övriga
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Obehandlade
Militärt utförande: Nej
Flänsmått vertikalt 85 mm
Borrhålsavstånd vertikalt 70 mm
Flänsmått horisontellt 85 mm
Borrhålsavstånd horisontellt 70 mm

Typ av produkt: CEE apparatdosa

Nominell spänning: 500 V

Nominell ström: 32.0 A

Nominell ström - avrundad: 32 A

Anslutning A: Skruvterminal

Utförande: Vinklad

: IP44

Tillverkarfärg: Svart

Innehåll: 1 st

Antal poler: 4

Anslutning: Skruvklämma

Material (specifikationer): : Plast

Driftspänning: 500 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146171 Bals Elektrotechnik 12368 12368 CEE apparatdosa 32.0 A 4-polig 500 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146171 Bals Elektrotechnik 12368 12368 CEE apparatdosa 32.0 A 4-polig 500 V 1 st

Beskrivning

Utanpåliggande uttag lutande
32 A 4P (3P+PE) 500V (480 - 500 V~) 7H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Svart RAL 9005
Kontaktbärare/kontakter: Kontakthållaren är av polyamid, kontakterna är blanka i mässing
Maximal ledararea: 10,0 mm2
Höljets material: polyamid
Anslutningsteknik: Med skruvklämma
Ledningsingång: Övriga
Apparatfärg: Fällbart lock svart RAL 9005, grått hölje RAL 7035
Enhetshöjd 94 mm, bredd: 85 mm, apparatdjup: 114 mm
Flänsmått vertikalt: 85 mm, flänsmått horisontellt: 85 mm
Borrhålsavstånd vertikalt: 70 mm, horisontellt borrhålsavstånd: 70 mm
Andra tekniska egenskaper: Lutningen är 20°
