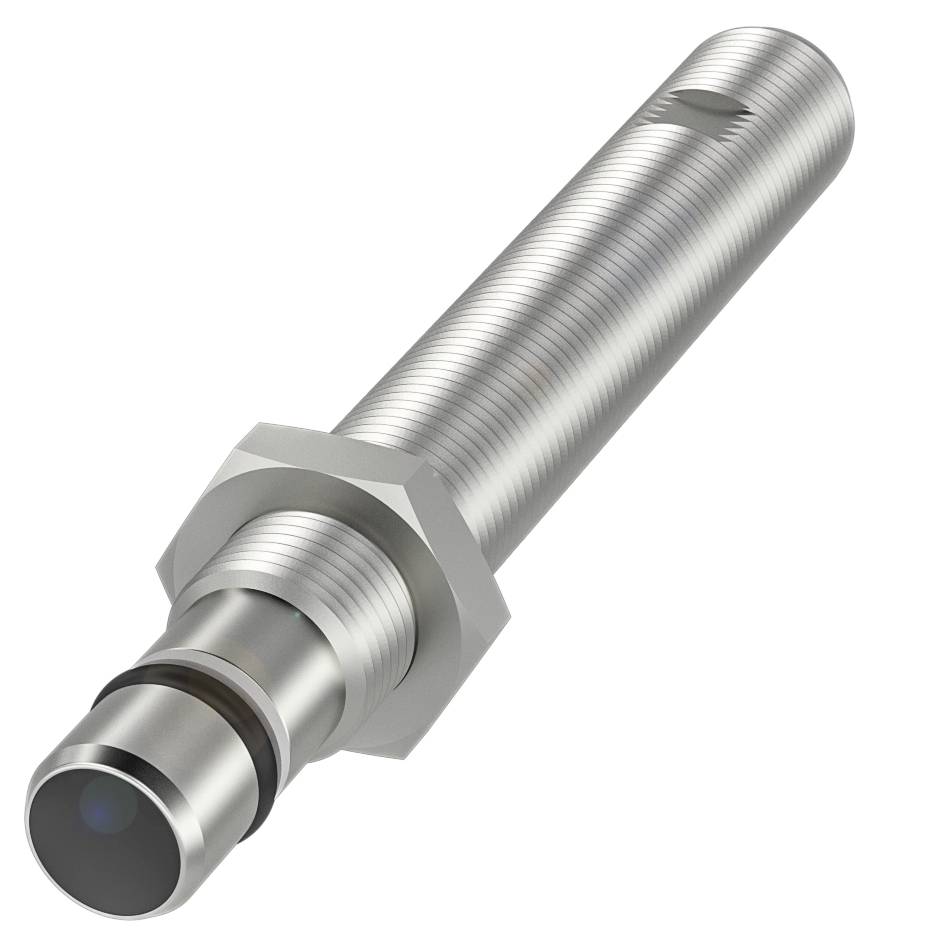

Name: BALLUFF Sensor Induktiv BES 516-300-S300-S4-D BHS004C infälld PNP, stängare (Ø x H) 12 mm x 93 m Piece
Brand: BALLUFF
SKU: 3416980
Availability: BackOrder

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 12 x 93 mm
Konstruktion: M12x1
Inbyggnad försänkt
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 93 mm
Aktiv yta, material: EP
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion: M12x1
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 500 bar.
Inbyggnad försänkt
Höljets material: Rostfritt stål
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 1000 Hz
Kapslingsklass: IP68
Omgivningstemperatur -25...80 °C.
Extra egenskaper:
Mått Ø 12 x 93 mm
Fäste M12x1
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 33.0 kOhm + D.
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 10 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för 0.5 µF för EU
Tomgångsström IO max., dämpad: 10 mA
Tomgångsström IO max., utan dämpning: 1 mA
Restström LR max: 10 µA
Rippel max. (% av UE): 15%
Brytfrekvens 1000 Hz
Spänningsstabilitet statiskt max. 1.5 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 1.2 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 1.5 mm
Realomkopplingavstånd Sr: 1.5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 720 a.
Aktiv yta, material: EP
Åtdragningsmoment: 15 Nm ±10 %
Skala: M12x1
Fästlängd 58.60 mm
Montering: Inbyggbar
Höljets material: Rostfritt stål
Avvikelse från bastypen: 10e7 / L=17,9
Stödringmaterial: PTFE
Tätningsring, storlek 5.3 x 2.4 mm
Tryckhållfasthet: Max. 500 bar.
Tryckhållfasthet, Obs! Oljebeständig

Förpackningstyp: Piece

Typ av produkt: Sensor

Typ: BES 516-300-S300-S4-D

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Kontakttyp: 1 NO

Avkänningsavstånd (max.): 1.5 mm

Utgångar: PNP, stängare

Kapslingsmaterial: Rostfritt stål
EP

Utförande: Induktiv

Materialegenskaper: rostfri

Monteringstyp: infälld

Anslutningstyp: M12, 4 polig

Min. temperatur: -25 °C

Max. temperatur: 80 °C

: IP68

Längd: 93 mm

Höjd: 93 m

Diameter: 12 mm

Mått.: (Ø x H) 12 mm x 93 m

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 1000 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416980 BALLUFF Sensor Induktiv BES 516-300-S300-S4-D BHS004C infälld PNP, stängare (Ø x H) 12 mm x 93 m Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416980 BALLUFF Sensor Induktiv BES 516-300-S300-S4-D BHS004C infälld PNP, stängare (Ø x H) 12 mm x 93 m Piece

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 12 x 93 mm, konstruktion=M12x1, inbyggnads=nedsänkt, räckvidd=1.5 mm, kopplingsutgång=PNP-NO brytfrekvens=1000 Hz, höljets material=rostfritt stål, aktiv yta, material=EP, anslutning=kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...80 °C, tryckhållfasthet max=500 bar, kapslingsklass: IP68, ackreditering/överensstämmelse = CocULusEACWEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
