Name: BALLUFF Sensor Induktiv BES 516-300-S164-S4-D BHS0023 infälld PNP, stängare (Ø x L) 12 mm x 138 mm
Brand: BALLUFF
SKU: 3416900
Availability: BackOrder

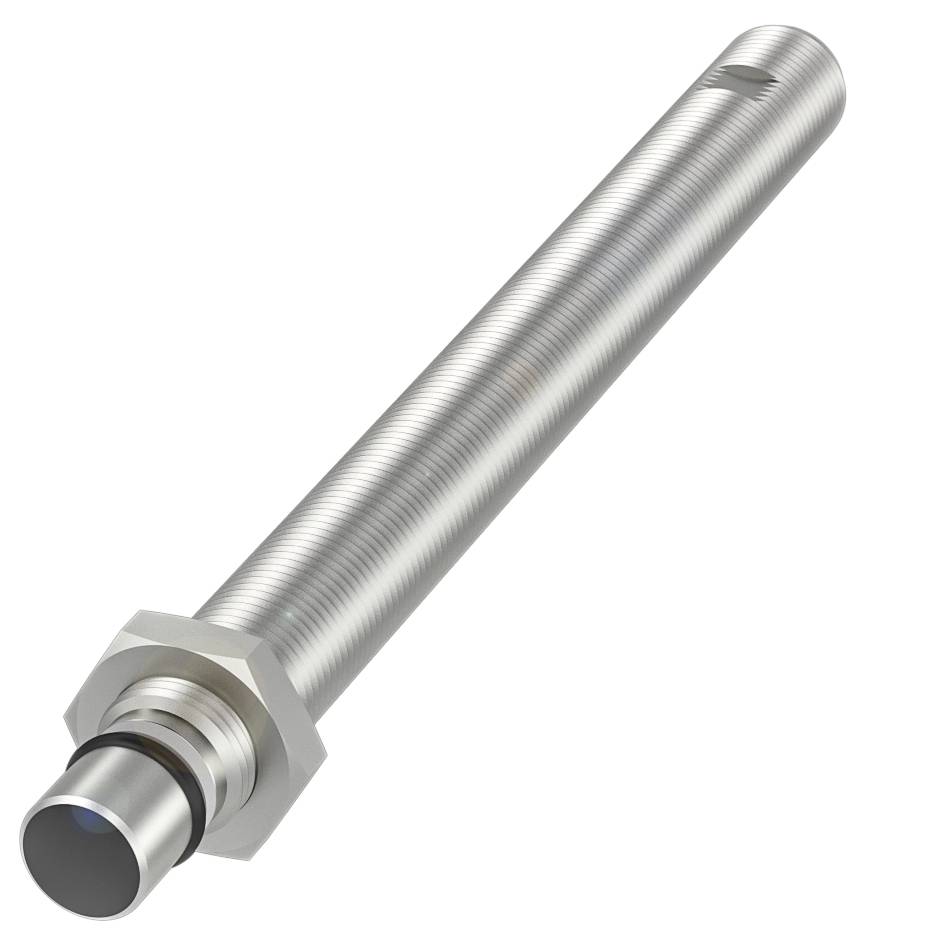

En cylindrisk metallkonus med gänga, förmodligen en sensor eller teknisk komponent, ligger diagonalt på en vit bakgrund.

Liknande avbildning

Typ av produkt

Sensor

Driftspänning max.

30 V/DC

Avkänningsavstånd (max.)

1.5 mm

Utgångar

PNP, stängare

Utförande

Induktiv

Datablad (PDF)

Leverans tors 12 nov.

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 12 x 138 mm
Konstruktion: M12x1
Inbyggnad försänkt
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 138 mm
Aktiv yta, material: EP
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion: M12x1
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 500 bar.
Inbyggnad försänkt
Höljets material: Rostfritt stål (1.4104)
Räckvidd: 1.5 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 1000 Hz
Kapslingsklass: IP68
Omgivningstemperatur -25...80 °C.
Extra egenskaper:
Mått Ø 12 x 138 mm
Fäste M12x1
Visning av driftspänning: nej
Funktionsindikator: Nej
Utgångsmotstånd Ra: 33.0 kOhm + D.
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 10 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för 0.5 µF för EU
Tomgångsström IO max., dämpad: 10 mA
Tomgångsström IO max., utan dämpning: 1 mA
Restström LR max: 10 µA
Rippel max. (% av UE): 15%
Brytfrekvens 1000 Hz
Spänningsstabilitet statiskt max. 1.5 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 1.2 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 1.5 mm
Realomkopplingavstånd Sr: 1.5 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 720 a.
Aktiv yta, material: EP
Åtdragningsmoment: 15 Nm ±10 %
Skala: M12x1
Fästlängd 109.60 mm
Montering: Inbyggbar
Höljets material: Rostfritt stål (1.4104)
Avvikelse från bastypen: Husets längd
Stödringmaterial: PTFE
Tätningsring, storlek 5.3 x 2.4 mm
Tryckhållfasthet: Max. 500 bar.
Tryckhållfasthet, Obs! Oljebeständig

Typ av produkt: Sensor

Typ: BES 516-300-S164-S4-D

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Avkänningsavstånd (max.): 1.5 mm

Utgångar: PNP, stängare

Kapslingsmaterial: Rostfritt stål
EP

Utförande: Induktiv

Monteringstyp: infälld

Anslutningstyp: M12, 4 polig

Min. temperatur: -25 °C

Max. temperatur: 80 °C

: IP68

Längd: 138 mm

Diameter: 12 mm

Mått.: (Ø x L) 12 mm x 138 mm

Innehåll: 1 st

Nominell spänning: 24 V

Kopplingsfrekvens: 1000 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416900 BALLUFF Sensor Induktiv BES 516-300-S164-S4-D BHS0023 infälld PNP, stängare (Ø x L) 12 mm x 138 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416900 BALLUFF Sensor Induktiv BES 516-300-S164-S4-D BHS0023 infälld PNP, stängare (Ø x L) 12 mm x 138 mm

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Induktiv sensor, Ø 12 x 138 mm, kontaktdon, slutare (NO), nominellt kopplingsavstånd Sn=1.5 mm, nedsänkt, 500 bar, oljetryckhållfasthet, höljets material=rostfritt stål (1.4104), aktiv yta, material=EP

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
